日联以纳米级洞见，守护AI算力万亿市场

先说个数字：英伟达CEO黄仁勋预测，到2027年，全球AI算力需求相关市场将达到1万亿美元，换算乘软妹币大约7万亿。如果按照当前的增速，2030年之后，这个市场很可能突破十万亿级别。这不是画饼，而是产业链上下游正在发生的事实。

AI硬件这条链，从“沙子”到“算力集群”，走的是一条极其复杂的路。核心环节排下来：AI芯片设计（GPU/ASIC）、先进晶圆制造、先进封装、高带宽存储（HBM）、高速光模块（800G/1.6T）、散热系统，以及AI服务器整机制造。每个环节都不轻松，但真正决定算力能否跨越式提升的，是那个关键的“如何把多个芯片像搭乐高一样高效组合起来”的技术——这背后，需要突破的瓶颈叫“内存墙”。

那么，在这条从芯片设计到算力集群的完整产业链中，谁在守护质量？答案是X射线检测技术。它以一种无损、透视、三维化的能力，穿透AI算力硬件的“黑箱”，从纳米级的晶体管一直到系统封装，实现全链条的可靠性覆盖。而在这条赛道上，日联科技正是那个以纳米级开管和AI+工业检测技术站稳脚跟的玩家。

日联科技快速 nano CT

怎么做到的呢？日联科技依靠的是快速纳米CT技术，搭配智能多模态取像和AI检测。这种组合，打破了传统检测的极限，能够精准地检出TSV空洞、凸块桥接、冷焊之类的亚微米缺陷。精度、效率，都上了一个台阶。

AI 切层定位 应对复杂堆叠

先进封装现在越堆越密，芯片堆叠之后，检测对象之间互相干扰严重，影像是模糊的、重叠的。

*CT切层去除伪影前后对比

基于日联积累的亿级优质检测数据库训练的AI模型，已经能学会区分那些细微的纹理（条纹、环状）、正常的结构、边缘阴影和真实的缺陷（空洞、裂纹）。它能分离噪声、增强真实缺陷信号、识别并剔除伪影，让误判率降到最低。

纳米级透视 捕捉微小缺陷

先进封装里的检测对象，像TSV、TGV以及Bump，本身尺寸就极小，对应的缺陷特征更是难以捕捉。常规CT系统根本看不清。

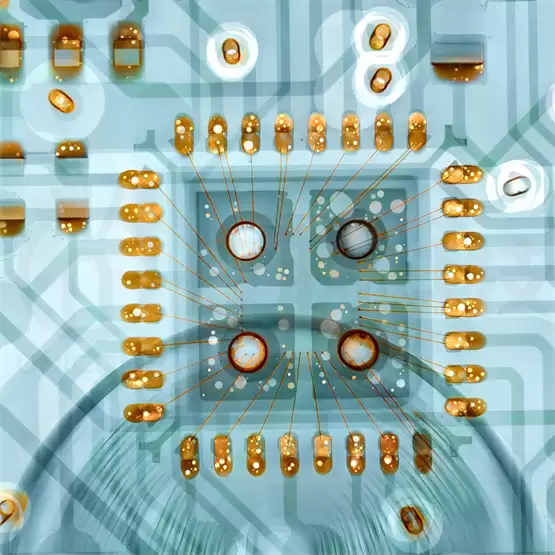

这里的关键在于纳米级的焦斑尺寸——它极大地减少了几何模糊，在超高放大倍数下把芯片内部结构成像得清清楚楚，连亚微米级的缺陷都无处可逃。

多模式取像 实现高效分析

但问题又来了：部分芯片对射线辐照剂量敏感，照射时间长了会影响芯片性能。可实际检测往往需要CT扫描，这就形成了一个三角难题：时间、图像质量、辐照剂量，三者如何平衡？

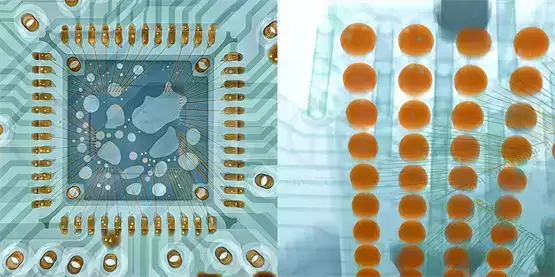

*2D取图 *2.5D取图

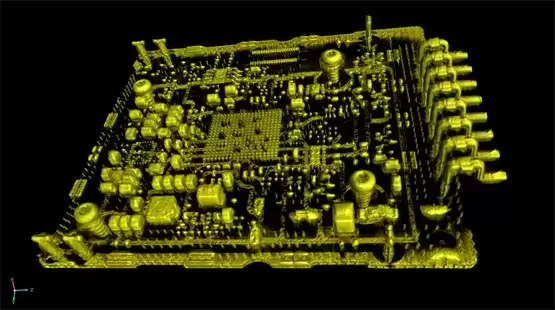

*锥束CT取图

*平面CT取图

日联的方案很巧妙：通过2D/2.5D/锥束CT/平面CT的多模式取像，把原本可能需要很长时间的全芯片CT扫描，拆解成“秒级2D + 高速CT定向扫描”的组合。这样既降低了辐照剂量，又保证了检测效率，真正解决了“如何安全、高效地检出”的行业痛点。

必须强调的是，日联科技是国内极少数掌握纳米级开管射线源核心技术的企业。不仅掌握了，还实现了产业化，并已批量交付客户，打破了海外的垄断。面对先进封装检测设备国产化率低、替代空间广阔的现实，他们正积极推进搭载自研纳米级开管射线源的先进封装专用检测设备的市场导入。

与此同时，日联科技通过并购新加坡SSTI，补全了从芯片设计、晶圆制造到封测的全链条检测服务能力。以“物理+功能”双模态检测为核心，目前全球TOP20半导体厂商中，将近一半都采用了他们的解决方案。这种市场与技术的双重竞争力，已经清晰可见。

未来，日联科技要做的，就是以平台化的检测能力，为这场AI算力革命提供最底层的质量基础设施。这不仅仅是供货，更是为整个全球AI产业的升级，守住一道关键关卡。
