从1612到1210极致微型化：大普通信MEMS-TCXO突破AI眼镜镜腿空间限制

2026年6月3日，芯原微电子在东莞松山湖举办了第十六届松山湖中国IC创新高峰论坛。酷芯微、安凯微、艾为电子、芯视元、物奇微、思特威等一众企业，都带着自家面向"AI眼镜"的创新IC新品来了。各位可以关注下，这几乎就是当下AI眼镜芯片赛道的一次集中检阅。

全天候佩戴的能源困境：对低功耗互联与高精度时序提出更高要求

先说说广东大普通信技术股份有限公司联席CEO兼CTO田学红的观点。他分析道，Meta的成功案例揭示了一个关键趋势：AI眼镜要想实现商业突破，关键在于场景化的深度定制。

在他看来，轻量化、长续航、外观设计——这些只是AI眼镜的"入场券"。在资源受限的条件下，要想建立真正的差异化优势，就得针对特定场景做极致定制。

怎么理解？举个例子：面向高速户外滑雪场景的Oakley Meta Vanguard。这类场景的痛点是风噪大、双手被占用，那么怎么解决？答案是"五麦克风阵列+物理导风+DSP降噪"的方案，同时用专业防抖摄像取代运动相机。这一下就突破了AI眼镜原有的"不可能三角"。

再比如，面向公共场合隐式交互的Meta Ray-Ban Display。语音和手势操作在公共场合难免让人尴尬，怎么办？通过Neural Band肌电手环捕捉神经电信号，实现"无感微动"的隐式交互——这才是真正符合场景需要的设计。

田学红的判断很清晰：在AI眼镜这个领域，目标明确的场景化深度定制，远比泛泛而谈的通用产品更有商业爆发力。而且这种思路完全可以延伸到骑行、潜水、特种作业等更多垂直领域。

那么，在技术层面，AI眼镜到底面临哪些挑战？他特别强调了一个往往被人忽略的关键——底层时序基准。这东西就像是设备的"心跳"，它的精度和稳定性直接决定了AI眼镜能否实现高效协同与自然交互。

当前AI眼镜面临的三大瓶颈：轻量化、长续航、算力受限。这也就决定了"眼镜+手机深度协同"是现实的路径——眼镜负责第一视角感知、语音交互和轻量反馈，手机则承担部分计算、应用生态、数据处理和网络连接。而通信、定位与唤醒的稳定体验，背后都需要高精度、低功耗、小型化的时序支撑。

具体来说：高精度通信需要保障Bluetooth/Wi-Fi链路的稳定连接；高精度定位要支持导航、空间感知与多源数据时间标记，确保服务精准性；低功耗唤醒必须支持Always-On待机、语音唤醒与快速响应，以延长电池寿命；小型化集成则要适配镜腿级别的空间，减少PCB占用和外置器件数量。

所以，对于AI眼镜来说，高精度时序的价值其实在于：延长休眠周期、缩短同步时间，并支撑更高效的无线传输。传统方案的问题是休眠周期短、唤醒后同步时间长，导致待机功耗居高不下。而大普通信的新一代方案，正是通过高准确度与高稳定度，实现了"睡得久、开销少、传得快"的低功耗连接效率。

大普通信的高精度时钟方案：以MEMS-TCXO构筑智能交互新范式

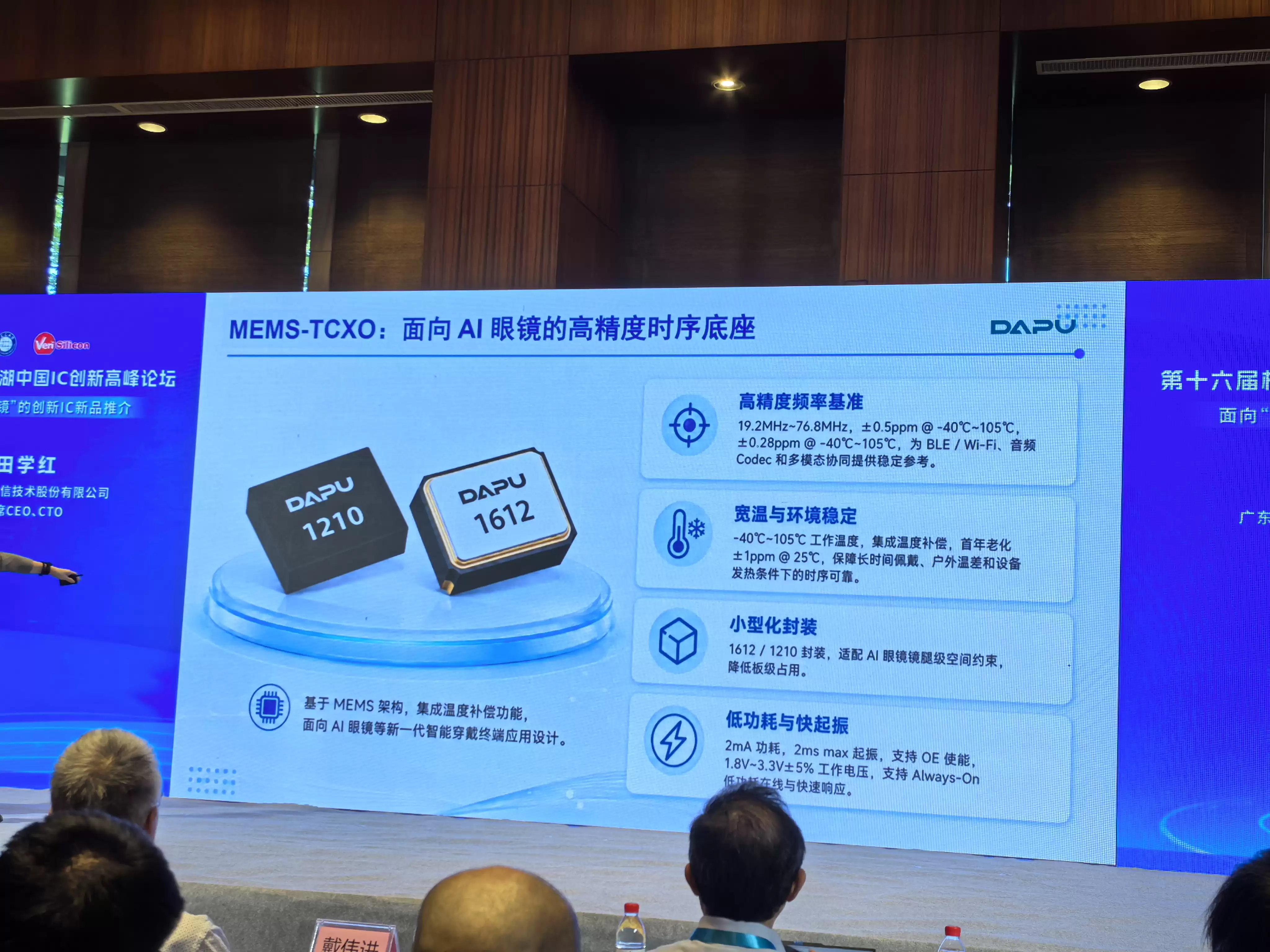

那么，站在AI眼镜的核心需求上，大普通信带来了什么？答案是面向下一代智能穿戴终端的高精度时序解决方案。核心产品是MEMS-TCXO（微机电系统温补晶振），基于MEMS架构并集成温度补偿功能，专为AI眼镜这类新型终端设计。

根据介绍，这个方案有四大核心优势。第一个是高精度频率基准，在19.2MHz到76.8MHz频段内，精度可以达到±0.5ppm@-40℃~105℃，为BLE/Wi-Fi、音频Codec和多模态协同提供稳定的参考。

第二个是宽温与环境稳定。工作温度范围覆盖-40℃到105℃，集成温度补偿，首年老化率≤1ppm@25℃。这意味着在长时间佩戴、户外温差和设备发热的情况下，时序可靠性有保障。

第三个是小型化封装。采用1612/1210封装，可以直接适配AI眼镜镜腿级别的空间约束，大大降低板级占用。

第四个是低功耗与快起振。功耗低至2mA，最大起振时间仅2ms，同时支持OE使能与1.8V–3.3V宽电压工作。这套特性可以说是完美契合了Always-On低功耗在线与快速响应的需求。

值得注意的是，大普通信是第一家把MEMS-TCXO作为核心眼镜解决方案的厂家。田学红指出："MEMS有一个好处：做得越来越小，集成度就越来越高。传统上1612就可以做得足够小了，现在我们可以做到1210级别，面向AI眼镜的高精度时序底座。这样可以有非常好的工作环境支撑，包括小型化、低功耗、高帧度。"

此外，大普通信还推出了RTC芯片INS5T8112，专为智能穿戴与AI眼镜的低功耗待机场景设计。相比传统方案，这款芯片内置DTCXO，实现全温范围内的精准计时，最低功耗可以做到250nA，有效延长产品待机时间。2.0×1.6mm的小尺寸封装，不需要额外的晶体匹配设计和测试，大幅缩短了开发周期，系统一致性和可靠性也更好。

AI眼镜的小型化与高性能要求，正在推动器件能力向芯片级高集成方向突破。大普通信也在布局这项技术：公司推出的3D封装TCXO，将多个分立元件集成在单一芯片内，尺寸只有1.2×1.0×0.65mm，支持76.8MHz/38.4MHz/19.2MHz等多频点输出，精度达到±0.5ppm@-40℃~80℃，电压范围1.8V–3.3V。这套方案不仅节省空间、简化设计，还能通过定制化满足多样化平台需求，真正实现"一个器件驱动通信、处理器、音频芯片"的系统级整合。

目前，大普通信已经围绕重点客户与代表性平台，推进AI眼镜时序方案的适配工作，合作伙伴覆盖了夸克、空境未来、OPPO、Meta等头部企业，同时也拓展到了光粒科技、创通联达、移远、影微创新等生态环节，涉及平台方案、光学显示、无线连接、整机终端等全产业链。

田学红最后总结说，AI眼镜的架构尚未完全收敛，大普通信的策略是以全链路时钟解决方案，灵活适配不同客户的系统设计路线。这确实是目前行业现状下最务实的做法。
