浩辰CAD如何插入高清图片

来源:互联网 更新时间:2026-04-14 17:20

A. 插入高清图片的方法

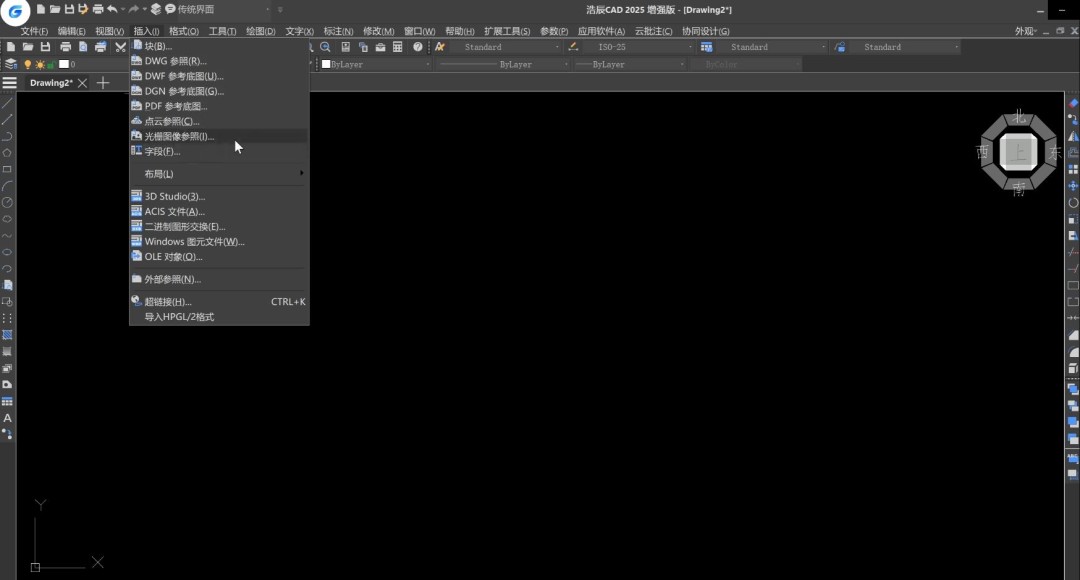

① CAD光栅图像插入

打开浩辰CAD，点击菜单栏的[插入]-[光栅图像参照]，选择对应图片，确定基点即可完成光栅图像的插入。

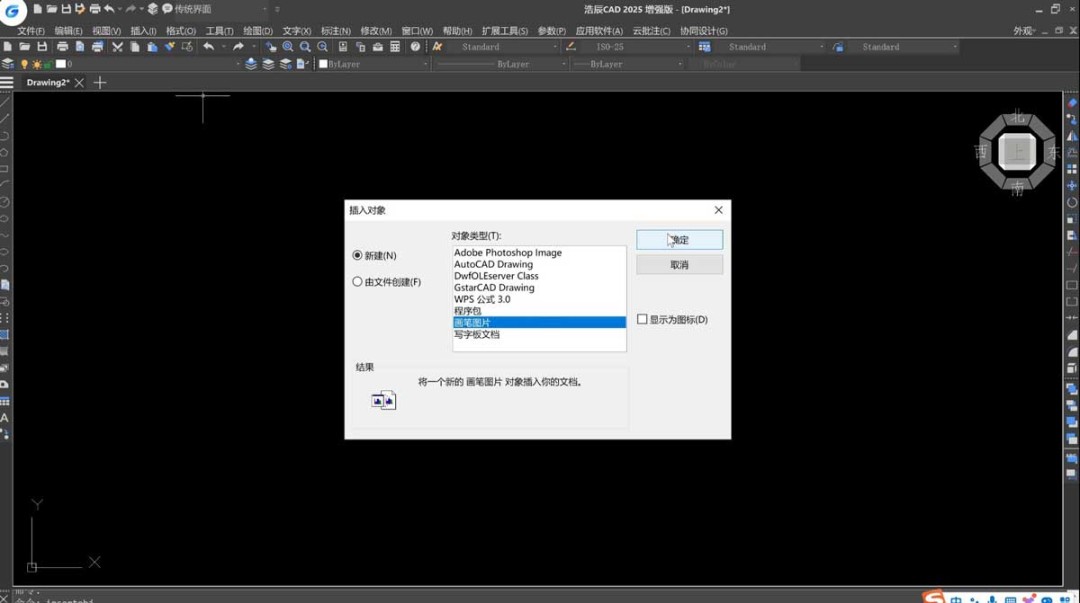

② OLE对象图像插入

打开浩辰CAD，点击菜单栏的[插入]-[OLE对象]，在插入对象类型中选择[画笔图片]，点击粘贴来源并对桌面文件进行选择。保存后，即可将图片以OLE对象形式插入到浩辰CAD图纸中。

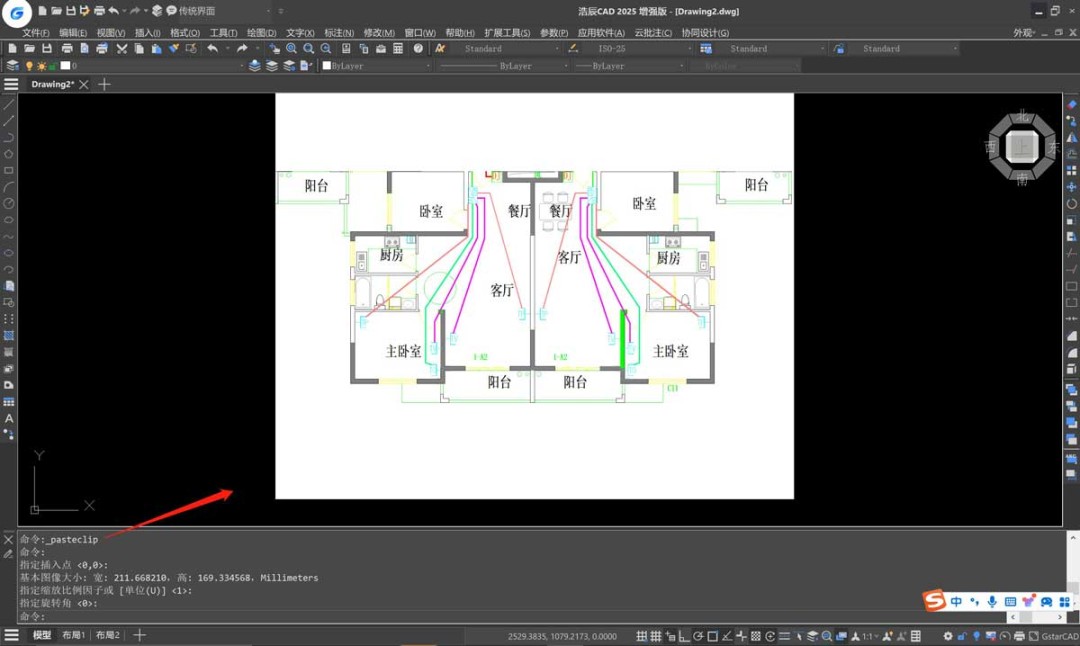

③ 直接截图插入

该方法是我们在计算机中经常使用的复制/粘贴功能，可以将图片直接插入到CAD图纸中。在文件夹中点击图片右键后复制，再打开浩辰CAD右键粘贴即可完成。

B. CAD窗口一分为二，边看边画

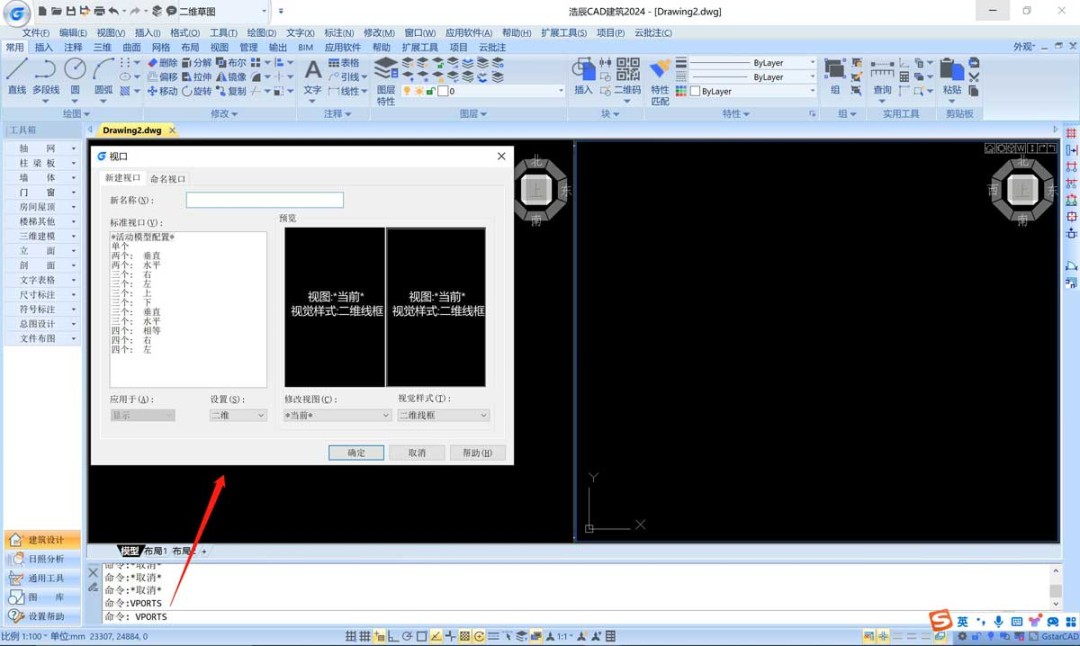

浩辰CAD支持将绘图窗口分为多个区域绘图。在命令行输入快捷键[vports]，并在视口对话框中选择[两个：垂直]选项，也可以根据自身需求选择其他选项。

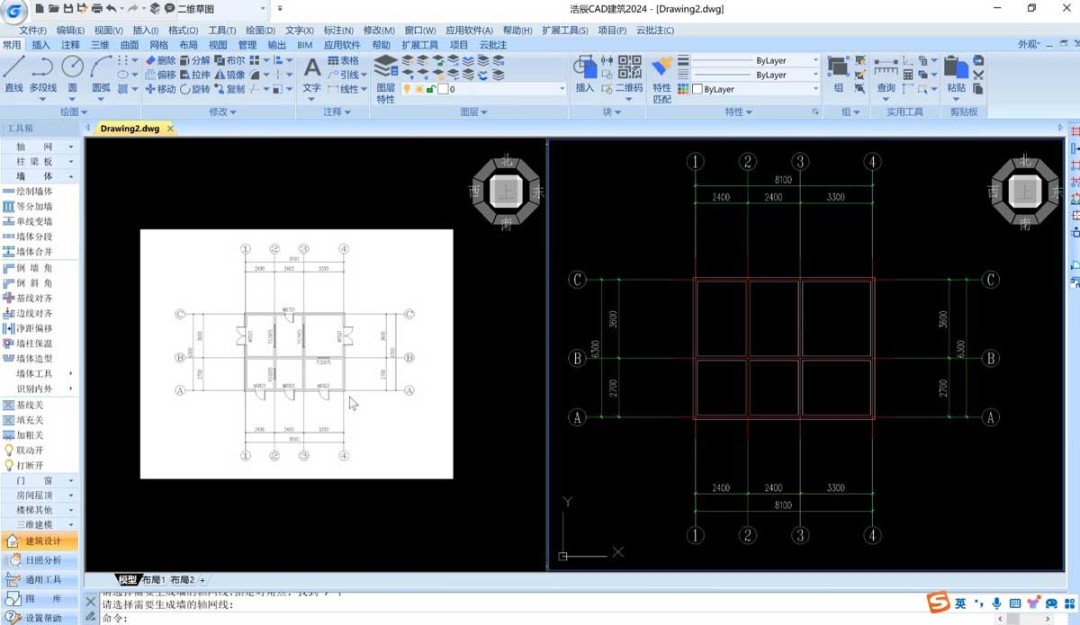

当然，浩辰CAD建筑还支持鼠标拖动绘图区边界形成多个视口的功能，设计师可将图片以[OLE]的形式插入到图纸中，并在两个视口中快速完成绘图。
