CAD画3D玫瑰花

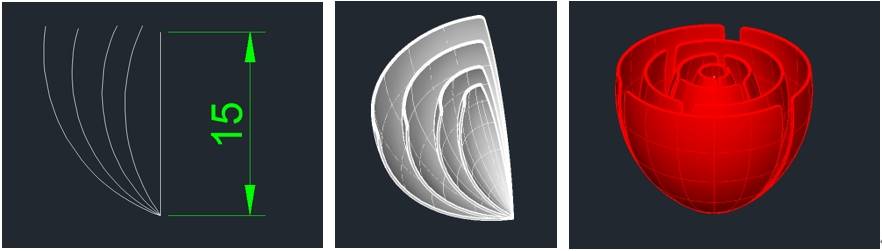

打开浩辰CAD，使用直线命令【L】绘制长度为15的直线，并使用圆弧命令【ARC】指定直线底部为起点分别绘制四片花瓣。再使用旋转建模命令【REVOLVE】选择花瓣为对象，直线为旋转轴，角度为110。接着使用加厚命令【THICKEN】选择花瓣为对象，指定厚度为0.2，并使用倒圆角命令【F】设置花瓣边缘半径为0.5。

调整视觉样式为带边缘着色后，使用阵列命令【AR】选择花瓣为对象，直线为旋转轴，项目设置为3。最后使用分解命令【X】将阵列对象分解，并使用旋转命令【RO】将花瓣进行旋转。

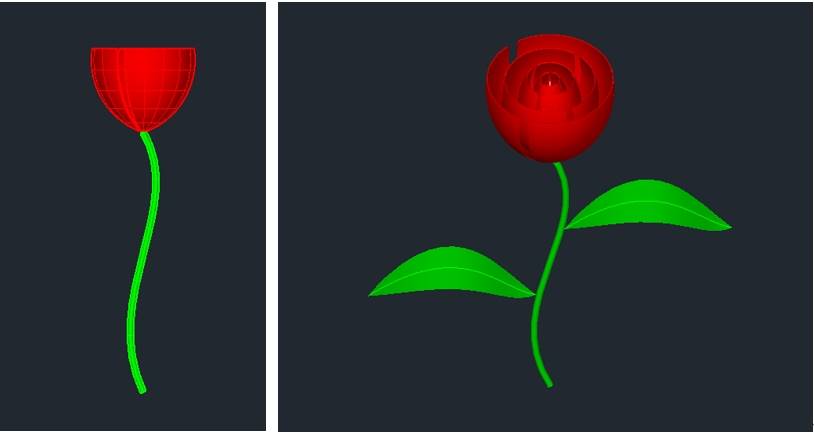

在绘制花茎方面，使用样条曲线【SPLINE】绘制花茎后，再使用圆命令【C】绘制半径为0.5的圆，并使用扫略命令【SWEEP】，选择圆为对象，曲线为路径。

CAD画3D爱心

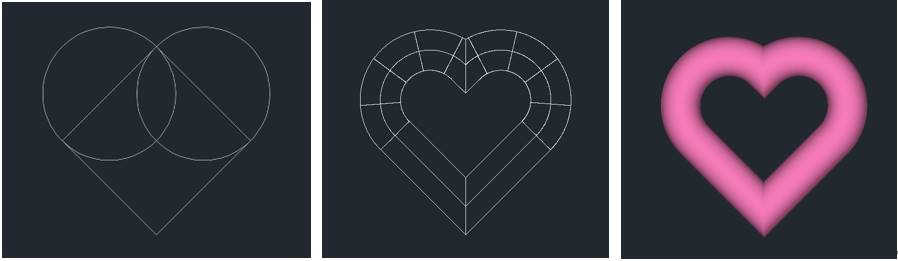

打开浩辰CAD，先使用绘制多边形命令【POLYGON】绘制一个四边形，并使用圆命令C以四边形边的中点为圆心绘制两个圆。使用修剪命令TR裁剪线段后，使用编辑多段线命令PEDIT将多段线进行合并。

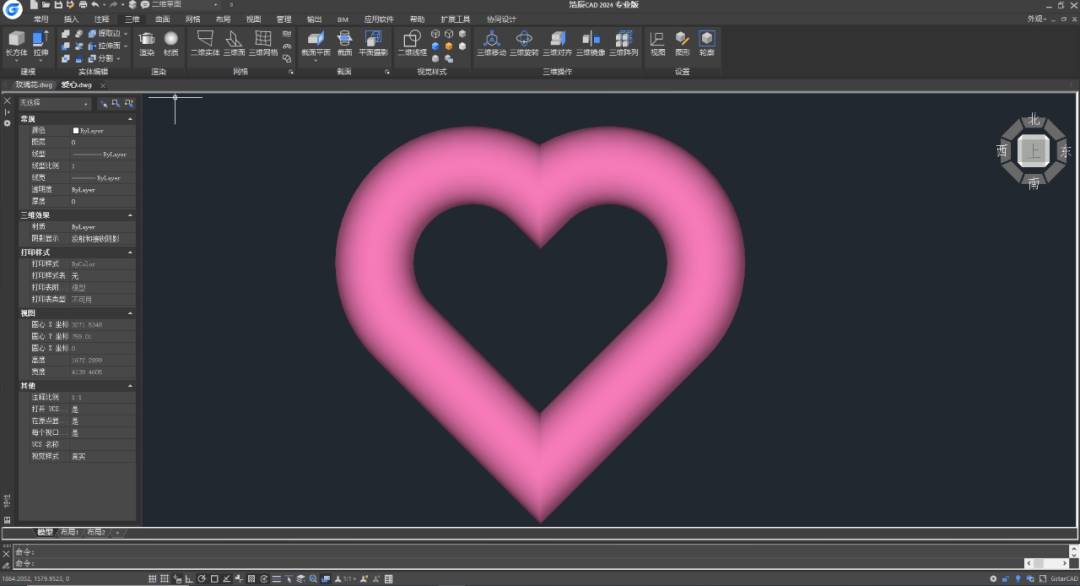

再使用圆命令C在图形中绘制一个圆，并使用扫略命令SWEEP选择圆为对象进行扫略。最后调整视觉样式为真实，并修改爱心颜色。
