OPPO推出GlyphDraw2，基于大模型的端到端海报生成方案

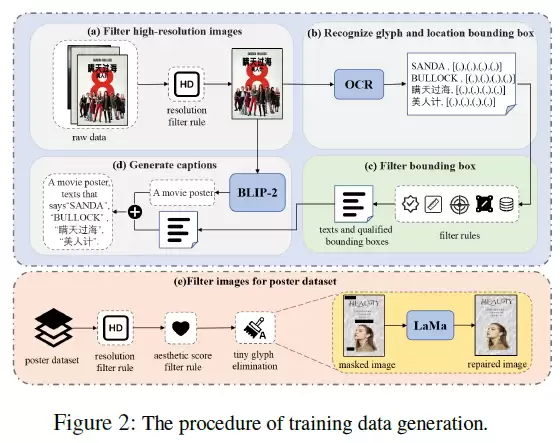

**“**GlyphDraw2: Automatic Generation of Complex Glyph Posters with Diffusion Models and Large Language Models**”** 海报这东西，天生就醒目、直观，让人过目不忘，在宣传产品、推广活动、传递理念这些场景里，作用可不是一般的大。眼下文生图技术已经相当成熟，但具体到海报上的文字生成，还有不少可以深挖的空间。 针对这个痛点，OPPO联合港中文搞了个端到端的解决方案——GlyphDraw2。这套方案基于LLM，核心是一个三重交叉注意力机制的端到端文本渲染框架，目标是在复杂、背景丰富的海报中，精确地生成文字。从大量实验来看，这个方法确实能生成带复杂上下文的海报图像，效果相当能打。 论文地址：https://arxiv.org/pdf/2407.02252 Github地址：https://github.com/OPPO-Mente-Lab/GlyphDraw2 ### 摘要 这篇文章先聊了聊海报生成的重要性，以及现有技术卡在哪。然后提出一个基于三重交叉注意力机制的端到端文本渲染框架，可以生成高分辨率、支持可变宽高比的海报，在复杂背景里精确呈现文字。作者还贡献了一个超过1024像素分辨率的高清数据集，并通过实验验证了这套方法很管用。 ### 简介 文生图模型现在能耐挺大，能生成高度逼真的细节图像。不过，这项研究更专注解决扩散模型在文本渲染上的短板，想要赋予扩散系统端到端生成海报的能力。 用扩散模型生成海报，给工业设计领域提供了全新思路，工业应用前景不小。难点在于怎么控制图像生成，一种常用的做法是加一个额外的适配器模块来编码新条件，再通过交叉注意机制把编码特征融入扩散过程。 最近的研究主要围绕布局控制和文本准确性，但缺乏对端到端文本渲染扩散模型的全面研究。生成海报时，必须同时保证高文本渲染准确性和丰富的视觉背景，缺一不可。 本文介绍了一个基于对齐学习的可控文本生成框架，专门用于海报生成。贡献主要在四个方面：端到端的生成流程、充分利用用户提示、精准的文本布局、丰富的视觉背景，还附带一个高分辨率数据集，最终生成效果也很亮眼。 ### 相关工作 #### 文生图模型 近年来，文本到图像扩散模型在图像生成上表现很出色。不过，光靠文本条件还满足不了所有用户的需求，所以越来越多的研究开始尝试把新条件整合进扩散模型。一种流行的方式是用额外的模型来编码新条件，再把编码特征喂给扩散模型。像IP-Adapter和ControlNet就走的这条路，在空间控制、文本渲染和3D生成等方向已经得到广泛应用和研究。 #### 文本渲染 文本渲染在可控图像生成中非常关键，现有方法会利用字形和位置信息来学习绘制字符，或者用形状信息增强文本到图像扩散模型，也有用布局变换器和大型语言模型自动搞布局的。还有的模型通过设计和训练字符感知、字形对齐的文本编码器，提供更强大的条件指导。本文的研究重点则是自动生成布局，在提升生成文本准确性的同时，保证背景的视觉吸引力。 #### 基于LLM的文生图 最近不少研究开始用LLM来生成更精细的条件，比如布局规范、对象描述、样式表语言，然后指导图像生成。LayoutGPT和LayoutPrompter就用LLM生成每个对象的样式表语言，而TextDiffuser-2、LLM Blueprint、Reason Out your Layout则用LLM生成每个对象的边界框作为新条件。生成布局边界框主要有两种方法：一是对高级专有模型做提示工程，二是微调开源LLM。相比之下，微调LLM效率更高，更有利于开发端到端的海报生成模型。所以本文在海报布局信息上微调了LLM，让它生成边界框来指导文本元素在海报里的位置。 ### 数据集构建 想要扩展扩散模型，需要一个大而全的数据集，包含不同的字形分布、美观的布局和构图、吸引人的背景。为了实现双语海报生成的多样性，作者开发了两个大规模高分辨率图像数据集：一个用来训练文本渲染能力，另一个专门用于海报生成，主要包含中文字形。 本文为海报生成任务准备了两个数据集：通用数据集和海报数据集。通过数据预处理，从通用数据集中筛选出高质量图像，再用PP-OCR精确定位和识别图像里的文本元素。为了进一步提升数据集质量，还引入了美学评分和图像处理技术。对于海报数据集里的小文本区域，采用了特殊处理，包括加掩模和使用LaMa模型做图像恢复。详细的过滤策略和统计分布放在了附录里。 ### 方法 #### 模型概览 整个模型分成四个部分：1. 融合文本编码器（FTE），用来整合文本和图像特征；2. 三重交叉注意力（TCA），引入两个额外的交叉注意力层，提升字形渲染准确性；3. 辅助对齐损失（AAL），用于语义一致性学习，增强海报的整体布局和背景信息；4. 使用微调LLM策略进行推理，自动生成符合用户描述的字形和坐标位置，实现端到端海报生成。 #### 融合文本编码器 这个方法借鉴了之前的一些工作，比如Blip-Diffusion、Subject-Diffusion，也常用作全局条件控制策略。具体做法是：先把输入的字形条件渲染成字形图像，然后传给PP-OCR提取相应的字形特征。接着，跟AnyText的思路类似，字形特征会通过线性层做特征对齐，与相应位置的标题融合，实现即插即用的模块化，而且不需要微调文本编码器。 #### 三重交叉注意力 为了保证生成的字形准确，引入了ControlNet模块，在原始交叉注意力层之后又加了新的自适应交叉注意力层。另外，为了解决生成段落或更大文本块的问题，还引入了第二个交叉注意力层。最终TCA的输出是三个交叉注意力层输出的总和。 #### 辅助对齐损失 海报生成既要关注字形生成的准确性，又要保证背景和谐、图像背景丰富。本文的方法引入了额外的条件注入，包括ControlNet特征添加和TCA策略，通过增加解码器组件的数量来确保生成图像的可控性。但是可控性往往会牺牲可编辑性或文本一致性。所以引入了AAL来保持语义一致性，在重复的解码器块中应用AAL，最小化对整体布局和图像质量的影响。最终的损失函数里包含一个重要的超参数λ。 #### 使用微调LLM进行推理 要实现端到端海报生成，最后需要解决的一个关键问题就是消除手动干预——也就是预先定义图像布局的过程。现在完全依靠用户的标题描述，引入LLM来解决这个布局生成问题。为了方便调用，作者自己构建了指令数据，并对开源语言模型进行了微调。 ### 实验 #### 实现细节 本文的模型包含两个主要组件。第一个是可控的文本到图像海报模型，以SDXL为框架，结合PEA-Diffusion策略和CLIP编码器进行训练。这个模型有1.6亿个可训练参数，采用AdamW优化器和两阶段渐进式训练策略。第二个是基于LLM的布局生成模型，用Baichuan2进行训练，采用随机规则的布局生成方法来提高稳定性。两个模型分别在64个A100 GPU上训练。 #### 评估 评估集分成两部分，用来评估模型性能。第一部分是AnyText-Benchmark，包含1000张英文和中文图像。因为发现其中用于测试中文生成能力的1000张图像跟英文数据混在一起，所以移除了这部分，留下915张作为评估基准。从两个方面评估文本渲染质量：(1)位置词准确率（PWAcc），计算特定位置生成单词的准确性；(2)标准化编辑距离（NED），衡量两个字符串的相似度。注意，AnyText-Benchmark里大部分英文评估集只包含一个英文单词，评估英文句子时精度不够，所以需要构建更复杂的评估集。 评估集包括复杂基准和海报基准两个子集，总共有四个评估子集，覆盖中英文双语评估。复杂基准包含100个提示，中文提示随机组合排列字符，英文提示包含连续重复的长单词。海报评估集包含120个描述海报生成的提示，旨在评估布局准确性、稳健性和整体美学质量。评估使用三个指标：准确率、ClipScore和HPSv2。对比了多种方法，包括AnyText、ControlNet和StableDiffusion3（SD3）。 #### 结果 从结果看，本文模型在中英文文本渲染的准确性上明显优于AnyText，但在ClipScore指标上略低于GlyphDraw2。Acc指标基于PWAcc规则计算。 针对中文和英文分别设计了不同的评估集，包括复杂汉字和重复字母的英文单词等。评估指标包括准确率、ClipScore和HPSv2。实验表明，该模型在文本生成准确率方面表现优异，尤其在海报生成方面最佳。同时，使用LLM预测文本框位置可以实现无需用户指定文本位置的端到端海报生成。 模型有四种任务模式，前两种需要预测四个位置坐标，后两种只预测两个坐标。实验发现，模型参数越大，微调效果越好，输出归一化能提高准确率。最终选择了Baichuan2-13B模型，采用第三种任务模式。在自定义评估集上微调后，模型在标题、内容连续性和边界框大小等方面表现出优势。 #### 消融分析 通过消融实验发现，TCA模块、AAL策略、FTE模块和ControlNet的条件输入，都对生成海报的效果有影响。虽然该方法能生成自由分辨率的海报，但依然存在一些问题，比如文本边界框的预测精度较低，背景生成和文本渲染的平衡也比较困难。作者表示未来会探索一些解决方案来解决这些问题。 ### 总结 手动标注的高昂成本和有限可用性，对字形生成模型的实际部署构成了不小的挑战。本研究首先收集了包含中文和英文字形的高分辨率图像，然后构建了一个自动筛选过程来建立大规模数据集。接着建立了一个综合框架，融合文本和字形语义，利用各种信息层优化文本呈现的准确性和丰富性。数据集构建策略包括应用分辨率过滤标准、提取干净的包含字形的图像，并实施过滤规则来限制文本框的数量和大小。
