Imbue-70B 的 AI Infra：从0到1搭建和运维4088 H100集群的最佳实践

最近大模型赛道又有新动静：Imbue 发布了自研的 70B 参数模型，性能直接对标 LLaMA-3 70B，在某些推理任务上甚至超过了 zero-shot 的 GPT-4o。但更值得关注的是，Imbue 还顺手公开了一份从零搭建大规模 GPU 集群的端到端实操指南——从裸机到跑起 70B 模型，网络拓扑怎么搭、系统怎么装、训练中踩过哪些坑、怎么填的，全写出来了。配套的工具和脚本也一并开源在 GitHub。本文就围绕这份指南展开，结合我们自己的实战经验做些补充和注解。

其实最近不少公司都晒出了自家的 AI 基础设施方案，比如字节跳动的 MegaScale（万卡级训练）、上海 AI Lab 的 Acme、阿里的 C4 和 HPN、腾讯的星脉网络 2.0、百度的 HPN-AI Pod，还有蚂蚁的 DLRover。这个领域正在加速从“能不能跑”进入“怎么跑得稳、反赌”的阶段。

二、4088 H100 集群搭建

2.1 概览

Imbue 整个集群有 511 个 8×H100 GPU 节点，合计 4088 块 H100。为什么不是 512 台、4096 块？后面会解释。网络用的是 3 层 InfiniBand 胖树，实现了无收敛（fully non-blocking）拓扑。

2.2 8×H100 Server

单个节点的硬件配置如下：

• GPU：
  8 块 H100 SXM，通过 NVLink 互联，但没有用 NVSwitch。原文特别注明了“A void the term NVSwitch”，这一点比较有意思——不用 NVSwitch 怎么实现全互联？可能和他们的拓扑设计有关。

• 后向网络：
  8 个 ConnectX-7 InfiniBand 网卡，每块 400 Gbps，每个 GPU 对应一个网卡，直连到 Leaf 交换机。

• 前向网络：
  2 个以太网卡，每个 100 Gbps。
  • 一个用于传输数据集、Checkpoint 等数据。
  • 另一个组成辅助管理网络，专门用于配置和管理，可以访问 BIOS、电源等底层控制接口。没有这个网络的话，大规模集群中手动配置每个节点基本不现实。

• 存储：
  一块 512GB 硬盘装操作系统；一组 5 块 NVMe 组成 Raid2，共 14TB。

• 管理：
  通过 iDRAC（戴尔基板管理控制器）安装系统，BMC 用于辅助管理网络。

2.3 网络拓扑

IB 网络采用了 NVIDIA 的标准方案，交换机型号 QM97xx，每个 64 个 400Gbps 端口，Leaf 和 Spine 均配置 32 个下行、32 个上行。整体拓扑和 NVIDIA SuperPod 基本一致，总共 320 台交换机：

• 128 个 Leaf Switch（T2）：
  分 16 组，每组 8 台，连接 32 个节点。每组中第 0 号交换机连接 32 个节点的 0 号网卡，第 7 号连接 7 号网卡。

• 128 个 Spine Switch（T3）：
  分 8 组，每组 16 台，连接 16 个 Leaf。每组 Spine 与 Leaf 中对应编号的交换机互联。这样同卡号的 GPU 通信最多只经过 Spine，不用绕 Super Spine。

• 64 个 Super Spine Switch（T4）：
  每个连接 64 个 Spine，分成 2 组，每组 32 台。

2.4 NVIDIA DGX H100 SuperPod

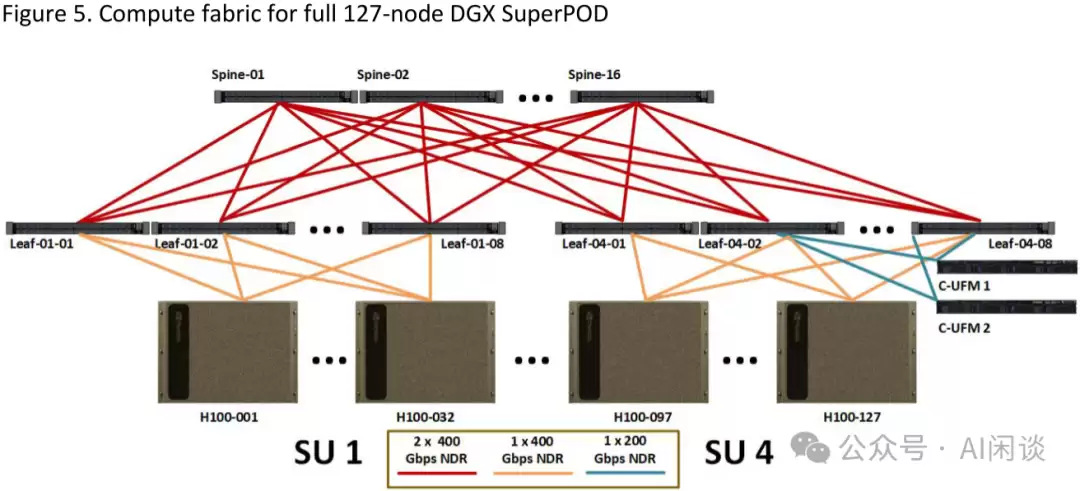

参考 NVIDIA 的 DGX SuperPod，127 个节点。理论上可以到 128，但因为 Leaf 交换机有一部分要连接 UFM（统一结构管理器），所以实际只用了 127 个节点。

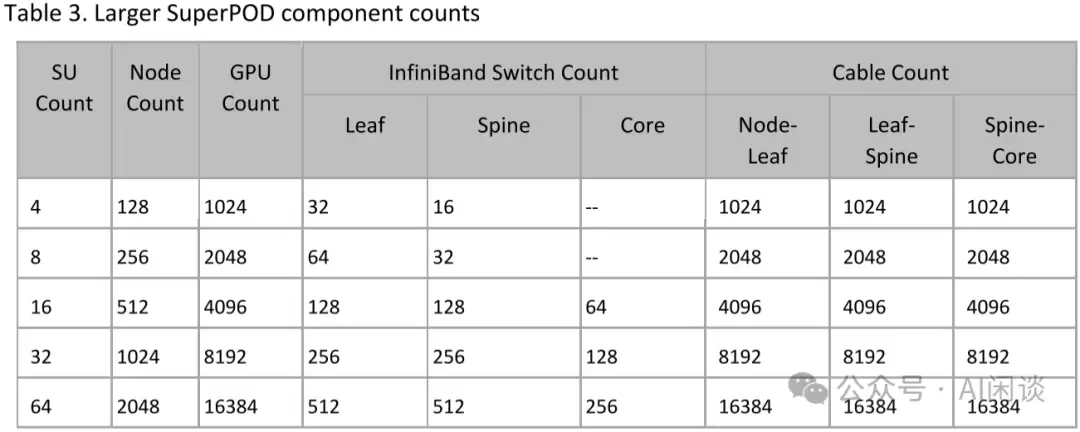

用 QM9700 交换机，2 级胖树最多支持 2048 个 GPU 无阻塞；3 级胖树最多 65536 个。Imbue 采用 16 SU 方案，理论上能连 4096 个 GPU，算上 UFM 占用，实际是 4088。

2.5 4096 GPU or UFM？

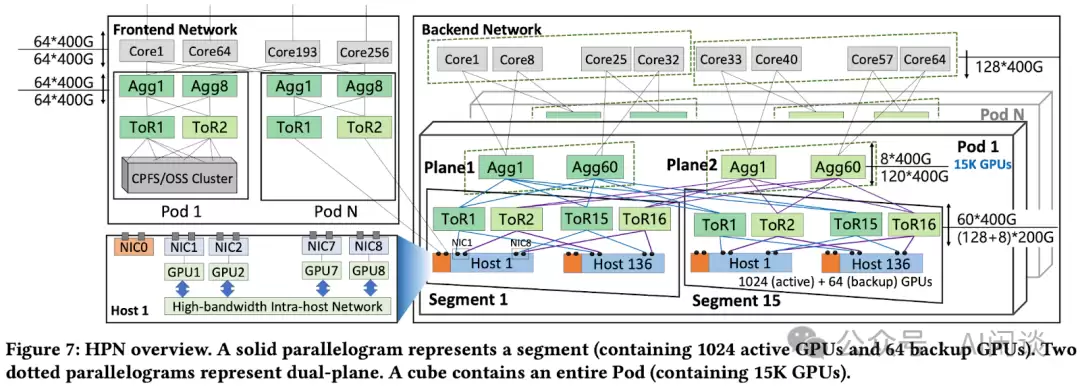

为什么不凑到完整的 512 节点对称结构？可能有两点考虑：一是 UFM 能带来更高效可靠的网络管理，提升整体稳定性和性能；二是 GPU 节点故障率不低，很难长期无异常。一旦节点出问题需要隔离，对称结构就被打破了。如果硬要维持对称，就得加冗余节点（比如阿里 HPN 的做法），但那又会导致无收敛网络无法实现。

三、集群初始化

3.1 Node 初始化

通过辅助管理网络和 BMC（即使系统未启动或宕机也能工作），可以远程与每台机器交互，实现硬件监控和管理。

3.1.1 安装第一个 Node

先用 iDRAC 在单台节点上装 Ubuntu 22.04，这台节点将作为后续所有配置的母机。iDRAC 支持从本地挂载 ISO 镜像并在浏览器中提供虚拟控制台。这是整个过程中唯一需要手动操作的部分。

3.1.2 批量安装其他 Node

装好第一台后，用 Ubuntu 的 MAAS（Metal-as-a-Service）来完成剩余服务器的自动安装。通过 PXE 和 iDRAC 工具，让每个节点从网络启动，MAAS 响应 PXE 请求并执行安装。当然过程不会一帆风顺：Imbue 遇到了时钟偏差导致 HTTPS 证书验证失败，进而影响 apt 安装软件包。

3.1.3 诊断异常 Node

和所有大规模集群初始化一样，大约 10% 的机器无法正常启动，基本都是硬件问题：以太网线没插或插错、iDRAC 硬件故障、电源损坏、NVMe 损坏、网卡或 GPU 无法识别。部分机器甚至直接退回戴尔做进一步检测。

3.1.4 软件安装

在每个节点上安装以下软件：

• GPU Driver（建议装新版，因为后续升级代价高）
• Docker
• Prometheus node exporter（暴露 OS 和硬件指标）
• DCGM exporter（暴露 GPU 监控指标）
• RaidZ ZFS pool

有趣的是，Imbue 在并行安装时居然遭遇了带宽瓶颈——访问集群外的带宽远小于内部，导致下载卡住。同时第一次收到了各种高温报警，后来通过固件更新解决。

3.1.5 单 Node 验证

装完环境后，需要确认每个节点能独立跑 GPU 负载。这个过程中发现问题还真不少：

• GPU 错误：
  基本靠重新插拔解决，得把节点从机柜里抽出来操作。

• 固件问题：
  Ubuntu 日志显示 GPU 或网卡有“limited width:x4 < x16”错误，更新 PCIe Switch 固件后解决。我们之前也遇到过 NIC 固件需要升级的情况。

• 线缆问题：
  约 1/4 的 PCIe 线缆需要重新调整。这些线缆位于外壳和 GPU 之间，每次维护 GPU 都可能被挤压或拔松。

• 杂项：
  包括 NVMe 看似正常但 touch 会死机、硬盘在 Linux 下随机排序导致 OS 装错盘（我们踩过同样的坑）、温度传感器异常导致风扇全速转（降级驱动解决）、CPU 睿频被限制在 2GHz、GDR 无法使用等。

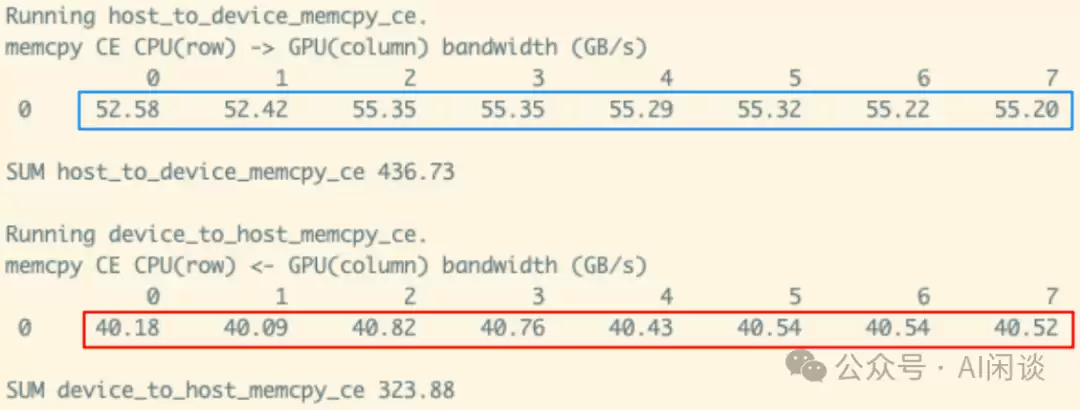

这些软件装完基本就能用了，但通常还会跑 benchmark 做验证，比如用 nvbandwidth 测 GPU 通信带宽，用 nccl-tests 做性能测试。有些初始配置不符合预期会导致性能偏差，比如 IO 虚拟化（VT-d/IOMMU）可能引起性能下降。我们曾在这个阶段发现 Device to Host 带宽明显低于 Host to Device，最后定位是初始化时不小心打开了 Intel 的 Sub NUMA Clustering（SNC），关掉后恢复正常。至于 SNC 为什么会导致带宽不对称，至今没找到明确答案。

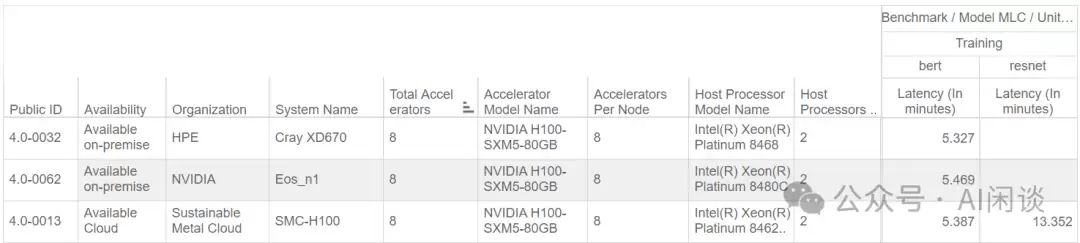

此外也可以单节点跑一些真实训练任务（如 ResNet、BERT），对照 MLPerf 结果验证有无瓶颈。

3.2 安装 IB

3.2.1 安装 UFM

InfiniBand 的好处是有一个中心化的“大脑”——UFM。首先要搞清楚哪些交换机连哪些节点，然后对应接线图，重命名交换机。

3.2.2 重新布线

刚开始 UFM 检测不到全部 320 台 IB 交换机，更别提节点了。后来发现结构设计有误：本来应该是一个统一结构，却被搭成了 8 个独立的网络。重新布线后再逐一核对物理连接。

3.2.3 上万个温度报警

布线搞定后 UFM 与所有交换机建立了连接，但数据还没跑，几乎每个端口都开始报温度过高，有些甚至超过 70℃。最后发现是机柜内交换机之间的空间问题导致热空气回流，调整后解决。

3.2.4 1800 个报警

很多端口依然报高错误率，或者在正常和损坏状态之间来回切换（flapping）。这类问题只有在端口被使用时才暴露，所以很难提前发现。需要数据中心伙伴协助清理或重新插拔，有时还得换光模块。IB 对硬件故障有很强的容错能力，但一旦有 10% 的结构出问题，自适应路由功能就可能不可靠。Imbue 尝试用 100~200 个节点做多节点训练，但每次换节点子集，默认的 IB 连接子集也在变，很难定位问题。

3.2.5 IB 压测

为此他们专门设计了一个高负载测试：尽可能在每个端口同时发送大量数据，而不是 AllReduce（因为 AllReduce 会大量利用 NVLink）。当大部分端口负载超过理论容量 97% 时，UFM 开始报警，有些交换机直接崩溃。持续压测一天后，仍然正常的端口被视为稳定，剩下的被禁用等待维修。相关代码已开源。

3.2.6 启用 GPUDirect RDMA

为了让 GPU 通信时绕过 CPU，需要打开 GPUDirect RDMA。两个关键步骤：启用额外内核模块（nvidia-peermem），并关闭 PCIe ACS（Access Control Service）以避免系统挂死。

3.2.7 构建稳定机器组合

使用最新硬件 GPU 集群的经验法则是：每周约 3% 的机器会故障。但要注意，并非每台机器都是 3%——少数机器可能反复故障直到彻底修复。这就是大规模集群的优势：与其在随机机器上“打地鼠”，不如集中精力组建一组已知稳定的机器。

3.2.8 维护

IB 维护主要就是响应 UFM 报警、更换故障线缆和收发器，偶尔诊断交换机故障。大规模问题通常有两种：固件升级导致 UFM 状态异常（需重启 UFM），以及同时大规模启动 GPU 导致 UFM 状态更新冲突（同样需要重启 UFM）。

四、全面的健康检查

实际使用中发现，很多因素会导致训练失败或降速，而且不少问题不会立刻显现。于是 Imbue 写了一套健康检查工具（已开源），确保节点足够健康再投入训练。具体包括：

• GPU：
  检查数量、ECC 是否开启及有无错误、NVLink 拓扑等。

• 硬盘：
  使用率不超过 95%，zpool 已挂载。

• Docker：
  能正确运行 GPU 容器，监控、剖析相关容器权限正确。

• Dmesg：
  检查是否有 Xids 或 SXid 错误（GPU/NVSwitch 故障）。我们也会用它检测 OOM 问题，因为有些 OOM 在监控采样周期内可能漏掉。

• iDRAC：
  检查戴尔特有错误，忽略非致命项。

• IB：
  错误率、驱动/固件版本。

• NVLink：
  错误通常不影响训练但会导致降速。

• GDR：
  确认已启用。

• VBIOS：
  GPU 和 baseboard 固件是否为最新。

• Flint：
  检查 Mellanox OFED 驱动、固件及收发器固件版本是否匹配。

此外还会检查 PCIe Switch Bus（PSB）是否健康，确认 GPU 和网卡的相关连接速度和带宽符合预期。更复杂的健康检查包括：

• 用 PyTorch 初始化矩阵计算，测量 NVLink 带宽、GPU 计算速度和显存，并通过 GDR flag 测试 IB 和 NVLink。
• 用 ib_write_bw --use_cuda 通过 IB 网卡发送数据并测量 PCIe 和 IB 带宽，跑 15 分钟以捕捉不稳定的 IB 连接。
• 运行多节点诊断程序检查 NCCL 初始化和随机失败情况。Imbue 还自己 fork 了 NCCL 代码加了更多日志。这套测试通常要跑 12~24 小时才能发现问题，所以一般只对新节点或可疑节点运行。各大厂也都有基于 NCCL 改造的 CCL，比如百度 BCCL、阿里 ACCL、腾讯 TCCL 等。
• 检查 DCGM 导出的指标是否有异常，比如 GPU clock 受限等。

五、诊断训练问题

硬件就绪后正式开训，Imbue 整理了一系列训练中可能遇到的问题。

5.1 启动崩溃

这类错误最好处理，因为容易复现。先检查代码、配置和环境变量，虽然基础但常出问题。然后确认机器是否都正常，用 Loki、Prometheus、Grafana 等日志聚合平台追踪。Imbue 还构建了失败自动重启系统，此时日志和错误聚合就变得尤为重要，避免不同任务混淆。常见错误包括：

• 不同 Rank 间参数传递不匹配（例如“Forward order differs across ranks”），可能是 PyTorch FSDP 的问题，重启可解决。
• GPU OOM，通常是代码问题，比如部分代码没指定 GPU 设备导致全挤到 0 号卡。可以检查最近修改的代码。
• CPU RAM OOM，日志里不太容易发现，最好通过容器外节点的 dmesg 检测。

5.2 训练中崩溃

首要任务是搭建自动诊断系统：重新运行所有健康检查，驱逐异常机器，然后自动重启训练。有些错误重启就能解决，有些则需要返厂或更换，比如不可纠正的 ECC 错误。Imbue 还遇到过训练数据导致的问题，比如语料库中一个超大文件触发了 CPU 或 GPU OOM。为防止这种情况，需要一个完全确定性的 DataLoader，能指定 epoch 或 step 数，方便复现或跳过。训练中 loss 有时会出现 spike，也需要跳过部分 step。最后，聚合网络或节点的统计信息很有帮助——有些短暂问题不聚合很难发现。

5.3 Hang 住（没有堆栈信息）

这是最难调试的一类，因为没有有效信息，很难可靠复现。常见信息如 NCCL 超时错误：所有节点都可能显示同样的超时，没法区分具体是哪台出了问题。Imbue 为此 fork 了 NCCL 代码，添加时间戳，以便确认崩溃发生时正在执行的操作，从而定位阻塞的节点或 GPU。他们还通过“反向定位法”——找出哪些节点没有生成某些日志消息，来判断工作进程是否落后或崩溃。此外，用 Py-Spy 和 GDB 实时调试挂起的进程，能捕获到一些特定问题。

5.4 训练变慢（MFU 下降）

这种问题更让人头疼。除了 Py-Spy、堆栈检查和 GDB，还可以用 NVIDIA Nsight 等 Profiling 工具，不过在大规模分布式环境下不太好用。MFU 下降的原因多样：

• 一开始就极低（预期 1/10）且稳定：
  通常是 IB 网络硬件问题，比如交换机故障，也可能是 GPU 和网卡之间的硬件问题。

• 30% 预期 MFU 且稳定：
  通常是一个节点的 GDR 设置不对，或环境变量配置错误。

• 60%~80% 预期 MFU 且稳定：
  通常是 IB 链路故障，比如某块 GPU 的网卡坏了，导致流量绕道 NVLink。

• 单个 Batch MFU 突然下降 10 倍且频繁：
  通常和 Checkpointing 有关。如果配置了 MFU 异常报警，可能会有很多误报。

• 单个 Batch MFU 突然下降 10 倍且偶尔发生：
  可能与其他繁重 CPU 负载有关，比如 DataLoader 瓶颈。Imbue 为数据加载、Checkpointing 和非 NCCL 代码加了计时统计，效果很好。

• MFU 逐渐下降，重启后恢复：
  理论上可能是交换机热量累积，但 Profiling 发现是垃圾回收机制导致的。关闭自动垃圾回收并改为计划回收后问题消失。字节的 MegaScale 论文中也提到过类似现象。

• 一开始良好，突然下降到 70% 且每 15 秒一次：
  可能与 GPU 自动调频有关，通过 DCGM 可以收集。通常是散热不好、温度过高，或者电源故障、电压不稳。

• MFU 良好但偶尔有噪声（降到 90%）：
  往往是网络中较高链路（如 T3、T4）的抖动。遗憾的是，很多问题无法追溯到特定节点，IB 相关问题尤其难查。

Imbue 总结了一套快速调试吞吐量下降的 checklist：

1. 之前有效现在不行吗？
2. 最近改了哪些内容（代码、驱动）？
3. 机器是否健康？依赖的服务是否正常？
4. 代码、环境、配置、版本、机器列表、Rank 顺序、随机种子是否与上次完全一致？
5. 是否能复现？
6. 是否与其他任何事情相关，比如 crontab、机器、DCGM 或 UFM 指标？
7. 指标是否正确？
8. 缩小规模后（小模型、伪造数据、不做保存/加载检查点）问题能否复现？

六、改进 Infra 工具

经过前面的措施，训练通常能跑出不错的效果。但要让训练持续顺利运行，还需要一些自动化的工具和系统，尽量减少人工干预。几乎所有训练故障都可归结为节点或网络组件失效——在大规模集群中这是常态，所以自动驱逐故障节点并启动修复流程是必须的。

6.1 故障机器

Imbue 开发了一套系统：任务异常时自动从最新 Checkpoint 重启。重启时在所有可用节点上运行健康检查，根据结果分类，然后从最健康的节点上重新启动训练。

6.2 网络组件故障

所有网络组件故障都被 UFM 检测并记录在事件日志中。所以只需要解析 UFM 日志，针对每个事件采取相应操作。UFM 事件系统很复杂，有几十种类型，但实践中只有少数几种真正表明有问题：主要是链路断开或高符号错误。识别出这些事件后，可以写脚本自动禁用相关连接或端口。

6.3 本地文件缓存

进出集群的以太网带宽相对较小，多人同时下载数据集或 Checkpoint 容易成为瓶颈。Imbue 在本地搭了缓存系统，用 3 副本配置加一致性哈希均匀分配负载。集群存储空间有限，所以还得开发工具跟踪文档生命周期，及时清理无用文件。

6.4 本地镜像仓库

使用 Kraken 实现 Docker 镜像的点对点传输，运行下来没有遇到问题。

6.5 各种性能监控工具

默认配置了 Torch Profiler 和 NVIDIA Nsight。Nsight 能准确捕获前向/后向传播及 NCCL 通信时间，帮助判断在给定模型大小和线程数下，瓶颈在通信还是计算。但 Nsight 用起来有点麻烦：Docker 需要特权模式，还要禁用与性能监控事件相关的安全检查，保存文档时也得停训练。Imbue 发现自己编写工具来检查缓慢的 Batch 并了解原因更实用——最有用的工具是监控每个 Batch 的耗时，在异常慢时转存每个 worker 的堆栈，从而定位细微的硬件或软件问题。

6.6 对集群进行细分，以排查故障机器

早期经常遇到训练任务在一组机器上失败却不知道具体哪台有问题。Imbue 的做法是把机器分成更小的子集，在每个子集上启动小作业。比如一组 48 台机器失败，就分成 6 个 8 台子集分别跑；如果还有问题，再在 8 组 6 台集群的子集上跑，交叉比对就能锁定异常机器。蚂蚁的 DLRover 中也提到过类似方案。

七、经验和教训

总结下来，有几点值得记取：

• 冗余节点很重要：
  对于给定的训练任务，提供比实际需求多 10%~20% 的节点会很有帮助（阿里 HPN 中甚至牺牲无收敛性，为每 128 个节点配了 8 个物理冗余备份）。这样节点故障时可以轻松重启作业，因为集群是全互联的，任何子集都可以用。

• 为每种故障编写自动化方案：
  遇到的每种硬件或软件问题都值得写一个测试或自动修复脚本，因为下次训练很可能再次出现。另外，对于每个不透明的错误信息，最好写工具使其更易理解。

• 可复现性是解决问题的关键：
  坚持“一次只改变一件事”的准则，即使那件事看起来最简单。

• 信任，但要验证：
  当流程中引入外部工具或新人时，无论内外，都要仔细检查相关声明，尤其是后续步骤依赖这些结果的情况下。
