M39基于MIDAS的结构优化

来源:互联网 更新时间:2026-08-02 08:28

基于结构分析结果，结合钢结构与SRC设计模块，通过迭代分析和截面优化，可以确定构件的最优截面形式，并进行强度验算。具体操作流程如下：

首先，在主菜单中点击设计，选择钢结构优化设计功能。接着，使用快捷键组合：按住加号键。然后，进入主菜单，点击设计，选择SRC优化设计选项。快捷键操作：组合键快速执行命令。

选取构件时需满足特定条件：由轴力（所需轴向承载能力）与弯矩（所需抗弯能力）共同作用产生的组合应力，必须处于容许应力比范围内（该范围由设定的允许强度比确定）。同时，轴力单独作用下的应力也应控制在容许应力比范围内，这样才能确保构件整体安全性。

输入最多50种构件板厚，系统会按升序自动排序，并根据当前单位制从内置数据库中匹配相应厚度数据。

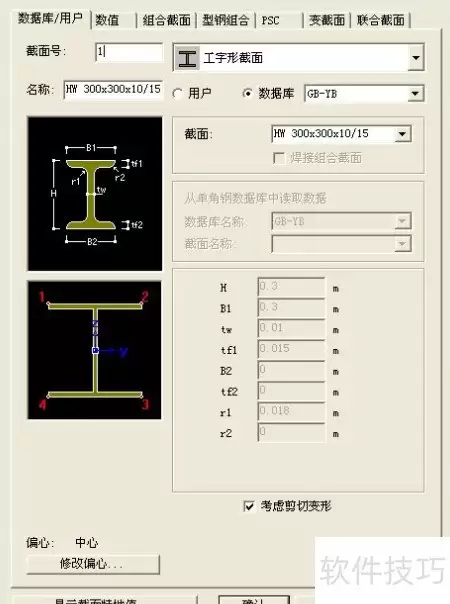

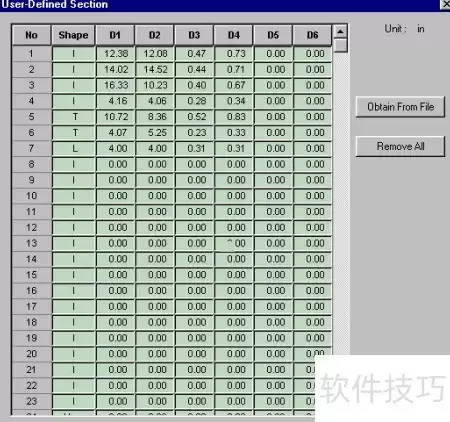

采用SRC最优设计时，构件必须保持初始定义的几何形状不变。需要从数据库截面中选取钢材规格，并输入对应截面的主要尺寸参数，具体可参考D1至D6的相关输入要求。

通过SEL将选定构件合并至原模型，经校核后对新增部分重新分析，结果会在主输入窗口展示，包含各截面最大组合应力比（即组合强度比）。

最后，在主菜单中点击设计，选择截面选项，从列表选取所需截面进行修改。
