破解无框力矩电机量产瓶颈！星特科技一体化拼圆激光焊接解决

说几个关键判断吧：在人形机器人关节、航空机载云台、精密医疗设备、新能源智能执行机构这些高端领域里，无框力矩电机现在可是核心直驱的“心脏”级别角色。

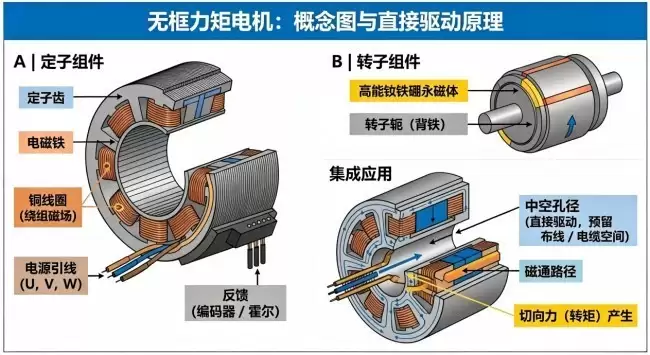

和传统电机不一样的是，无框力矩电机直接去掉了机壳、轴承这些“外壳”，就留了定子和转子两个核心部分，能直接嵌入到整机系统里。它没有减速背隙的烦恼，转矩密度高，动态响应更是灵敏到极致。可以说，但凡高端精密装备，都缺不了它。

为了把槽满率再往上提一提、把铜损再往下降一降，最后让功率密度更高，行业里其实早就全面转向了分块定子拼圆工艺。这套工艺走的路线是：“单齿独立绕线→精密榫头拼圆→激光焊接固化”。在这个链条里，定子拼圆焊接的精度可是个命门——它直接影响着无框力矩电机的噪声、扭矩稳定性、能用多久，还有量产良率。说白了，这就是制约高端电机规模化生产的关键卡脖子工序。

分块定子拼圆：无框电机高性能的必然选择

过去那种整圆定子绕线的方式，槽满率普遍偏低，端部的铜线又长又冗，损耗太大，根本满足不了高端装备对高功率、小体积、低发热的严苛要求。

现在行业主流的方案，也就是分块独立绕线再加拼圆焊接，就有效化解了上面的矛盾：

1.单齿独立绕线，直接把槽满率提了上去，铜损就降下来了；
2.端部铜线大幅缩短，电机体积更紧凑了，功率密度自然更高；
3.榫头精密拼圆，保证定子圆度跟气隙都很均匀；
4.激光整体固结，就能稳稳地杜绝定子散块、运行抖动、转矩脉动这些问题。

所以，拼圆焊接工艺的精度和稳定性，直接定义了一款无框力矩电机能达到什么性能水平，以及它的量产能力能有多强。

行业量产痛点：传统焊接工艺已经跟不上高端需求了

无框定子是用0.2～0.5mm的超薄硅钢片叠压出来的，壁很薄、容易变形、对热敏感，精度要求还特别高。传统的氩弧焊或者普通的分体激光设备，根本搞不定这种高要求的大批量生产。长期以来，主要卡在下面五个难点上：

传统设备定位精度有限，稍微偏一点，定子内圆圆度就容易超差，定转子之间的气隙也就不平衡了。结果呢？电机高速一转，就开始抖动、异响，转矩波动也跟着超标。再加上焊缝要是偏了，还容易虚焊、漏焊，时间长了定子散块的风险就大了。

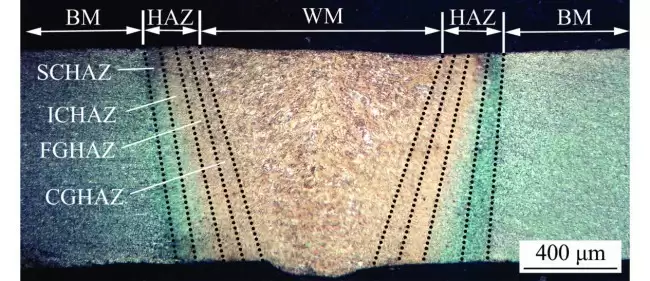

硅钢导热快，漆包绕组又怕热。传统焊接的热影响区太宽，铁芯很容易翘曲失圆，绝缘层也可能被灼伤，搞不好就引起匝间短路。焊缝也容易出现气孔、裂纹。算下来，行业里的综合良品率长期在85%以下，返工和报废的成本太高了。

传统产线把拼圆、焊接、水冷、检测这些步骤拆成了好几个独立工位。每次转运都会带来二次定位误差，中间人工干预的地方又多，批次之间的质量差异很明显。想做到24小时连续自动化量产？基本没戏。产能和品质都追不上头部企业的扩产节奏。

人形机器人、航空电机这些产品更新迭代快，定子外径、分块数量、焊缝位置说变就变。传统设备要换工装、拆东西特别复杂，参数也不能快速复用。单次换型就得花至少2个小时，在小批量、多品种的生产模式里，产能浪费得厉害。

传统生产全靠成品出来以后人工抽检。熔深、圆度、形变这些关键指标都没人实时盯着。大量缺陷都是装配完才暴露出来，物料浪费和返修成本翻倍增长，品质管控基本就是个摆设。

星特科技一体化方案：系统性解决量产难题

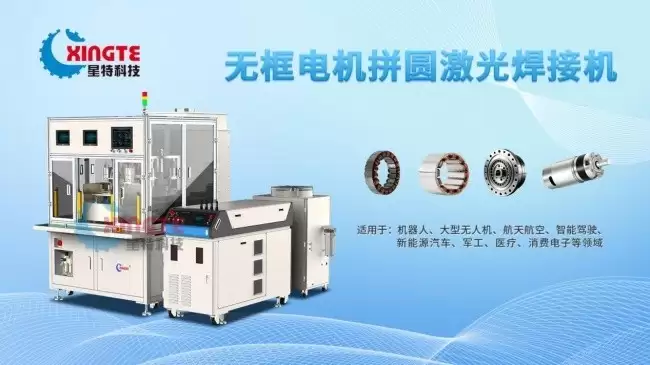

作为国家级专精特新重点“小巨人”企业，星特科技在电机行业深耕了很多年。针对无框力矩电机定子拼圆全链条的痛点，他们专门推出了拼圆激光焊接机。

这台设备把拼圆、激光焊接、随动冷却、MES数据溯源整合到了一起，一站式解决高端无框电机在精密量产上遇到的各种难题。

设备用了高精度伺服传动和精密工装定位系统，XY定位精度能做到±0.005mm，重复定位精度±0.01mm。焊接前就能完成精准的拼圆校准，保证定子拼接不会错位。成品的定子圆度能稳定控制在0.02-0.05mm以内，从根上消除电机抖动、异响和转矩脉动，满足高端电机的精密装配和运行要求。

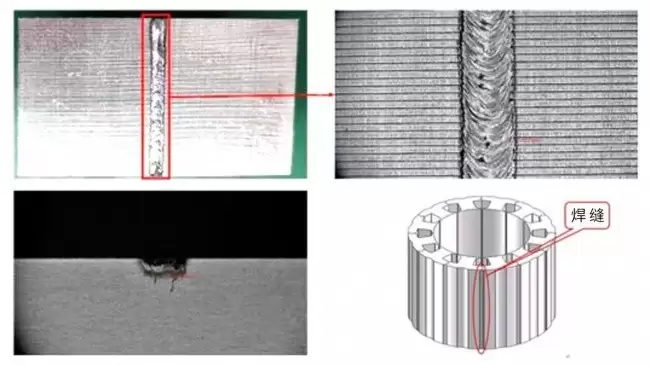

用了光纤脉冲激光能量分区调控技术，能精准适配0.2～0.5mm的薄壁硅钢焊接工况。再配上内置随动冷却模块，一边焊接一边定向散热，热影响区能缩小60%。铁芯变形量微乎其微，绕组绝缘层能得到完整保护。焊缝致密，没什么气孔和裂纹，完全能满足高动态、高可靠场景的严苛要求。

设备把自动上料、榫头精密拼圆锁紧、同步激光焊接、即时冷却定型、自动尺寸检测这五大工序整合在了一起，全程由机械手自动流转，不用人工干预。支持全自动/半自动一键切换。一台设备就能替代传统三台分体设备，产线占地面积能减少40%，生产节拍能提升35%。

标配了工业触控系统，还有MES对接接口，能实时采集激光功率、焊接轨迹、圆度、熔深这些核心数据。一有异常就声光报警，自动分流。做到了零人工抽检，全流程都能溯源，量产综合良率稳稳突破99%。

用了标准化的模块化治具底座，规格换型只要15分钟。内置了全品类工艺参数数据库，可以一键调出人形机器人关节、航空云台、无人机舵机、新能源力矩电机这些不同工艺方案。覆盖外径30～100mm的全系列定子，完美适配多品种、定制化的柔性量产需求。

目前，这台设备已经在供货给国内头部人形机器人企业、航空零部件厂商和伺服关节模组龙头企业了。广泛用在人形机器人大小关节的无框力矩电机、航空机载稳定平台精密电机、工业协作机器人关节电机、激光雷达振镜电机、医疗精密执行电机这些高精尖领域。

科技引领未来

无框力矩电机要走向高端化、实现规模化量产，核心其实不在绕线和装配上，而是在拼圆焊接这个环节——能不能做到微米级的精密控制，能不能保证制程稳定。

星特科技这套一体化拼圆激光焊接设备，靠超高精密定位控制、超低形变激光工艺、全流程集成智造和柔性快换生产这四大核心优势，彻底破解了行业传统工艺的瓶颈。为人形机器人、航空航天和高端自动化装备产业链，提供了一个高精密、高良率、可溯源的核心制程解决方案，实实在在地助力国产高端无框力矩电机制造迈上新台阶。
