工厂PCB太丑：大神在家手搓艺术电路板！实测意外好用

来源:互联网 更新时间:2026-05-25 11:53

5月25日消息，YouTube频道ALTco的Elliot Andal厌倦了工厂PCB千篇一律的直线直角，

自己用手绘加腐蚀的方式在家做出了带有弧线和曲线的艺术电路板，并成功驱动一台3D打印排烟扇。

Andal认为，电子CAD软件的统治让PCB设计被限制在直线和直角中，缺乏艺术性，于是他决定回归手工，在覆铜板上直接绘制走线。

经过多轮材料测试，最终方案非常简单：空白覆铜板、Pentel N850永久记号笔用于绘制光阻层、氯化铁用于腐蚀。

测试中，双氧水+醋酸+盐的腐蚀方案全部失败，只有氯化铁稳定可靠，Pentel记号笔则在多种笔和涂料中脱颖而出，覆盖均匀、阻蚀效果完美。

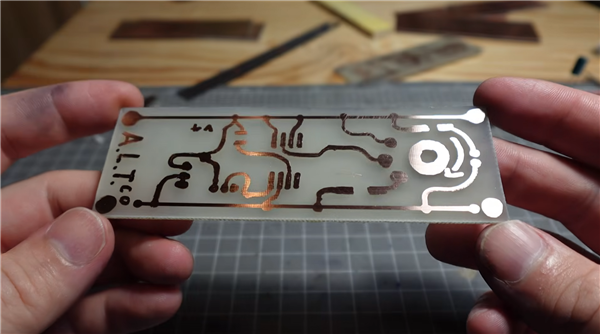

确定材料和工艺后，Andal在覆铜板上画出了包含弧线、曲线和ALTco标志的PCB设计，氯化铁腐蚀后铜面干净利落，

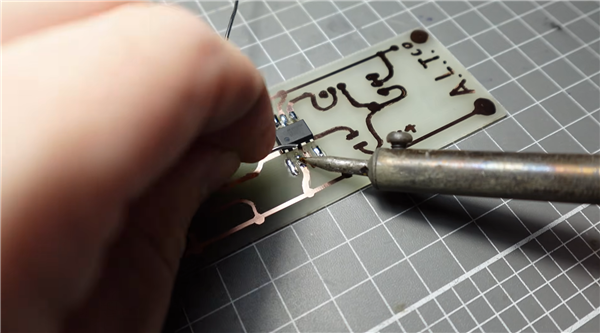

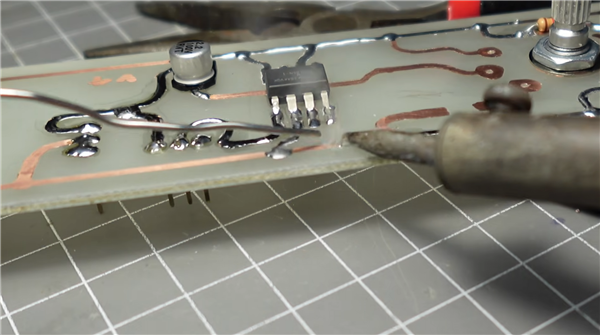

随后焊上芯片和导线，最后给所有走线镀锡增加美观度。

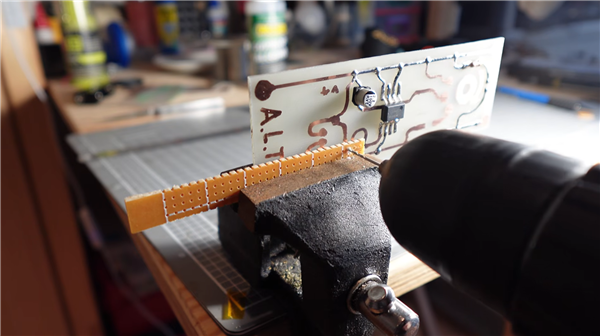

成品排烟扇运行正常，Andal谦虚地表示效果“意外好用”，他还把电路板直接外露展示，并未藏在壳子里。
