高端AI算力PCB质检全流程测试项目与验收标准

随着AI算力需求以指数级速度爆发，高多层、高密度、高速PCB已经成了AI硬件绕不开的核心载体。说直白点，这类PCB的制造精度和可靠性要求，跟常规电路板完全不是一个量级。最近，某头部AI平台发布的PCB制造规范，可以说是为高端AI算力PCB的生产、验收和质检划下了一条硬杠杠——从基础的电气性能到长期热可靠性，全流程、全覆盖，为的就是确保AI硬件在高负载下能稳稳运行。

那么，这套标准到底严苛到什么程度？咱们一条条来看。

点击查看大图

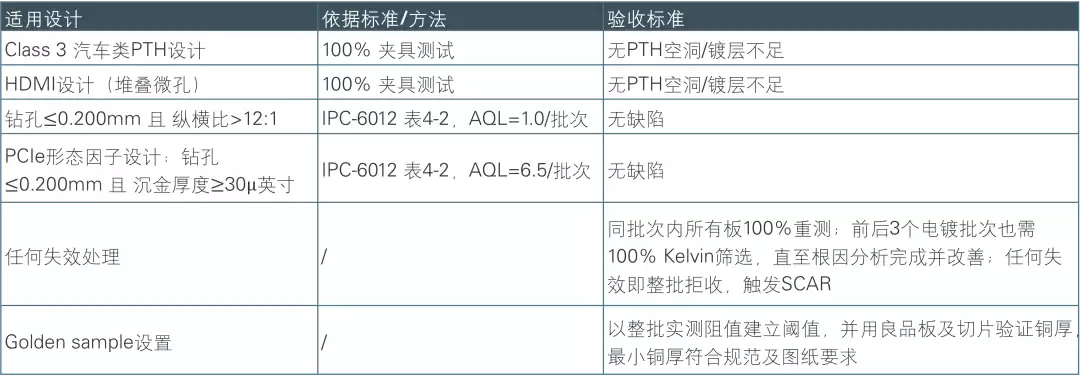

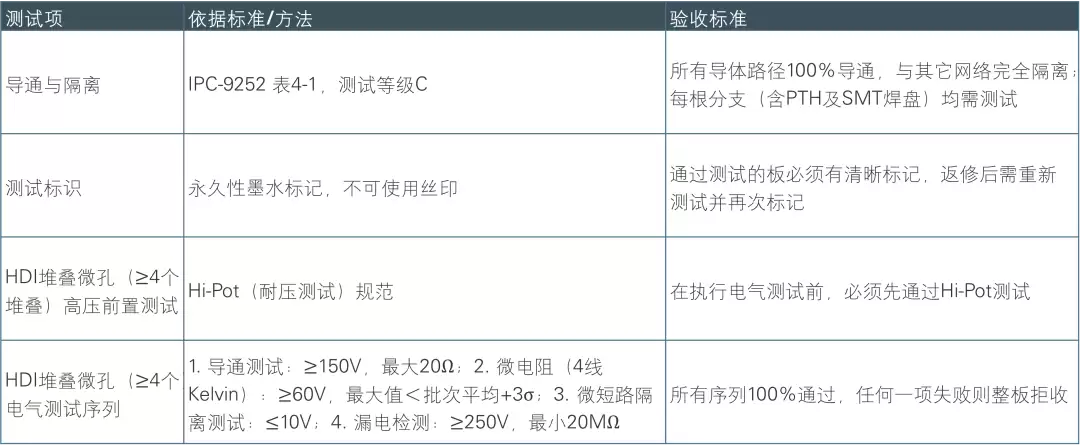

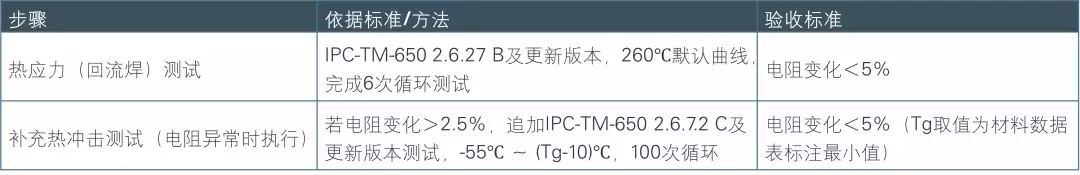

这是判断导通性能最基础也最狠的一招——针对那些结构本就很“紧张”的高风险区域，必须用四线法把微小电阻测到毫欧级别。别小看这一步，很多隐性失效点就是在这里现的原形。

点击查看大图

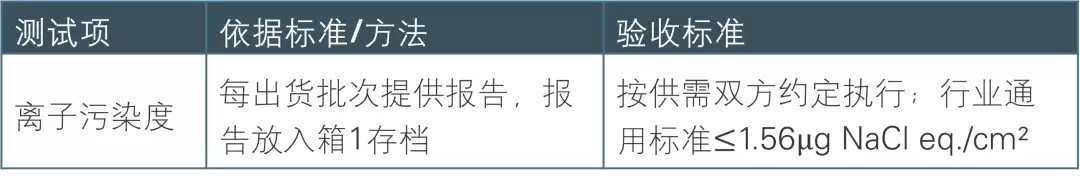

画面转到离子污染测试，这玩意儿对高频信号来说简直是隐形杀手。如果板面残留了离子污染物，在高湿高电压环境下，漏电流分分钟让你的信号完整性崩塌。所以，这项测试的标准一点都不含糊。

点击查看大图

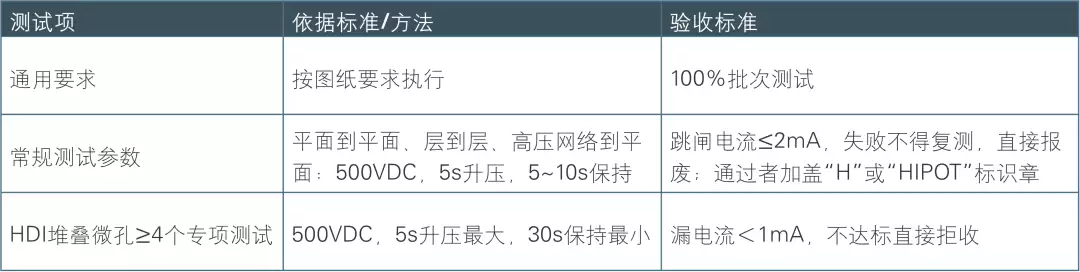

耐压测试就更好理解了——看你能不能扛得住高电压冲击。打个比方，这就好比给PCB做一次“极限体能测试”，绝缘层如果存在薄弱点，一打就穿，那后果可不是闹着玩的。

点击查看大图

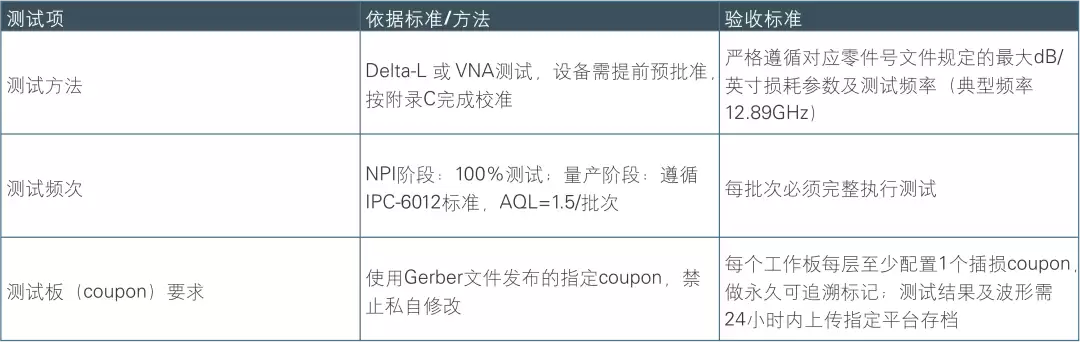

高速信号传输，最怕的就是信号在路径上“饿”了。插入损耗测试，就是为了确保从发射端到接收端，信号的损耗被控制在允许范围之内。对于AI算力板动辄几十Gbps的速率而言，这项指标几乎是生死线。

点击查看大图

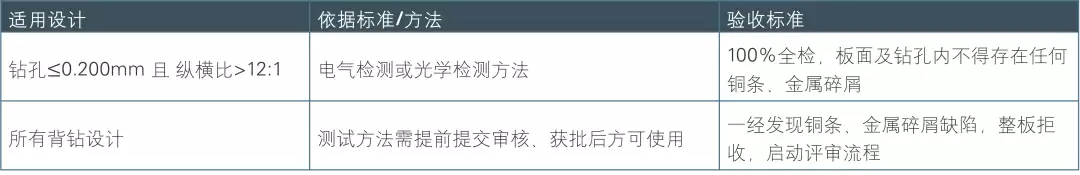

背钻工艺里，最容易出问题的就是铜屑残留。看上去不起眼，但一旦卡在层间，轻则短路，重则直接报废整块板。所以这项检查，必须靠高倍显微镜过一遍，一点渣子都不放过。

点击查看大图

OM测试，说白了就是“切片分析法”，通过微观截面去观察孔壁质量、层间结合、镀层厚度等。这是一项破坏性检测，但也是判断工艺稳定性的金标准。

所有微孔设计，不管是在认证阶段还是量产批次，都得全覆盖。PTH设计方面，只要层数≥16或纵横比≥14:1，就必须执行。客户有其他特殊指定的结构同样在列。

点击查看大图

点击查看大图

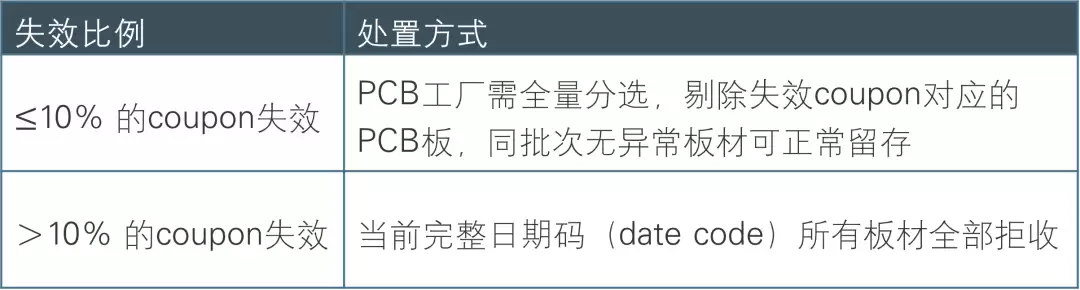

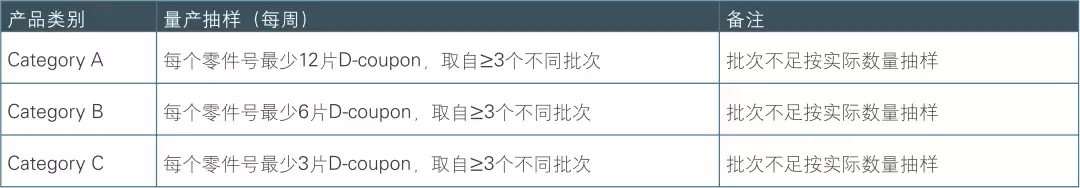

每块工作板上至少要布设2个D-coupon，并且要做永久可追溯标记。每个月都要向指定第三方实验室提交完整的测试结果。首件检测报告和量产批次，也都得同步提交OM测试的完整数据。

点击查看大图

BGA焊球是否在同一平面上，直接决定了贴装良率。如果存在微小翘曲，焊接时就会出现虚焊、连焊。标准将这项测量纳入必检项目，等于是在封装之前先把隐患排除掉。

点击查看大图

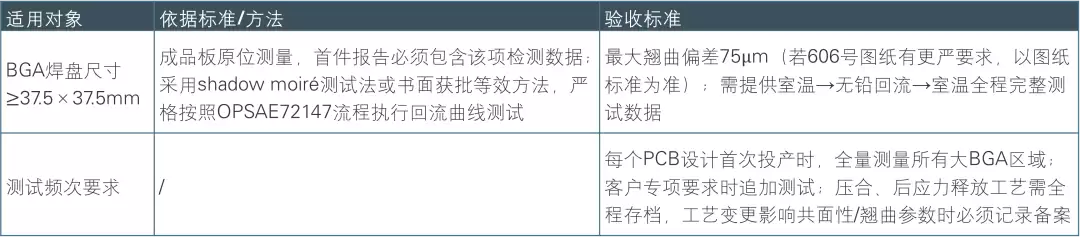

大尺寸、高多层板在回流焊过程中最容易发生翘曲变形。标准对翘曲度的控制极其严格，因为一旦变形超过阈值，整块板在装配线上就可能直接报废。

点击查看大图

总的来说，从基础的电气性能到微观的结构缺陷，从高速信号的传输质量到长期的热可靠性，再到封装适配和物理变形，这套标准实现了对高端AI算力PCB的全维度、全流程覆盖。严格执行这些规范，能在很大程度上规避AI硬件在长时间、高负载运行下可能出现的各种失效风险——说白了，这不仅是技术标准，更是AI算力平台稳定高效运行的硬件根基。
