相机的内置ND镜是怎么回事

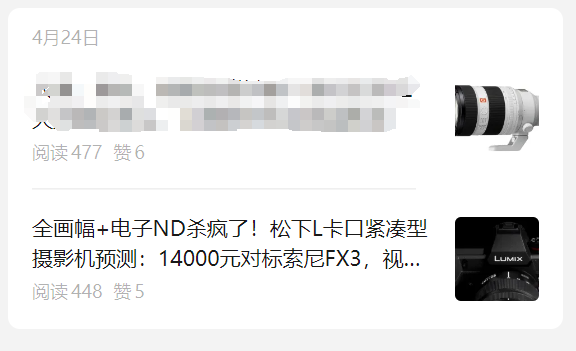

看到一些传闻说“松下即将发布的视频相机”会内置“电子ND”，我觉得可能性不大。

因为在当前供应链可选传感器下，选择“电子ND”就要舍弃机械快门，而这是得不偿失的。

什么是ND镜？

ND镜即减光镜，可以减少到达传感器的光线、延长曝光时间，在风光摄影中用于水流、瀑布等场景。

而在拍摄视频时，ND镜可以让我们在使用大光圈时也有较低的快门速度，从而得到恰当的运动模糊 —— 合适的运动模糊需要使用180°快门，即快门速度是“二倍帧率的倒数”。比如50fps的视频，合适的快门速度就是1/100秒。

（这方面包括影视飓风在内的众多视频博主都有科普，感兴趣的可以搜索下）ND镜有哪几种？

根据减光等级，ND镜可以分成普通ND镜（固定减光数值）和可变ND镜（在一定范围内可调节）两种。而根据放置位置，ND镜又有加装在镜头前方、镜头内部（富士X100等高级便携相机）、镜头后部、镜头与相机之间（转接环）、传感器前方等几种。

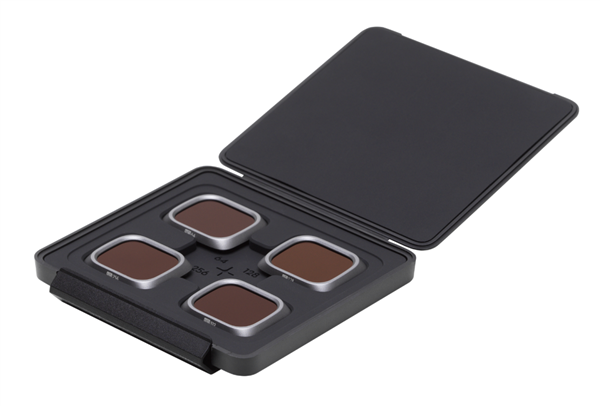

▲ 加装在镜头前方的ND镜组

对于可换镜头摄像机来说，位于转接环和传感器前方的ND镜，不仅适用于几乎所有镜头，包括超大口径及前组突出的型号，避免重复购买增加设备成本。还能在拍摄时快速切换，大大提高了工作效率。

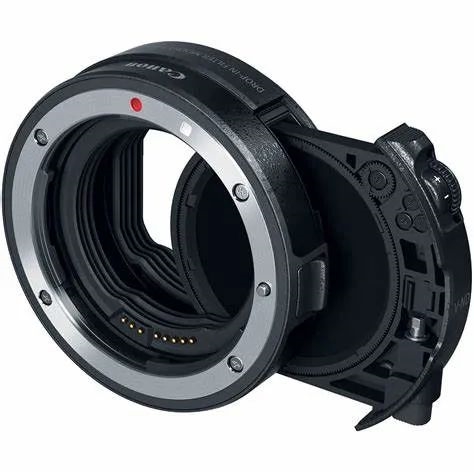

▲ 内置可变ND的佳能EF-EOS R转接环

如何实现可变ND

实现可变ND大概有3种形式：- 使用两片偏振镜，利用偏振方向的夹角过滤光线。

优点是成本低、可以实现无级调节，缺点是减光等级不能太大，否则会有明显偏色和“十字纹”等负面效果。

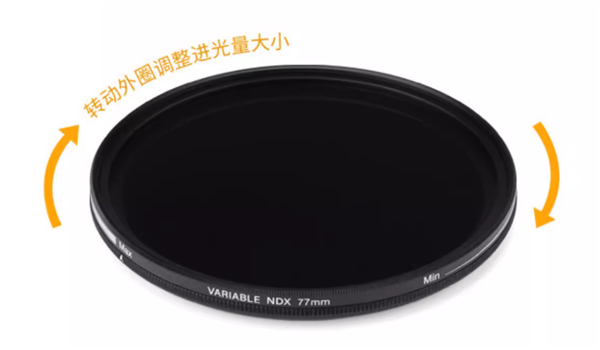

▲ 常见的可变ND镜

- 使用类似轮盘或升降黑板的机械结构，切换多片ND镜，是常见的摄像机内置ND方案。优点是对画质影响较小，缺点是成本高、需要较大空间。

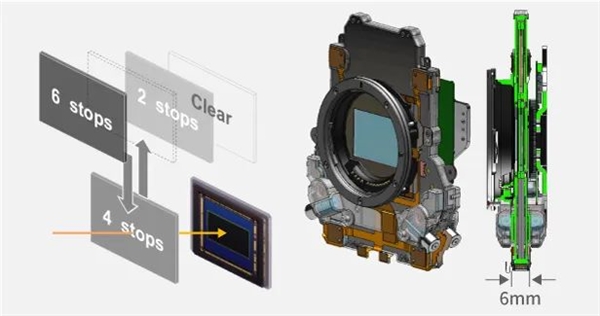

▲ 佳能EOS C70上的ND控制组件

- 电子ND则基于液晶技术与电子控制。不仅体积更小，还能实现无级控制和自动控制。在锁定快门速度（根据帧速率选择）、不想改变景深（光圈）、信噪比（感光度/增益）的情况下，扩展出又一个控制曝光的维度。

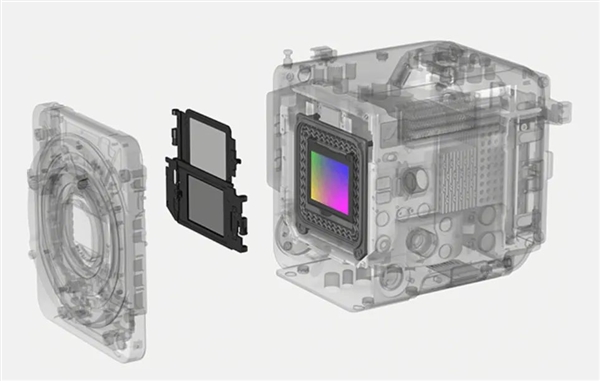

▲ 索尼CineAlta B等产品内置的电子ND

索尼是最先在旗下摄像机产品中加入电子ND的厂商。近年来，国造、Z-CAM等国产厂商也陆续推出了基于电子ND的转接环。

机身内置ND的局限性无论以哪种方式实现可变ND，机身内置ND镜都会挤占焦平面快门的空间，所以目前内置ND镜的均为不提供拍照功能或弱化拍照功能的摄像机。

此前也有观点认为内置ND镜无法与传感器位移防抖共存，但索尼CineAlta B的出现打消了这种疑虑（加钱可破）。

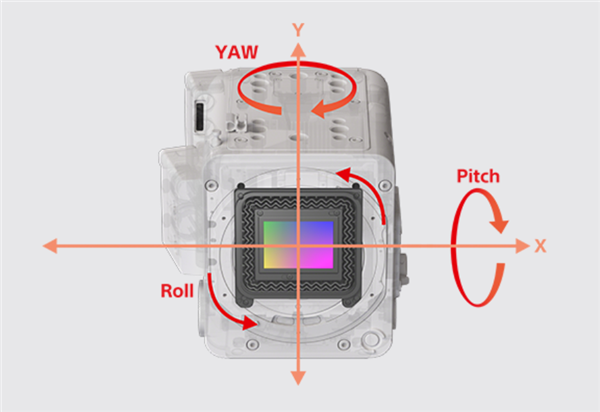

▲ 索尼CineAlta B既有电子ND也有5轴防抖。

传闻中的“松下视频新机”属于LUMIX S系列微单，既然是微单，肯定还是要保留拍照功能。不是我对松下的设计能力没信心（松下有内置可变ND的专利），只是目前供应链所能提供的传感器，并没有电子快门完全可用的产品（IMX610/IMX609并不是公开销售产品）。

如果为了内置ND而牺牲拍照体验，我觉得是得不偿失的。

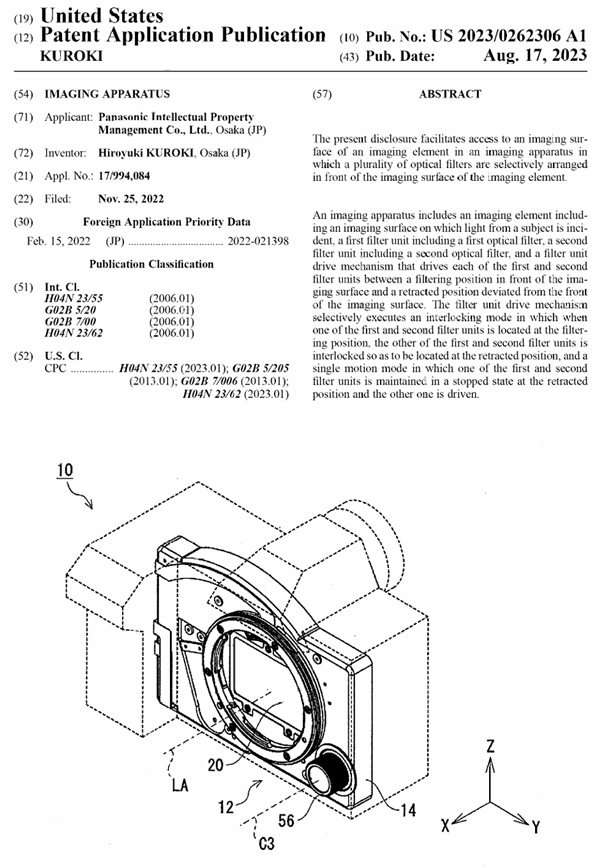

▲ 松下在2023年申请的内置可变ND专利。

当然，官方出一个内置电子ND的转接环，那倒是不影响拍照体验，只是我觉得概率不大（毕竟松下没有全画幅单反镜头）。

但在未来的BOX型相机（类似BS1H）或其他视频特化设备上加入电子ND，肯定是一个好设计。

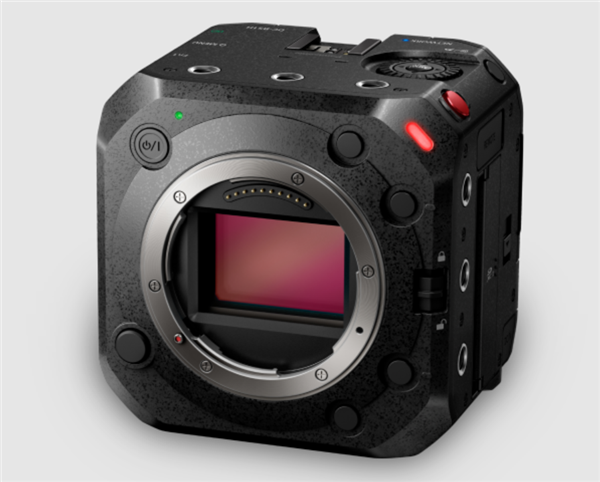

▲ 松下BOX型相机BS1H。
