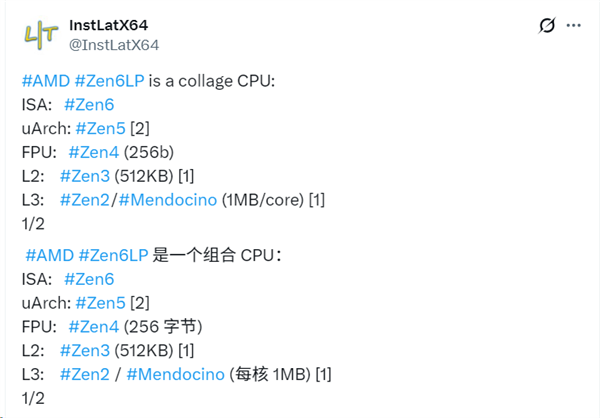

8月2日消息，AMD在Zen 6架构上预计引入LP低功耗核心，与标准Zen 6和高密度Zen 6c并列，InstLatX64今日披露了这种低功耗核心的更多细节。

这种低功耗核心并非从零设计，而是从过去几代Zen架构中各取一部分拼凑而成，堪称AMD有史以来最缝缝补补的核心方案。

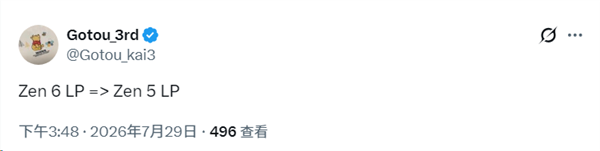

根据爆料，

微架构层面采用Zen 5，分支预测器、调度器和执行引擎等内部模块基本沿用Zen 5的设计，而非更新的Zen 6。

浮点单元更进一步回退到Zen 4，这意味着AVX-512指令可能通过两路256位运算实现，而非原生512位数据通路。

缓存配置的缩水幅度更大，二级缓存回到Zen 3时代的每核心512KB，而非Zen 4以来的1MB。

三级缓存直接借用Zen 2 Mendocino移动APU的方案，每核心仅1MB，而标准Zen 2为每核心4MB。由于缓存占用芯片面积的比例相当高，大幅削减缓存显然是为了压缩芯片面积和降低功耗。

从工程角度看，这种拼凑设计的意图很明确，用已有的成熟模块快速组装出一颗低功耗核心，省去从零研发的时间和成本，同时在软件层面以标准Zen 6身份运行。

如果这颗核心最终进入消费级产品，大概率出现在笔记本和掌机等设备上，桌面端用Zen 6c就够用了。不过目前所有信息仍属爆料阶段，AMD官方尚未确认。
