解构 Coze Studio工作流引擎：从可视化画布到可中断执行的源码之旅

当我们把鼠标拖拽着将“大模型节点”和“代码节点”连在一起时，很少有人会去想，那个漂亮的画布背后，究竟发生了什么。Coze Studio 的工作流引擎，正是回答这个问题的绝佳样本。

探究它之前，先来几个核心判断：一个前端画布上的 JSON 定义，到底是如何被翻译成后端可以执行的代码的？当一个节点暂停等待用户输入时，它又是如何“优雅”地断点续传的？循环、分支、嵌套，这些逻辑在后端的执行调度里，是怎么做到分毫不差的？

答案都埋藏在 Coze Studio 的源码中。这不仅仅是一个工作流引擎，更是一份关于状态管理、依赖解析和流程控制的教科书级案例。下面，咱们直接深入 Go 语言实现的肌理，完整走一遍从“静态定义”到“动态执行”的全过程。

1. 宏观蓝图：工作流的生命周期

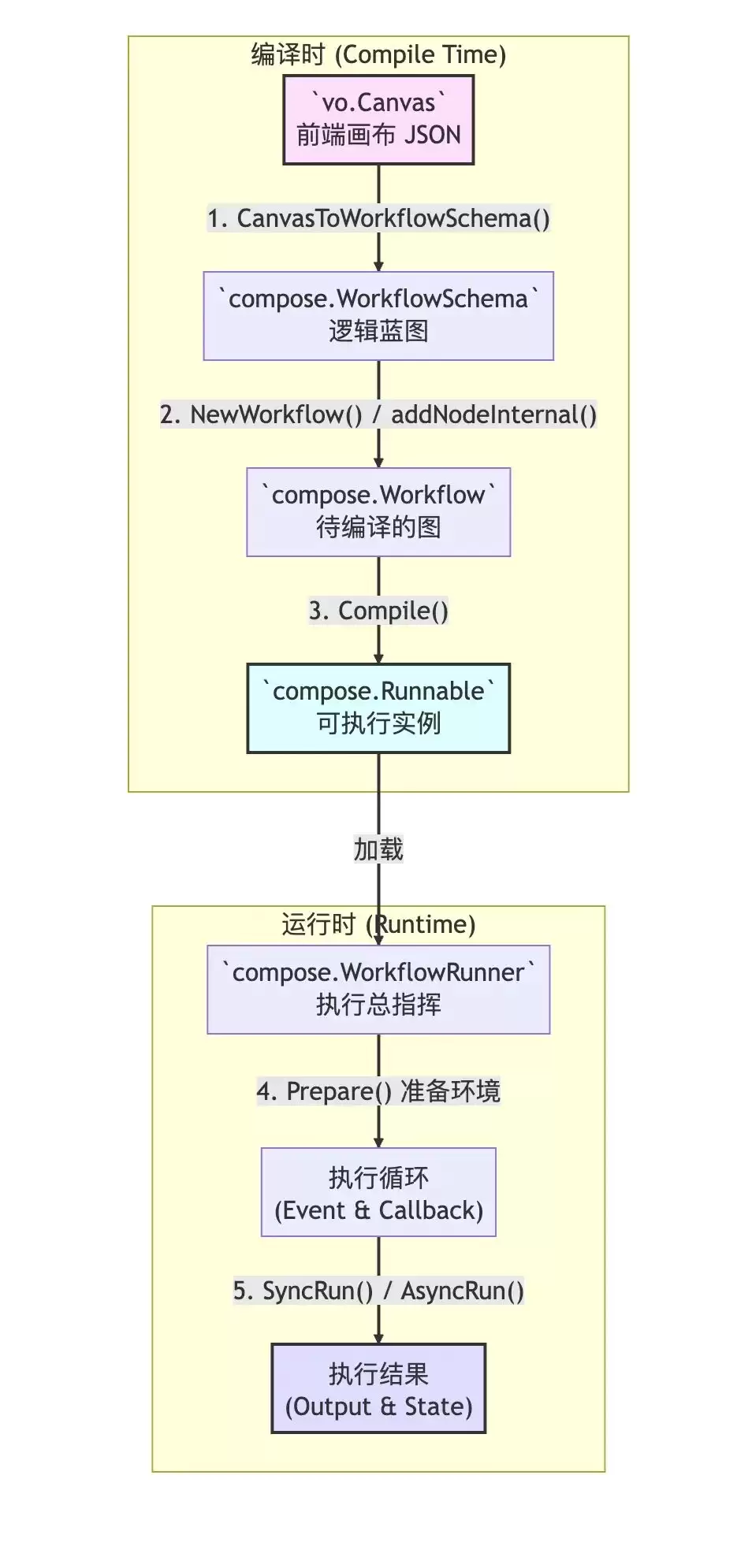

和之前探讨的整洁架构一样，Coze 的工作流引擎也有一条清晰的时间线。一个工作流从创建到运行，主要经历两个阶段：

整个流程可以这样理解：

1. vo.Canvas
   ：一切开始的地方，前端画布的原始 JSON。它包含节点、边、坐标等着所有可视化信息。

2. compose.WorkflowSchema
   ：编译阶段的第一份关键产物。它像一个过滤器，只保留了纯粹的逻辑结构，去掉了所有和布局无关的视觉细节。核心是节点列表、连接关系以及用于表达循环等复杂结构的层级关系。

3. compose.NodeSchema
   ：单个节点的详细定义。除了类型、配置之外，最关键的字段是 InputSources。它明确指出当前节点的每个输入参数——是来自上游节点的输出、一个定死的静态值，还是全局变量。这是后续依赖解析的基石。

4. compose.Workflow
   ：一个中转型的“装配台”。它接收 WorkflowSchema，实例化所有节点，解析它们之间的依赖关系，最终搭建成一个待编译的有向无环图。

5. compose.Runnable
   ：编译的最终产物。一个真正“可执行”的实例。它封装了所有执行逻辑，但本身没有状态，可以被反复复用。

6. compose.WorkflowRunner
   ：运行时的“大管家”。每次执行都会创建一个 Runner。它负责为 Runnable 注入本次运行所需的上下文——输入参数、事件回调、以及如果需要时中断恢复的状态。

7. 执行结果
   ：Runner 启动后，工作流开始运转，最终输出结果，或在过程中抛出各种事件（比如节点开始/结束、等待用户输入等）。

有了这张地图，下面我们深入到编译和运行的核心阶段，看看代码究竟是怎么干的。

2. 编译阶段：将蓝图编织为可执行图

编译阶段的核心任务，是把一份静态的、描述性的 WorkflowSchema，转变为动态的、包含完整执行逻辑的 Runnable 对象。这个过程好比一位工匠，把图纸上的零件（节点）按装配图（依赖关系）精确组装。

2.1 从 Canvas 到 Schema：数据净化与适配

第一步是清洗数据。前端传来的 Canvas 定义里塞满了和执行无关的信息。我们需要一个适配器，把它变得纯净。这个活儿由 CanvasToWorkflowSchema 函数负责。

// file: coze/coze-studio/backend/domain/workflow/internal/canvas/adaptor/to_schema.go

func CanvasToWorkflowSchema(ctx context.Context, s *vo.Canvas) (sc *compose.WorkflowSchema, err error) {
    // 1. 裁剪孤立节点，移除任何没有连接的节点
    connectedNodes, _ := PruneIsolatedNodes(s.Nodes, s.Edges, nil)

    // 2. 遍历节点列表，将每个 vo.Node 转换为 compose.NodeSchema
    // 3. 收集所有边 (vo.Edge)，并规范化端口名
    // 4. 对 Schema 进行初始化，验证图的合法性
    // ...
}

一个有趣的细节是

2.2 从 Schema 到 Workflow：装配、依赖解析与分支处理

这是编译阶段最核心、最复杂的环节。NewWorkflow 函数负责接收 WorkflowSchema，并把一个个独立的 NodeSchema 装配成一个互相连接的图。

真正的魔法发生在 addNodeInternal 方法中。它为每个节点完成了两件大事：

依赖解析 (resolveDependencies)

对于每个要添加的节点，引擎必须搞清楚它所有输入的来源：

• 直接数据依赖
  ：输入来自上游某个节点的输出，由一条明确的“边”连接。通过 wNode.AddInput(...) 添加。

• 间接数据依赖
  ：输入值来自于某个更上游节点的输出，虽然没有直接连线，但通过变量引用（比如 {{node1.output.text}}）声明。通过 wNode.AddInputWithOptions(..., compose.WithNoDirectDependency()) 添加。

• 控制依赖
  ：两个节点有连线，但没有数据传递。此时只需要添加纯粹的执行顺序依赖，通过 wNode.AddDependency(...) 添加。

• 静态值
  ：输入是用户写死的常量。通过 wNode.SetStaticValue(...) 直接注入。

• 全局变量
  ：输入来自工作流启动时注入的全局参数。这部分依赖在运行时由 StatePreHandler 处理。

分支处理 (GetBranch)

对于选择器、意图识别这些有条件分支的节点，addNodeInternal 还会调用 GetBranch 来创建分支逻辑。

// file: coze/coze-studio/backend/domain/workflow/internal/compose/branch.go
func (s *NodeSchema) GetBranch(bMapping *BranchMapping) (*compose.GraphBranch, error) {
switch s.Type {
case entity.NodeTypeSelector:
// 条件函数：根据选择器节点的输出（一个整数 choice），返回对应的下游节点集合
  condition := func(ctx context.Context, in map[string]any) (map[string]bool, error) {
   choice := in[selector.SelectKey].(int)
   return (bMapping.Normal)[choice], nil
  }
return compose.NewGraphMultiBranch(condition, ...), nil
default:
// 默认行为，通常用于处理成功/失败分支
  condition := func(ctx context.Context, in map[string]any) (map[string]bool, error) {
   if isSuccess, ok := in["isSuccess"].(bool); ok && !isSuccess {
    return bMapping.Exception, nil // 走异常分支
   }
   return (bMapping.Normal)[0], nil // 走正常分支
  }
return compose.NewGraphMultiBranch(condition, ...), nil
 }
}

通过 w.AddBranch(...) 把这个分支逻辑加到节点上，运行时引擎就会根据 condition 函数的结果，动态决定下一步执行哪个下游节点。

所有节点添加完毕，整个 Workflow 对象就构建完成了。最后只要调用它的 Compile 方法，连上 START 和 END 节点，就能拿到最终的可执行产物 Runnable。

3. 运行阶段：一位不知疲倦的流程调度大师

有了 Runnable，我们就拥有一个可以随时启动的“程序”。但怎么运行它、怎么监听过程、怎么处理突发状况，这得由运行时的组件来负责。

3.1 执行入口与 WorkflowRunner

所有工作流的执行都始于领域服务 executable_impl.go 中的 SyncExecute 或 AsyncExecute 等方法。它们的职责是加载工作流定义，完成从 Canvas 到 Runnable 的完整编译，然后创建一个 WorkflowRunner 来启动执行。WorkflowRunner 是整个运行阶段的灵魂，它的 Prepare 方法是启动前的关键一步。

3.2 回调的艺术：designateOptions

Prepare 方法的核心是调用 designateOptions，为本次运行注入一系列回调函数。这些回调就像是挂在工作流执行路径上的“探针”，在特定事件发生时被触发。

// file: coze/coze-studio/backend/domain/workflow/internal/compose/designate_option.go

func (r *WorkflowRunner) designateOptions(ctx context.Context) (context.Context, []einoCompose.Option, error) {
    // ...
    // 为根工作流、每个节点、每种工具（如 LLM）的执行生命周期（开始、结束、输入、输出）都注入回调
    opts = append(opts,
        einoCompose.WithRootWorkflowHandler(rootHandler),
        einoCompose.WithNodeHandler(nodeHandler),
        einoCompose.WithToolHandler(toolHandler),
    )
    // 如果需要，开启 Checkpoint 功能，并绑定 executeID
    if r.checkpointEnabled {
        opts = append(opts, einoCompose.WithCheckPoint(r.executeID, r.checkPointStore))
    }
    // ...
    return ctx, opts, nil
}

通过这些回调，Coze 实现了实时日志、状态持久化和中断处理等一系列强大的功能。

3.3 深入节点内部：一个节点的标准生命周期

每个被执行的节点，其内部都遵循着一个标准的生命周期，由一个 nodeRunner 来包装：

1. onStart
   : 触发 NodeStart 事件，通知外界该节点已开始执行。

2. preProcess
   : 对输入数据进行类型转换、填充默认值等预处理。

3. invoke / stream
   : 执行节点的核心业务逻辑（比如运行一段代码或调用一个大模型）。

4. postProcess
   : 对输出数据进行后处理。

5. onEnd
   : 触发 NodeEnd 事件，标志着节点成功执行完毕。

6. onError
   : 如果上述任何步骤出错，则进入错误处理流程，包括重试、返回默认错误值，或者将流程导向错误分支。

这个标准化的生命周期确保了所有类型的节点行为一致，极大地简化了引擎的复杂度和扩展性。

4. 设计精粹：中断、恢复与状态管理

如果说编译和运行是工作流引擎的骨架，那么对中断、恢复和状态的精妙处理，则是其血肉和灵魂。

• 中断与恢复
  ：当一个节点（比如等待用户输入的 QA 节点）无法立即完成时，它不会阻塞，而是会返回一个特定的 einoCompose.InterruptError。WorkflowHandler 捕获这个错误后，会立刻将包含中断点信息（InterruptEvent）和当前工作流完整状态（State）的快照持久化到数据库。当外部条件满足后（比如用户提交了输入），WorkflowRunner 会加载快照，从断点处，带着新的输入，无缝地继续执行。

• 状态管理
  ：每个工作流实例在运行时都有一个独立的 State 对象，它贯穿整个生命周期，存储了所有全局变量和中间结果。节点可以通过 StatePreHandler（执行前）和 StatePostHandler（执行后）来读取和修改 State，实现了节点间的数据共享。

• 复合节点
  ：对于循环、批处理等复合节点，Coze 将其巧妙地设计为“内嵌一个子图”的特殊节点。在编译阶段，引擎会递归地先将其内部的子图编译成一个“内部 Runnable”。父节点的执行逻辑就是根据需要（比如，循环多次）调用这个内部 Runnable。这种递归、分而治之的设计，优雅地解决了无限嵌套的复杂性。

5. 深入源码的起点

对于希望深入研究源码的读者，以下是几个关键的入口文件：

• 画布适配与端口归一化
  : domain/workflow/internal/canvas/adaptor/to_schema.go

• 图装配与依赖解析
  : domain/workflow/internal/compose/workflow.go

• 分支映射与条件分流
  : domain/workflow/internal/compose/branch.go

• 执行准备与事件回调
  : domain/workflow/internal/compose/workflow_run.go、designate_option.go

• 领域服务入口
  : domain/workflow/service/executable_impl.go

6. 架构是实现创意的基石

对 Coze Studio 工作流引擎的探索，再次印证了一个观点：一个优雅、健壮的架构，是实现复杂和创新功能的最坚实地基。

Coze 的工作流引擎通过将“编译”和“运行”两个阶段彻底解耦，实现了高度的灵活性和可扩展性。这种设计哲学，使得无论是添加一个新类型的节点，还是引入一种新的执行模式，都变得异常清晰和简单。

好的架构，永远是技术与艺术的完美结合。
