【虚拟机数据恢复】KVM虚拟机raw磁盘文件数据恢复案例分享

KVM虚拟机技术简介：

KVM，全称Kernel-based Virtual Machine，是Linux世界里一款内核级的虚拟化模块。从Linux 2.6.20版本开始，它就被正式整合进了各大主流发行版——说白了，它直接依托Linux自带的调度器来完成虚拟机资源的调度与管理，是很多云环境的基础设施之一。

KVM虚拟机故障：

这次出问题的物理主机运行着Linux系统，存储分区用的是EXT4文件系统。主机上有多台KVM虚拟机被误删除，每台虚拟机配了两类虚拟磁盘：系统盘是qcow2格式，数据盘是raw格式，容量大约1.2TB。本次恢复的核心目标，就是这些raw格式的磁盘文件。

涉事的共有三台业务虚拟机，里面存放着数据库、业务程序源码这类关键数据。任何一个环节的恢复失败，都可能意味着业务数据的永久性损失。

KVM虚拟机数据恢复过程：

面对这种“误删除”的情况，恢复工作并非简单的“撤销”操作。这更像是一场数据考古，需要从已经被标记为“空闲”的存储空间里，把那些碎片化的线索一点点找回来。整个流程大致分为这么几步：

1、第一步，是对EXT4底层文件系统做一次细致入微的解析，目标是在存储层“定位”到那些已经被删除的虚拟机磁盘文件对应的INODE节点。INODE是文件系统里记录文件属性和存储位置的关键结构，找到它就找到了恢复的入口。

2、接着，需要读取磁盘上残留的文件索引记录，把虚拟磁盘文件原始的索引信息提取出来。这一步非常考验对文件系统底层的理解，因为删除操作往往会把这些索引信息的部分区域“清零”。

3、提取的索引信息并非总是完整的。在数据恢复过程中，我们需要对它的完整性进行校验，并对轻微损坏的索引结构进行修复，这是后续所有工作的基础。

下面是一张索引信息提取的截图，能更直观地展示当时的工作成果：

4、索引修复完毕后，就可以逐层解析文件索引，像搭积木一样，从存储卷内完整导出虚拟磁盘镜像文件。这一步能否成功，直接取决于前面几部对索引的定位和修复工作是否到位。

5、但并不是所有被删除的数据都能通过索引找到。很多数据碎片还留存在存储卷的“未分配自由空间”里，相当于一个巨大的、未被标记的碎片仓库。我们需要对整个自由空间区域进行一次遍历扫描。

6、对导出的raw和qcow2虚拟磁盘镜像，还需要开展完整性和可用性的双重校验，确保镜像文件本身没问题，而不是一个不可用的“空壳子”。

7、最后，也是技术含量最高的一步：从自由空间中检索留存的有效数据碎片，对虚拟磁盘的底层结构进行针对性修补。这包括修复INODE、目录项，甚至深入到数据库内部，去修复那些散落的数据页。

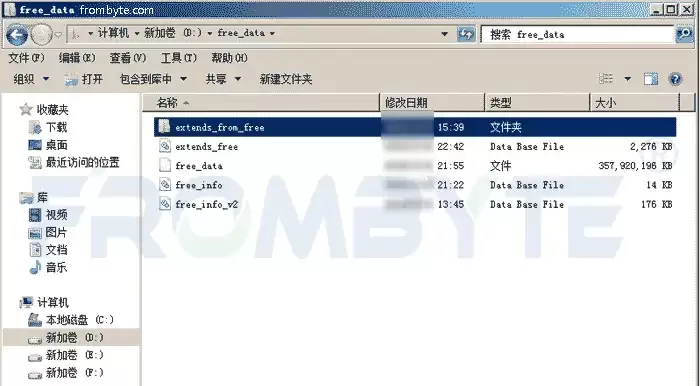

下面展示的是对磁盘自由空间的扫描结果，可以看到里面确实留存了不少有价值的碎片信息：

KVM虚拟机数据恢复结果：

虚拟机删除后，文件索引损失严重，直接提取的镜像文件自然是残缺不全的。数据库服务器的情况是：部分数据库文件缺失，但通过自由空间里检索到的数据库页碎片，可以进行一定程度的补充修复。不过，现实很残酷——有一部分数据页所在的存储区块已经被新写入的数据覆盖了，只能尽力找回可用的数据页，无法做到数据库的完整无损恢复。

存储程序代码的那台虚拟机，情况更棘手。它的INODE节点和目录项大量丢失。只有碎片残留的节点和目录项可以尝试重建补齐；但如果一个文件对应的节点和目录项已经完全损毁，依托现有逻辑关系是不可能修复的。更重要的是，程序代码不像数据库那样有固定的存储规律——它可能是散乱的文件和脚本，一旦数据区被覆盖，就真的无法挽回了。

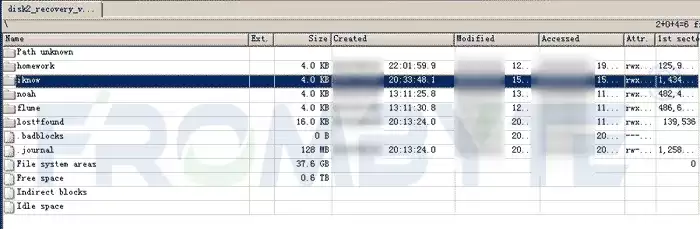

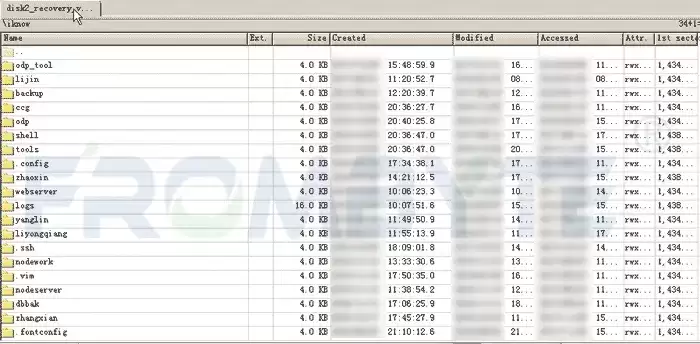

下面是恢复完成后部分目录结构的展示，能看出努力后的成果：

数据核验交付：

经过上述一系列操作，恢复工作最终完成。根据客户的验证，本次恢复仅有少量数据缺失，整体可用程度完全能够满足客户的业务需求。对于这种误删除场景来说，能把损失降到这个程度，已经是一次非常有效的数据救援了。
