Milvus 索引引擎拆解：3 层填充、编译期分流和 16 倍内存取舍

这是 Milvus 源码深度分析系列的第 3 篇。前两篇聊了数据隔离（多租户）和数据维护（Compaction），这一篇转到查询加速这条线，看看索引引擎在背后做了什么。

坦白说，写之前还以为 Milvus 的索引没什么可挖的——无非是用户指定一个 index_type，系统调对应算法库，建完存盘。翻了一圈源码才发现不是这么回事。

举一个很值得琢磨的疑问。翻 pkg/util/paramtable/ 目录时会注意到一个反直觉的现象：Milvus 的 AUTOINDEX 在 CPU 上默认用 HNSW_SQ，在 GPU 上默认用 GPU_CAGRA——这两个连索引家族都不一样。一个加了标量量化的图索引，一个是 NVIDIA 专用的 GPU 图索引。为什么不是同一个 HNSW 加不加量化的区别？更奇怪的是，autoindex_param.go 里还有 HNSW M:18 efConstruction:240 这个配置，跟前面两个都对不上。

带着这个疑问去读源码，牵出了一整套被忽略的设计取舍：三层参数填充管线、Go build tag 决定的硬件分流、保守到近乎偏执的版本聚合策略。这篇就一个一个拆。

1. AUTOINDEX 不是魔法，是三层填充管线

先说第一个被神化的概念。AUTOINDEX 在文档里被描述成「自动帮你选索引」，听起来像有一套智能算法在根据数据特征做决策。实际看完源码，它的本质是一套基于配置前缀、分阶段、可叠加的默认参数填充机制。

它不改变索引构建算法，只是确保不管用户给了多少参数，最终下发给 IndexNode 的都是一个完整、可执行的参数集。这件事靠三层接力完成。

第一层：Proxy 按数据类型分流

入口在 internal/proxy/task_index.go 的 createIndexTask.PreExecute。当 autoIndex.enable 打开、或者用户根本没指定索引类型时，系统会按字段的数据类型，从配置里取默认参数。分流表大致长这样：

数据类型	配置项	默认索引
DenseFloat 向量	autoIndex.params.build	HNSW_SQ（无 GPU）/ GPU_CAGRA（有 GPU）
Int8 向量	autoIndex.params.int8.build	HNSW M:18 efConstruction:240
稀疏向量	autoIndex.params.sparse.build	SPARSE_INVERTED_INDEX IP
二值向量	autoIndex.params.binary.build	BIN_IVF_FLAT HAMMING
去重向量	autoIndex.params.deduplicate.build	MINHASH_LSH MHJACCARD
大 TopK 场景	autoIndex.params.largeTopK.build	IVF_SQ8

看到这里，前面那个让人困惑的 HNSW M:18 efConstruction:240 就对上了——那是 Int8 向量的配置（autoindex_param.go 第 117-124 行），不是默认浮点向量的索引。把它当成浮点向量默认值是以讹传讹。

还有一个容易被忽略的细节。adjustAutoIndexParamsByDataType（第 85-120 行）会根据字段实际类型调整 refine_type：fp16 数据强制用 FP16 refine，bf16 数据强制用 BF16 refine。逻辑很朴素——低精度数据没必要用高精度 refine，那是浪费。但正是这种朴素的设计哲学贯穿了整个 AUTOINDEX：帮你选索引结构和构建参数，但不替你决定相似度度量。用户给的 metric_type 不会被覆盖。

第二层：Knowhere 按索引类型补参数

这是最关键的接管层。在 internal/datacoord/index_inspector.go 的 createIndexForSegment（第 237-248 行）和 indexBuildTask.prepareJobRequest 里，有这么一段：

if isVectorIndex && Params.KnowhereConfig.Enable.GetAsBool() {
    indexParams, err = Params.KnowhereConfig.UpdateIndexParams(indexType, paramtable.BuildStage, indexParams)
}

KnowhereConfig.UpdateIndexParams（knowhere_param.go 第 109-144 行）干了三件事：从配置读取 {indexType}.build.* 的默认参数，比如 DISKANN.build.max_degree；只填充用户没指定的参数——核心判断在 line 113：if GetKeyFromSlice(indexParams, key) == ""；支持 override_index_type，如果指定，用目标类型的参数覆盖并替换 index_type。

第二条是整个机制的灵魂。它意味着用户哪怕只写了一句 index_type: DISKANN，系统也会自动补齐 max_degree: 56、pq_code_budget_gb_ratio: 0.125、search_list_size: 100 这些参数。用户不用记一长串配置，但又保留了对每个参数的覆盖权。

有意思的是，configs/milvus.yaml 的 knowhere: 段里只定义了 AISAQ 和 DISKANN 的 build/search 参数，没有 HNSW、HNSW_SQ、GPU_CAGRA。原因是后两者走的是第一层 Proxy 填充（硬编码在 autoindex_param*.go），根本不经过 Knowhere 接管层。Knowhere 配置段只管「用户需要感知磁盘/内存预算」的那类索引。

第三层：特殊索引追加运行时参数

DISKANN 这种磁盘索引有额外的处理。indexparams.UpdateDiskIndexBuildParams（task_index.go 第 247-253 行）会追加磁盘索引特有的参数。更关键的是 GetRuntimeParameter（knowhere_param.go 第 99-107 行）。在 build 阶段，它会注入两个运行时参数：build_dram_budget_gb（当前可用内存）和 vec_field_size_gb（字段实际大小）。这两个值让索引算法能根据真实可用资源做自适应决策。换句话说，DISKANN 在构建时知道「我现在有多少内存可以用」，而不是盲目按配置走。

三层叠加下来，AUTOINDEX 的实质就很清楚了：一套分阶段的默认参数填充管线。每层都只做「填充用户没给的」，不覆盖用户给的。听起来很没技术含量，但这套机制让 AUTOINDEX 既能零配置可用，又能逐参数调优，兼顾了小白和高级用户。

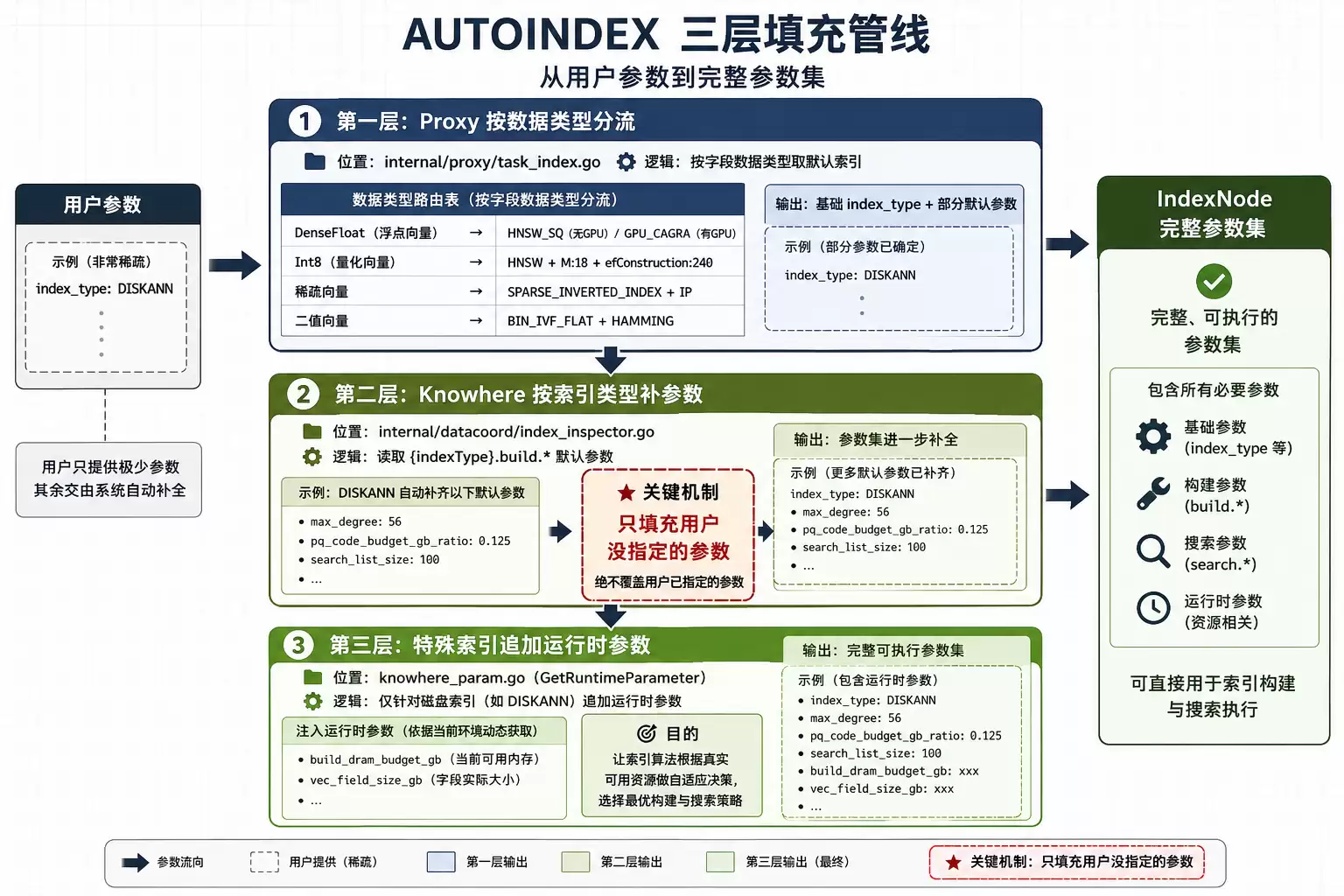

三层填充管线示意

图 2：AUTOINDEX 三层填充管线——从用户参数到 IndexNode 完整参数集的接力

2. CPU/GPU 分流的真相：编译期 Go build tag

回到开头那个让人卡壳的问题：为什么无 GPU 是 HNSW_SQ、有 GPU 是 GPU_CAGRA？答案在两个文件里：

文件	build tag	默认浮点向量索引
autoindex_param_nocuda.go	!cuda（默认，无 GPU）	HNSW_SQ SQ4U refine:true refine_type:FP16
autoindex_param_cuda.go	cuda（有 GPU）	GPU_CAGRA

注意是两个不同的 Go 文件，靠 build tag 在编译期决定，不是运行时检测硬件。编译 Milvus 时如果带 cuda tag（通常是 GPU 镜像），就编进去 autoindex_param_cuda.go；不带，就编进去 autoindex_param_nocuda.go。运行时根本没有「检测到 GPU 切换索引」这回事。

这个设计选择背后的逻辑很值得琢磨。无 GPU 场景下内存是瓶颈，所以选了 HNSW_SQ：纯内存图索引 + SQ4U 的 4bit 标量量化，把内存占用压到原来的 1/4，再用 FP16 refine 保证召回率。有 GPU 场景下显存带宽和并行度才是优势，所以选了 GPU_CAGRA——NVIDIA 专门为 GPU 设计的图索引，根本不需要量化压缩，直接吃显存带宽。

两者不是「同一个 HNSW 的变体」，而是面向完全不同的硬件资源模型的两套独立索引。把它们理解成「同一个索引加不加量化」是错的，那个流传的说法本身就是错的。

用 build tag 而不是运行时检测的好处是什么？一是二进制更小（不需要把另一套索引的参数表也编进去），二是行为可预测（不会出现「昨天还好好的今天突然换了索引」这种事）。坏处也很明显——同一个二进制没法同时支持 CPU 和 GPU 部署，要么编 CPU 版要么编 GPU 版。对运维来说，镜像选型要更小心。

3. Knowhere 是什么：C++ 执行引擎，靠 CGO 桥接

搞清楚 AUTOINDEX 后，得回答另一个问题：那些索引算法到底在哪里跑？

答案是 Knowhere。Milvus 的官方设计文档（20211223-knowhere_design.md）对它的定义原话是：核心定位是向量搜索的执行引擎。它用 C++ 写的，把 faiss、hnswlib、NGT、annoy 这些底层索引库统一封装起来，对外暴露 BuildAll/Query/Serialize/Load 这套统一接口。

这就形成了一个很清晰的职责切割：

• Go 控制面（Milvus 的 DataCoord/IndexNode Go 层）：任务调度、元数据管理、版本协商、参数填充、存储读写
• C++ 执行面（Knowhere）：真正的索引构建、查询、序列化

两层之间靠 CGO 桥接。Go 调 C++ 函数，C++ 把结果返回给 Go。

bit flags：Go 层怎么知道一个索引的特性

CGO 桥接里有一个设计很巧妙的地方。Go 层需要根据索引特性做资源分配决策——这个索引要不要 GPU？能不能 mmap？是不是磁盘索引？——但 Go 层又不能直接读 C++ 索引库的源码。

解决方案在 internal/util/vecindexmgr/vector_index_mgr.go。Go 层通过 CGO 调用 C.GetIndexFeatures()，从 Knowhere 拿到所有支持的索引类型及其特性标志（bit flags）：

Flag	含义
NOTrainFlag	无需训练（如 FLAT）
KNNFlag	精确搜索（100% 召回）
GpuFlag	需要 GPU
MmapFlag	支持 mmap
MvFlag	支持物化视图
DiskFlag	需要磁盘

Go 层拿着这些 flag 决定资源策略。IsGPUVecIndex 为真的索引要分配 GPU 资源；IsMMapSupported 为真的可以用 mmap 降低内存。bit flags 是个看起来土但很实用的设计——一个 int 编码所有特性，位运算就能判断，不需要复杂的继承体系。

资源比例：源码里写死的经验值

更「硬核」的设计在 index_attr_cache.go。不同索引的内存/磁盘占用比例，是 Go 层用硬编码常量决定的，不是运行时测量：

• DISKANN：UsedDiskMemoryRatio = 4（内存 ≈ 索引大小 / 4）
• AISAQ：UsedDiskMemoryRatioAisaq = 64（内存 ≈ 索引大小 / 64）
• INVERTED：内存 = 0，全部 mmap 到磁盘

AISAQ 比 DISKANN 少用 16 倍内存，这个 16 倍不是跑测试测出来的，是源码里写死的经验值。这种做法的好处是行为可预测、调度器决策快；坏处是当实际工作负载偏离经验值时（比如数据分布特殊），调度可能不准。但对一个分布式系统来说，可预测性往往比精确性更重要——节点宕机、扩容缩容的决策都依赖这个比例。

4. 版本管理：全取 MIN/MAX 的保守聚合

分布式系统升级是噩梦，索引版本管理是其中的核心难题。Milvus 的解法保守到近乎偏执，但正因如此才支持滚动升级。

三层版本语义

来自 20260313-scalar_index_version_management.md 设计文档：

版本	含义
MinimalIndexVersion	能 build + search 的最低版本
CurrentIndexVersion	硬编码的默认构建版本
MaximumIndexVersion	能 build + search 的最高版本（非 beta）

向量索引版本来自 Knowhere C++ 库；标量索引版本由 Milvus Go 层定义（common.go）。

集群级聚合：全部取 MIN 或 MAX

每个 QueryNode 启动时会在 etcd 的 Session 里注册自己支持的版本范围。DataCoord 的 IndexEngineVersionManager 聚合所有节点的版本：

方法	聚合策略	用途
GetCurrent*Version()	MIN（所有 QN 的 Current）	所有节点都能加载的最高版本（构建时用）
GetMinimal*Version()	MAX（所有 QN 的 Minimal）	任何节点都要求的最低版本
GetMaximum*Version()	MIN（所有 QN 的 Maximum）	所有节点都能处理的最高上限（clamp 用）

读仔细点。Current 取 MIN，Minimal 取 MAX，Maximum 又取 MIN。这个组合看起来反直觉，但逻辑很自洽——确保滚动升级期间新构建的索引一定能被最旧的节点加载。

举个具体场景。集群里有 3 个 QN：v1（老版本）、v2、v3（新版本）。新版本可能支持索引格式 v5，但 v1 只能读 v3。这时候 CurrentVersion 取 MIN 就是 v3，新建索引只会用 v3 格式，v1 也能加载。等 v1 升级完，CurrentVersion 自然上升到 v5，后续新索引才会用 v5。

这是可用性优先于先进性的工程取舍。代价是升级期间会用一段时间「次优」的索引格式，但换来的是零停机升级。

Resolve 方法：target 覆盖 + clamp

ResolveVecIndexVersion（line 298-330）的简化逻辑：

version := current
if target != -1 {
    if forceRebuild {
        version = target // 强制重建到指定版本
    } else {
        version = max(version, target) // 取集群值和目标值的较大者
    }
}
return clampVersion(version, minimal, maximum, "targetVecIndexVersion")

三个配置参数的语义：

• targetVecIndexVersion：临时灵活覆盖（-1 = 不激活）
• forceRebuildSegmentIndex：紧急措施，强制重建到指定版本（连已构建的也重建）
• autoUpgradeSegmentIndex：滚动升级后自动升级旧索引

设计文档还专门处理了「老 QN 不报告 MaximumIndexVersion」的情况——GetMaximumIndexEngineVersion 跳过零值条目（line 147），如果所有 QN 都是老的，返回 math.MaxInt32（不做上限检查）。Session JSON 加字段的兼容性靠 Go 的 encoding/json：忽略未知字段、缺失字段反序列化为零值——双向兼容。

这套版本管理在 2026 年 3 月的 MEP 里被对称化到了标量索引上（新增 TargetScalarIndexVersion 和 ForceRebuildScalarSegmentIndex）。说明向量索引的版本管理是一套验证过的成熟模式，标量索引在向它对齐。

5. 标量 V3 格式：通用性 vs 列式优化的取舍

聊完向量索引，顺带说说标量索引的格式演进。Scalar Index V3 格式（20260209-scalar-index-unified-format.md）的核心目标是：单文件打包 + 并发 + 低内存 + 加密透明。

文件布局：尾定位

V3 的文件长这样：

[Magic "MVSIDXV3"] [Data Region] [Directory Table JSON] [Footer 32B]

从文件尾部 32 字节的 Footer 可以定位 Directory Table 和 Meta Entry，1-2 次 IO 就能获取全部元数据。这是个很务实的设计——远程存储（S3）按请求计费，少一次 IO 就少一份成本。

设计取舍：为什么不学 Lance

设计文档第 9.1 节明确对比了 Lance 格式。Lance 用列式存储编码索引，但有个绕不开的问题：任意图结构、树节点、哈希表必须展平成列，有编码/填充开销。V3 选择了另一条路——纯 KV 风格（key → 序列化 blob + metadata）。代价是牺牲了列式优化（不能只读某一列），换来的是对异构索引类型的最大兼容性。BITMAP、STL_SORT、INVERTED 这些完全不同结构的索引，都能塞进同一个文件格式。

这是个典型的工程取舍。向量数据库的标量索引不是为了做 OLAP 分析，更多是为了过滤和点查，列式优化的收益没那么大；但标量索引类型多、演进快（光是 2026 年就加了 JSON Path 多类型索引），用一个统一格式接住所有变体，比每个索引类型单独设计格式省心得多。

加密边界：Slice 而非 Entry

V3 还有个细节：加密边界是 Slice，不是 Entry。加密时每个 entry 切成 16MB slice 独立加密；不加密时 entry 是连续明文。这导致了两套写入路径：

• 不加密 → IndexEntryDirectStreamWriter：直接写 RemoteOutputStream，后台并行上传 S3
• 加密 → IndexEntryEncryptedLocalWriter：先写本地临时文件（密文大小不可预测），再上传

为什么要分两套？因为加密后的密文大小不可预测，不能边算边直接流式上传到 S3。这种「为了一个特性牺牲一部分性能」的取舍（多一次本地写），在工程上很常见。

版本路由：不读 Magic

V3 还做了个反直觉的设计——不通过读文件 Magic 来判断版本。版本路由完全在调用方：

• 构建侧：ScalarIndexCreator::Upload() 检查 SCALAR_INDEX_ENGINE_VERSION 配置
• 加载侧：SealedIndexTranslator 检查配置
• Go 控制面：CurrentScalarIndexEngineVersion 常量控制

为什么不读 Magic？避免「加载时才发现版本不对」的问题——版本在构建时就确定了，并在元数据里记录。Magic 还是会写（用于校验），但不参与版本决策。这是把「防御式检查」和「版本路由」解耦的干净做法。

6. AISAQ：DISKANN 在三角上的新坐标

最后聊聊 AISAQ，它是 2026 年 6 月新加进来的索引（knowhere v3.0.4，beta 2.6.4）。看官方文档（aisaq.md）的描述，AISAQ 是 DISKANN 的扩展，主打 Near-Zero DRAM。

DISKANN 已经是磁盘索引了，AISAQ 还要更进一步压内存。两条路线的对比：

模式	PQ 数据位置	单节点访问 I/O	磁盘占用
DISKANN	内存（DRAM）	1 次（raw vector + edgelist）	中等
AISAQ-Performance	磁盘（inline，冗余存储邻居 PQ）	1 次（raw + edgelist + 邻居 PQ）	大（冗余）
AISAQ-Scale	磁盘（分离存储，rearrange 优化）		小

这是个内存占用 vs IOPS vs 磁盘占用的三角权衡。DISKANN 把 PQ 放内存，省 IOPS 但吃内存；AISAQ-Performance 把 PQ 挪到磁盘，省内存但磁盘占用变大（冗余存储邻居 PQ）；AISAQ-Scale 进一步优化存储布局，磁盘占用小但 IOPS 变多。

回到前面那个源码常量，DISKANN 的 UsedDiskMemoryRatio = 4，AISAQ 是 64——内存占用差 16 倍。AISAQ 的存在回答了一个问题：当数据规模超过 DRAM 容量时，用磁盘 IOPS 换 DRAM 是值得的。10 亿向量级别，DISKANN 可能要几十 GB 内存，AISAQ 只要 1-2 GB 就能跑起来。

这也是为什么 knowhere: 配置段里同时定义了 AISAQ 和 DISKANN 的参数——它们都是磁盘索引家族，但定位在光谱的不同位置。

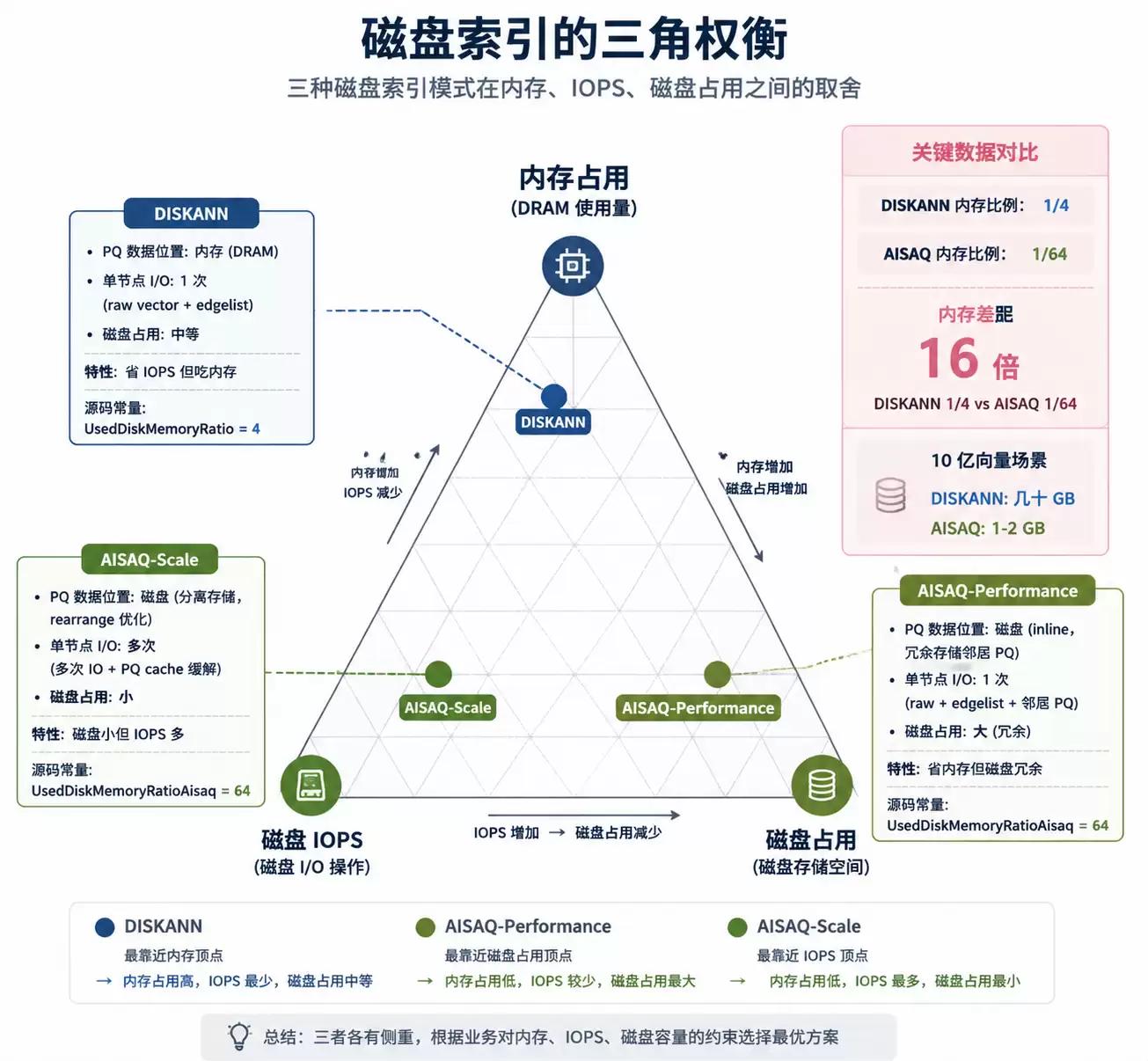

DISKANN / AISAQ 在内存-IOPS-磁盘三角上的坐标

图 3：DISKANN、AISAQ-Performance、AISAQ-Scale 在内存-IOPS-磁盘三角上的不同坐标

7. 「索引」在 Milvus 是三类技术栈的统称

写到这儿，一个被广泛误解的概念该澄清了。在 Milvus 里，「索引」不是一个东西，而是至少三类独立技术栈的统称。

向量索引

图（HNSW 系列）、聚类（IVF 系列）、量化（SQ/PQ/RABITQ）——这是大家最熟悉的那类。技术栈来自 faiss、hnswlib、NGT、annoy，由 Knowhere 统一封装。

标量索引

排序（STL_SORT）、位图（BITMAP）、倒排（INVERTED，基于 Tantivy）。标量 AUTOINDEX 按数据类型路由：int/varchar/float/json 默认 HYBRID（构建时按基数自动选 BITMAP 或 STL_SORT），bool 用 BITMAP，geometry 用 RTREE。

基数阈值 BitmapCardinalityLimit = 100 写在源码里——不同值数量 ≤ 100 用 BITMAP，否则用排序索引。HYBRID 是「用户不知道数据分布时的安全默认」。

主键索引

这个最容易被忽略。主键索引用 BBhash（最小完美哈希）+ Value Array，跟向量索引和标量索引完全不是一套技术栈。来自 20250429-primarykey_index.md 设计文档。

它的目标是跨 segment 的 PK 快速定位（去重、点查、删除转发优化）。文档给的对比数据：PK 索引查询 ~200ns/次，10-20M QPS/节点；10000 个 Bloom Filter ~0.1ms/次，~1000 QPS/节点。差距大概 500 倍。内存效率也高：BBhash 2-4 bits/key + Value Array 4 bytes/key ≈ 4.5 bytes/key，10 亿 key ≈ 4.5GB。

三类索引各有独立的算法、格式、版本管理、演进节奏。向量索引在向量化召回上发力，标量索引在过滤和点查上发力，主键索引在精确去重上发力。把「索引」理解成单一概念是错的，理解成三类技术栈的统称，很多设计决策才说得通——比如为什么标量 V3 格式要独立设计，为什么标量索引的版本管理要单独做对称化。

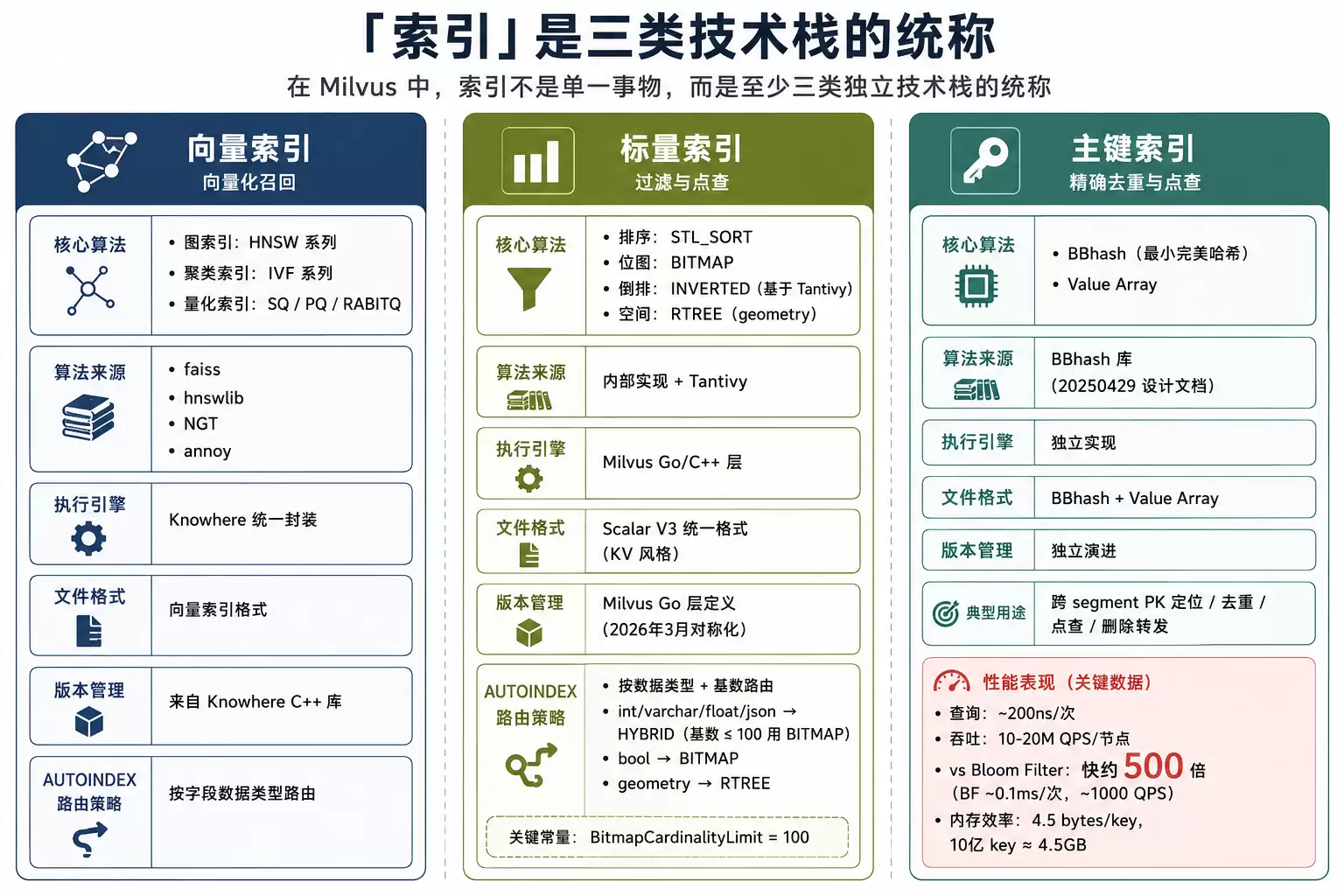

三类索引技术栈的边界

图 4：向量索引、标量索引、主键索引三类技术栈的边界

写在最后

把这篇拆的东西归拢一下：

• AUTOINDEX 是三层填充管线，不是智能算法。Proxy 分流、Knowhere 补参、特殊索引追加运行时参数，每层只填用户没给的。
• CPU/GPU 分流在编译期决定，靠 Go build tag 选 HNSW_SQ 或 GPU_CAGRA。运行时没检测。
• Knowhere 是 C++ 执行引擎，Milvus 是 Go 控制面，CGO 桥接，bit flags 编码索引特性，资源比例是源码里写死的经验值。
• 版本管理全取 MIN/MAX，保守到偏执，但支持滚动升级。这套模式正被标量索引对齐。
• 标量 V3 格式选了通用性，牺牲列式优化换取对异构索引类型的兼容。
• AISAQ 是 DISKANN 的新坐标，用磁盘 IOPS 换 DRAM，适配超大规模数据集。
• 「索引」是三类技术栈的统称：向量索引、标量索引、主键索引，各有独立演进。

有意思的是，Milvus 团队做的几个核心取舍都偏保守：build tag 编译期分流、版本 MIN/MAX 聚合、硬编码资源比例、KV 风格的标量格式。这些选择单独看都不「先进」，但放在一起构成了一个可预测、可滚动升级、行为稳定的系统。对一个分布式数据库来说，这比花哨更重要。

写完这一篇，查询加速这条线（索引引擎）就大致覆盖完了。跟前面两篇数据隔离（多租户）、数据维护（Compaction）合在一起，Milvus 的核心子系统也算是有了一个相对完整的源码级视角。后续如果再挖，可能会去聊聊 WAL 消息链或者 Segment 加载策略，看精力。
