Tektronix PCIe6.0 CEM测试方案获得PCI-SIG协会Gold Suite认证

PCI-SIG在最近的开发者大会上丢出一个重磅消息：PCIe 6.0 Compliance Program定于7月正式启动。这意味着，经过数年打磨，从规范到测试方法再到前期验证，PCIe 6.0终于要进入真正意义上的产品一致性认证阶段了。

几乎同时，Tektronix也拿到了“入场券”——被正式认定为PCI Express 6.0 CEM一致性测试的Approved Test Solution Provider，其PCIe 6.0 Compliance Test Suite获得了PCI-SIG的Gold Suite认证，覆盖发射端、LEQ、PLL等关键电气测试项目。对于AI服务器、高性能计算平台和下一代数据中心来说，这不仅是生态成熟的一个标志，更意味着产业链有了可靠的验证工具。

AI时代推动PCIe加速演进

说到底，人工智能正在改写的不仅是算法，还有整个计算产业的底层逻辑。以前，系统性能的提升主要靠CPU更快；现在，关键瓶颈变成了数据在CPU、GPU、翻跟斗、存储和网络之间的流动效率。大模型训练规模越大，AI服务器内部的海量数据交换就越依赖高速互连。

PCI Express作为应用最广泛的高速互连标准，早已不是当初那个PC扩展总线，而是现代计算平台的核心基础设施。从PCIe 1.0到PCIe 5.0，每一代都在用带宽升级推动产业进步。PCIe 6.0把速率推到64GT/s，带宽比前代翻了一番。

这次升级最核心的变化，是引入了PAM4调制。和传统的NRZ信号不同，PAM4用四个电平来传输信息，同一频率下吞吐量大幅度提升。为了应对高速传输中的数据完整性问题，PCIe 6.0还加入了FLIT模式和FEC机制。

但性能提升从来都伴随着验证难度的陡增。PAM4系统的眼图开口更小，噪声容限更低，信号完整性要求高了一大截。工程师不光要看传统的眼图和抖动，还得用SNDR这类指标来衡量PAM4信号的质量。接收端的验证难度也明显上升，JTOL、Stress Signal、Receiver Calibration这些项目逐渐成了验证工作的核心。

所以说，PCIe 6.0不只是一次标准迭代，更是高速接口测试方法、测试平台和自动化验证能力的全面升级。对于产业链上的厂商来说，有没有成熟可靠的测试方案，已经直接关系到PCIe 6.0产品能否顺利推出。

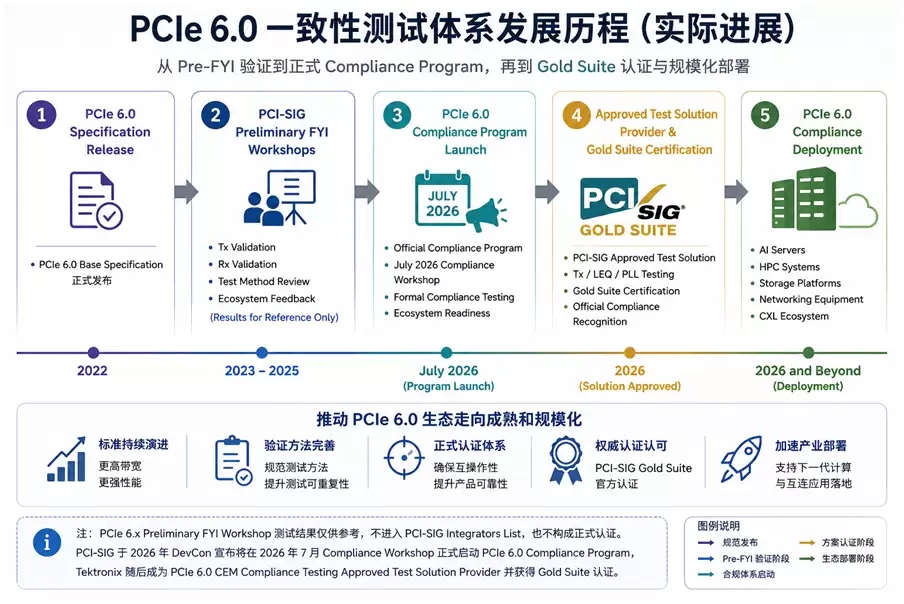

从Pre-FYI到Compliance Program：一个必经的成熟过程

PCIe 6.0能走到今天，PCI-SIG做了大量铺垫。过去几年里，他们持续举办PCIe 6.x Preliminary FYI Workshop，邀请芯片厂商、系统厂商、测试设备公司一起参与测试方法的验证。

这些Workshop的目的不是给产品发认证，而是检验将来Compliance Program里的测试流程、方法和校准机制是否真的靠谱。参与者执行发射端和接收端测试以及校准项目，把结果反馈给PCI-SIG，用来迭代测试规范。

因为标准和验证体系当时都在完善中，所有测试结果都标为“仅供参考”，不算进正式认证体系，也不会出现在官方的Integrators List里。换句话说，整个产业之前做的是“验证测试方法本身”，而不是“验证产品是否符合标准”。

这种模式对新一代高速接口来说至关重要。PCIe 6.0引入PAM4之后，测试的复杂度远超以往任何一代。如果没有足够长的生态磨合过程，各家对测试结果的理解很可能不一样，最终影响互操作性。

这次PCI-SIG正式宣布7月启动Compliance Program，等于是在说：测试规范、方法和校准流程都已经成熟了。从今往后，PCIe 6.0产品可以按统一标准来做正式的一致性验证。

从产业角度看，这个变化意义不小。第一，PCIe 6.0正式从技术验证迈入规模化部署；第二，芯片厂商、服务器厂商、设备供应商都有了统一的验证依据；第三，整个生态的兼容性和互操作性会大幅提升。

对于AI服务器、高性能计算和数据中心设备而言，统一的一致性认证体系能有效降低开发风险，加快产品上市节奏。

Tektronix Gold Suite认证方案：到底能做什么

随着PCIe 6.0 Compliance Program启动，Tektronix正式拿到了PCI Express 6.0 CEM一致性测试的Approved Test Solution Provider身份。这意味着它的测试方案已经通过PCI-SIG认可，可以用于正式的一致性测试。

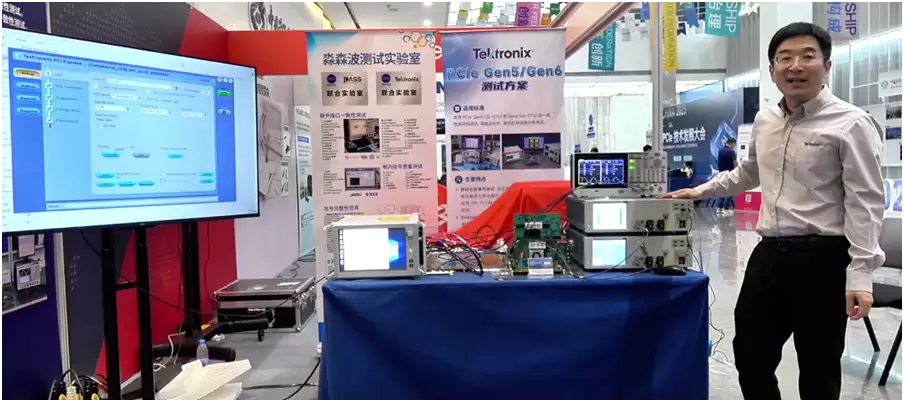

话说回来，去年泰克和安立就在PCIe技术发展大会上联合展示过物理层发送端和接收端的一致性测试方案，还和澜起科技现场实测了PCIe Gen6 Retimer产品。

PCIe 6.0发射端（Tx）一致性测试方案

针对64 GT/s PAM4信号带来的挑战，Tektronix基于经PCI-SIG Gold Suite认证的DPO70000SX实时示波器平台，构建了完整的发射端一致性测试方案。这套方案结合了TekExpress自动化软件、PAMJET PAM4分析工具和PCI-SIG官方的SigTest分析引擎，能自动完成PCIe 6.0 Base与CEM规范要求的发射端验证，包括SNDR测量、PAM4信号完整性分析、Tx Equalization Preset测试以及Reference Clock一致性测试。操作者通过自动化波形采集、夹具去嵌入、多Lane测试和一键生成测试报告，能大幅缩短测试时间，而且测量结果和分析流程与PCI-SIG Workshop保持一致。

PCIe 6.0接收端（Rx）一致性测试方案

在接收端验证上，Tektronix和Anritsu MP1900A误码仪联手推出了完整的PCIe 6.0 TekRxTest Suite解决方案。这套方案基于DPO70000SX实时示波器和MP1900A平台，能自动完成PCIe 6.0 Rx测试中最复杂的Stressed Eye Calibration、TP2/TP3校准、Link Training、Receiver Link Equalization、Transmitter Link Equalization以及Jitter Tolerance测试。通过向导式界面和自动化校准流程，系统可以自动生成并优化DMI、CMI、RJ、SJ和PAM4 Stress Eye，大幅降低传统Rx验证中的人为误差。对AI服务器、交换机、加速卡和CXL设备开发团队来说，这项能力能帮他们更快完成链路训练验证和接收端裕量分析，加速PCIe 6.0产品的开发与一致性认证。

从测试合规到验证效率

除了满足规范，Tektronix方案的另一个价值是帮客户建立更高效的产品开发流程。芯片设计公司可以更早发现问题，服务器和系统厂商能更快完成平台验证，生态伙伴也能更顺畅地做互操作性测试。

随着AI基础设施建设不断加速，PCIe 6.0已经成为未来高速互连架构的关键拼图。这次获得Gold Suite认证并成为Approved Test Solution Provider，既是Tektronix在高速接口测试领域长期积累的体现，也为产业提供了面向未来的完整验证能力。
