VASP 计算差分电荷密度 (CDD) 实操全指南：原理、步骤与结果解析

差分电荷密度，这个在计算材料学论文里几乎“刷屏”的分析工具，到底该怎么用才专业？它绝不仅仅是为了让论文插图多一张彩图，其真正价值在于，能像“电子显微镜”一样，直观揭示化学键的本质、电荷转移的路径，乃至催化反应最核心的活性位点。

今天，我们就来彻底搞懂它在VASP中的计算逻辑、标准操作流程，以及如何避开那些常见的“坑”。

一、基本原理与核心应用

简单来说，差分电荷密度描述的是“结合”与“分离”状态下的电子云差异。它的数学表达式很直观：

Δρ = ρ_total - Σρ_fragment

这里，ρ_total 是整个体系（比如催化剂吸附了分子）稳定后的电荷密度；而 Σρ_fragment 则是将体系中各个组成部分（比如孤立的催化剂和自由的分子），原封不动地放在总体系的坐标下，分别计算其电荷密度后再相加。

这个“差值图”才是关键：它过滤掉了原子自身的电子背景，只留下成键或相互作用导致的电子重新分布。

核心应用场景

弄懂它能干什么，比记住公式更重要：

看到成键区域电子积累（Δρ>0），那很可能存在共价键；如果电子明显从一方转移到另一方（Δρ<0区域和Δρ>0区域分离），则暗示离子键特性。

反应物在催化剂表面哪个原子上得到或失去电子？电荷转移了多少？差分电荷图能给出直观答案，是定位活性位点的利器。

两种材料接触时，界面处电荷如何重新排布？内建电场方向如何？一张差分电荷图胜过千言万语。

引入一个缺陷或掺杂原子后，周围的电子结构是如何被扰动的？电荷是局域在缺陷周围，还是离域到整个体系？

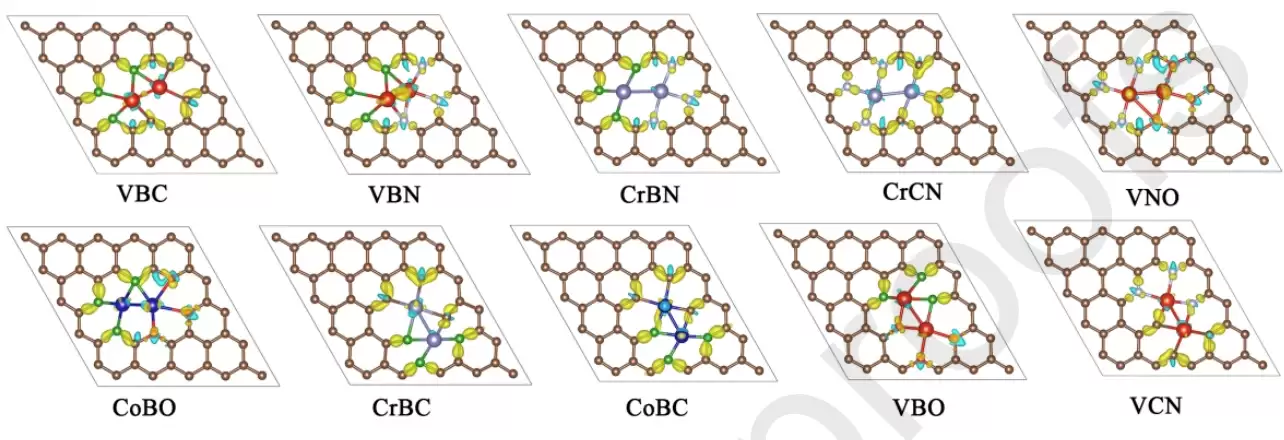

差分电荷密度物理意义示意图 [DOI: 10.1016/j.jechem.2026.04.027]（图中黄色区域代表电子积累（Δρ>0），青色区域代表电子耗尽（Δρ<0），清晰展示了从原子A到原子B的电荷转移及在键合区域的积累过程。）

二、标准计算流程（三步法）

一个可靠的结果，必须遵循严格的步骤。任何偷懒都可能让后续分析失去意义。

第一步：结构优化（这是基石，不能跳过）

首先，你必须得到一个能量最低的稳定构型。用这个优化后的结构（CONTCAR）进行后续所有静态计算。

INCAR, POSCAR, KPOINTS, POTCAR。

EDIFF = 1E-6 （电子步收敛标准）
EDIFFG = -0.01 （离子步收敛标准，力小于0.01 eV/Å）
ISIF = 3 （优化晶胞和原子位置，适用于体相）或 ISIF = 2 （只优化原子位置，适用于表面/分子）

第二步：总体系静态电荷密度计算

将优化好的CONTCAR重命名为POSCAR，进行高精度静态自洽计算，目的是获取高精度的总电荷密度文件。

SYSTEM = Total system charge density
ENCUT = 520           # 比结构优化时提高10-20%，确保电荷密度精度
ISTART = 0            # 从头开始计算
ICHARG = 2            # 从原子电荷初始化
ISMEAR = 0            # 对于半导体/绝缘体用0（Gaussian smearing），金属可用1
SIGMA = 0.05
PREC = Accurate       # 高精度模式，必要
LAECHG = .TRUE.       # 输出芯电子(AECCAR0)和价电子(AECCAR2)密度，关键！
LCHARG = .TRUE.       # 输出总电荷密度CHGCAR
LWA VE = .FALSE.       # 不输出波函数，节省存储空间
NSW = 0               # 静态计算，不进行离子弛豫

重点关注 CHGCAR（总电荷密度）、AECCAR0 和 AECCAR2。

第三步：各独立片段的静态电荷密度计算

这是最容易出错的一步。核心原则是：

。

1. 复制总体系计算用的 INCAR、KPOINTS、POTCAR。
2. 修改 POSCAR：

   保持晶胞参数完全不变
   ，只删除不属于当前片段的原子。例如，计算吸附分子的片段，就只保留分子的原子坐标。
3. 确保 INCAR 中 LAECHG 和 LCHARG 仍为 .TRUE.，其他参数（尤其是 ENCUT, K点）与总体系计算

   严格一致
   。

对每个定义的片段，重复此操作。

三、差分电荷密度计算与可视化

电荷密度相减（推荐使用VASPKIT自动化）

手动处理多个CHGCAR文件既繁琐又易错。VASPKIT工具可以一键完成：

1. 将总体系的CHGCAR重命名为 CHGCAR_total。
2. 将各片段的CHGCAR相应重命名为 CHGCAR_frag1, CHGCAR_frag2…
3. 运行VASPKIT，输入功能号 113 (Charge Density Difference)。
4. 按提示依次输入总文件和片段文件的路径。
5. 得到输出文件 CHGDIFF.vasp，这就是你要的差分电荷密度文件。

价电子差分电荷密度（更精确的选择）

有时为了排除原子核附近剧烈变化的芯电子干扰，我们只关心参与成键的价电子。这时可以计算价电子差分密度：

Δρ_valence = AECCAR2_total - Σ AECCAR2_frag

原理很简单：AECCAR2 文件存储的就是价电子密度。使用VASPKIT的功能号114可以直接计算。

可视化（VESTA是标配）

得到 CHGDIFF.vasp 后，用 VESTA 软件打开：

1. 点击菜单栏的

   Edit → Properties → Isosurfaces
   。
2. 点击 “New”，新建一个等值面。
3. 在 “Isosurface level” 设置等值面数值。这个值需要尝试，通常从 ±0.001 或 ±0.01 e/ų 开始调整，直到图形清晰、美观地展示出电荷转移区域。
4. 在 “Color” 选项卡中，为正等值面（电子积累）设置醒目的颜色（如黄色或红色），为负等值面（电子耗尽）设置另一种颜色（如青色或蓝色）。
5. 可以结合 “Style” 选项卡调整等值面的透明度，使其与背景的原子球模型协调。

四、关键注意事项与常见问题

理论懂了，流程会了，但细节决定成败。下面这些点，往往是新手和老手的区别。

片段选取原则

• 坐标冻结：
  片段中原子坐标必须与总体系中的完全一致，绝不能对片段单独做结构优化。

• 合理分割：
  对于吸附体系，通常分为“基底”和“吸附物”。对于复合催化剂，可按化学直觉或成键情况划分。

• 避免重叠：
  确保片段之间没有非物理的电子云重叠或真空间隙，这会导致差分结果出现无意义的噪声。

计算精度控制

• 截断能（ENCUT）：
  必须足够高。过低的 ENCUT 会导致电荷密度出现锯齿状噪声，差分结果完全不可信。建议静态计算时使用比优化更高的值。

• K点网格：
  静态计算的K点密度应高于或至少等于结构优化时的密度，以确保电荷密度在倒易空间充分采样。

结果解读误区

• 别只看图的大小：
  等值面显示的区域大小受所选等值面数值影响很大。不能直接说“黄色区域大”就代表电荷转移多。必须结合

  Bader电荷分析
  进行定量计算。

• 注明等值面数值：
  在论文的图注中，务必明确写出“等值面数值为 ±0.01 e/ų”，这是学术规范。

• 理解其相对性：
  差分电荷密度展示的是相对变化，而不是绝对的电荷密度值。它告诉你“哪里变多了，哪里变少了”，但“变多”的区域其绝对电荷密度值可能仍然很低。

常见错误排查

如果结果看起来很奇怪，请按顺序检查：

1. 晶格参数不一致：
   计算片段时是否无意中修改了POSCAR中的晶胞参数？这会导致电荷密度网格无法对齐。

2. 赝势不统一：
   总体系和所有片段是否使用了完全相同的POTCAR文件？不同版本的赝势会导致基组不同，结果无意义。

3. 缺少AECCAR文件：
   INCAR中是否设置了 LAECHG = .TRUE.？没有它就无法计算价电子差分。

4. 等值面数值不当：
   是否使用了太小的等值面数值（如±0.0001）？这会把计算噪声也显示出来。尝试调大到±0.005或±0.01看看。

说到底，差分电荷密度是一个强有力的“可视化证据”。掌握其正确的计算和解读方法，能让你的理论计算工作不仅止步于获得几个能量数字，更能深入机理，讲出一个有图有真相的完整科学故事。
