"多路全景视频实时拼接融合"边缘计算网关几种拼接方式

今天咱们来聊聊全景视频实时拼接融合边缘计算网关的事儿，具体说说它对前端摄像头机位部署方式有哪些要求。要搞懂这个，首先得明白一个基础概念：什么是摄像头的机位？说白了，就是摄像头摆放或安装的具体位置。这和多目全景监控摄像机的拼接设计结构是一个道理——机位怎么摆，直接决定了后续视频拼接融合的效果好坏，以及技术实现的难易程度。

目前，市场上主流的后端全景拼接融合方案，对应着四种常见的前端摄像头安装方式。不过，无论采用哪种方式，要想实现高质量的全景视频实时拼接，都得满足两个最基础的条件：第一，前端摄像头必须使用定焦镜头；第二，每个摄像头之间的监控画面要有足够的重合区域。这两个条件是硬门槛，缺一不可。

第一种：横向拼接

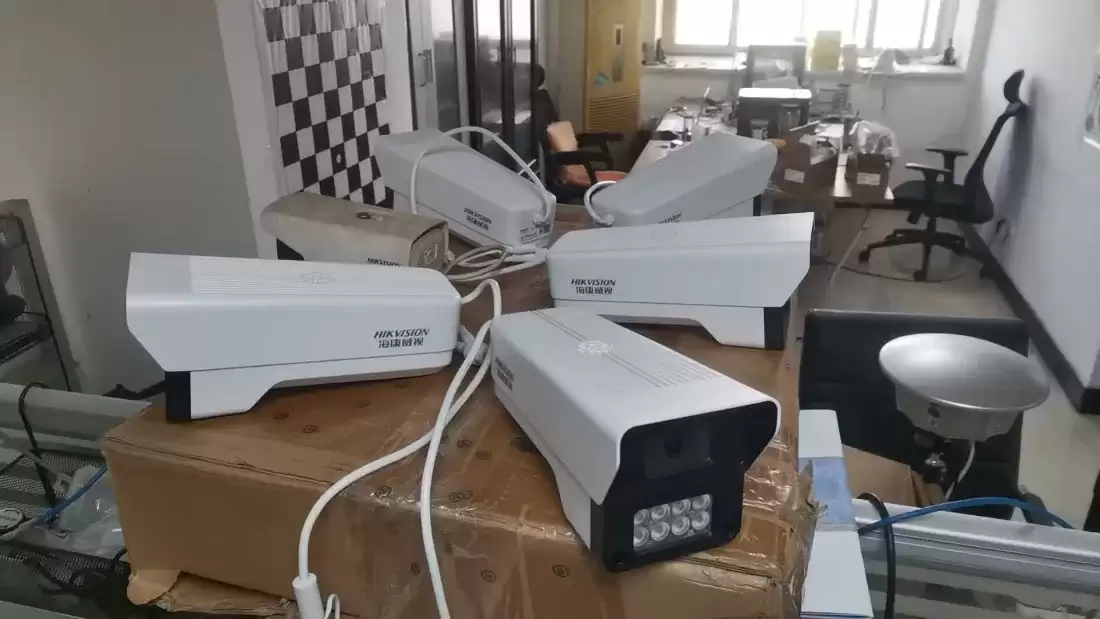

这种结构要求将参与拼接的前端摄像头，按照现场环境部署在一条横向的直线上。这种线性排列方式，最终能拼接融合出180度的水平视角画面，是目前应用最广泛、也最成熟的一种拼接结构。

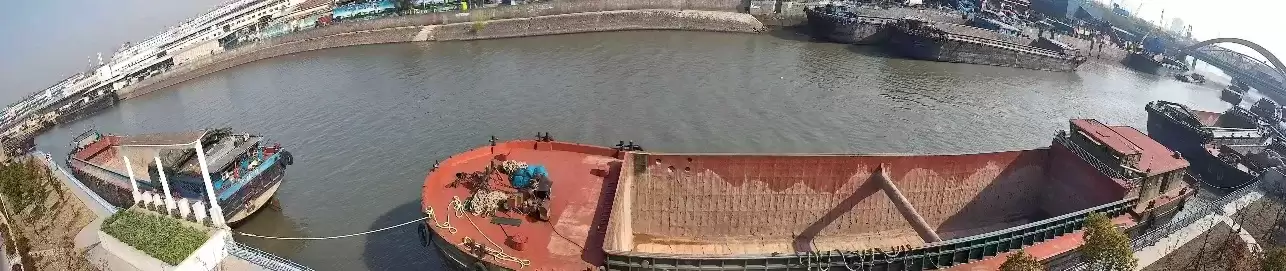

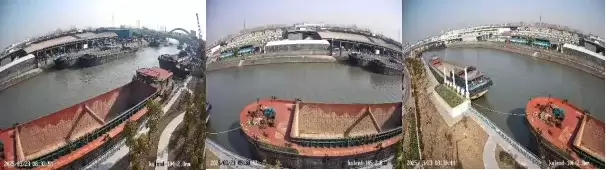

其拼接效果大致如下图所示：

第二种：纵向拼接

如果说第一种是“横向一字排开”，那么第二种就是“纵向一字排开”。它可以将多个摄像头的画面拼接成一个超大垂直视角，相当于把横向拼接获得的水平视角，直接翻转了90度。这种结构特别适用于那些需要关注垂直方向大范围场景的应用，比如高层建筑立面监控、矿井或竖井监测等，实际应用场景其实不少。

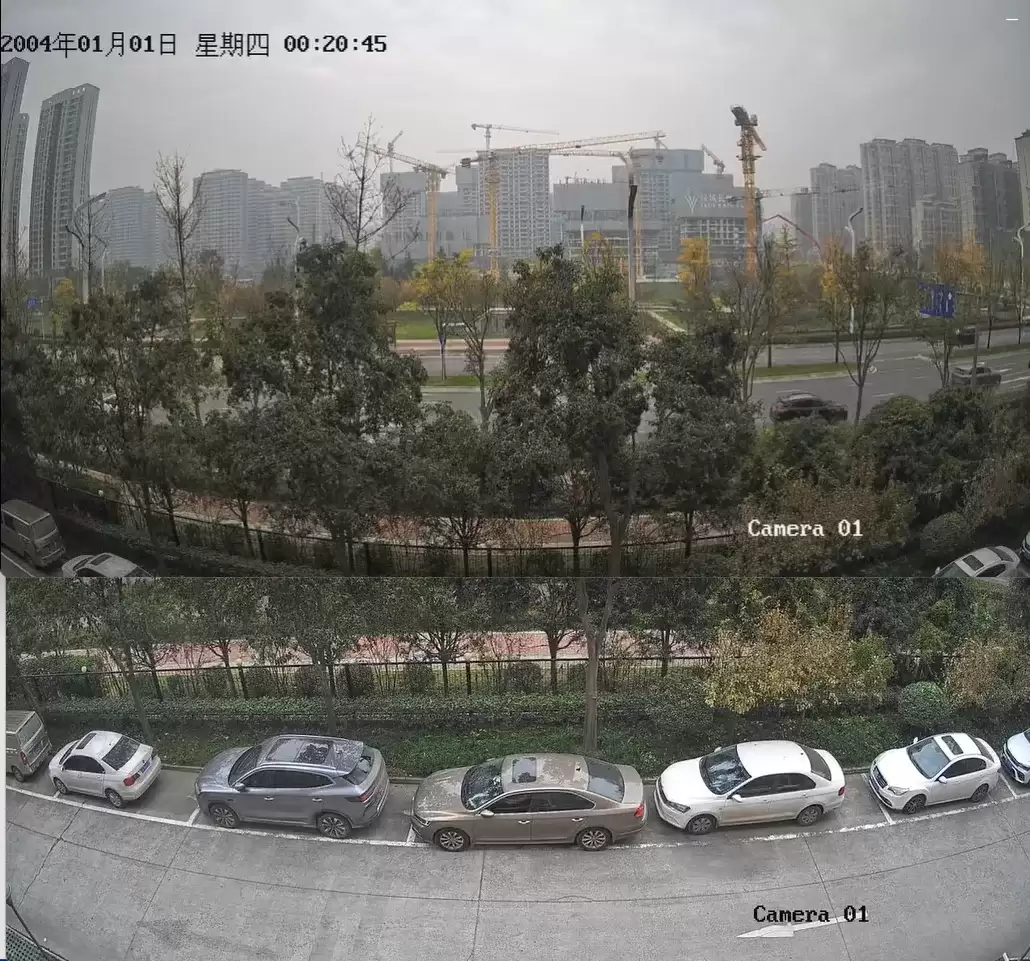

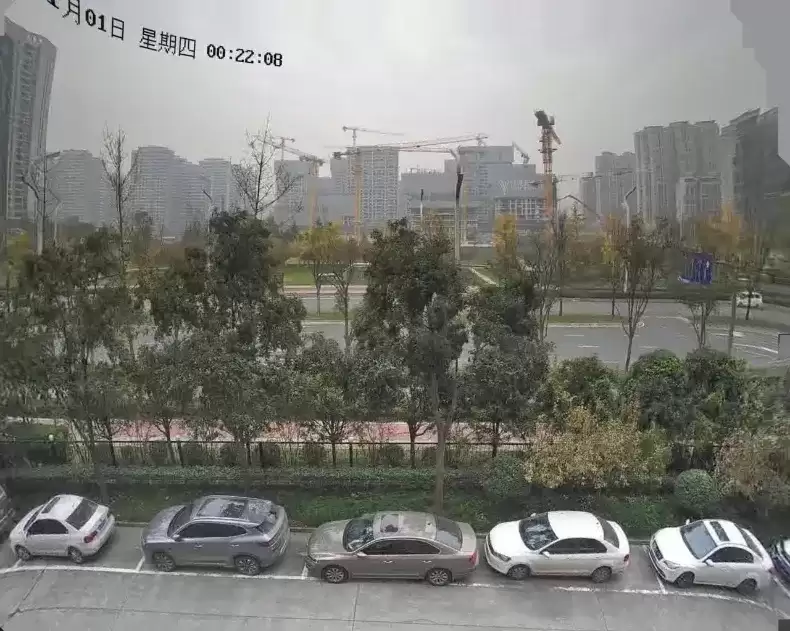

拼接效果如下图所示：

第三种：环形拼接

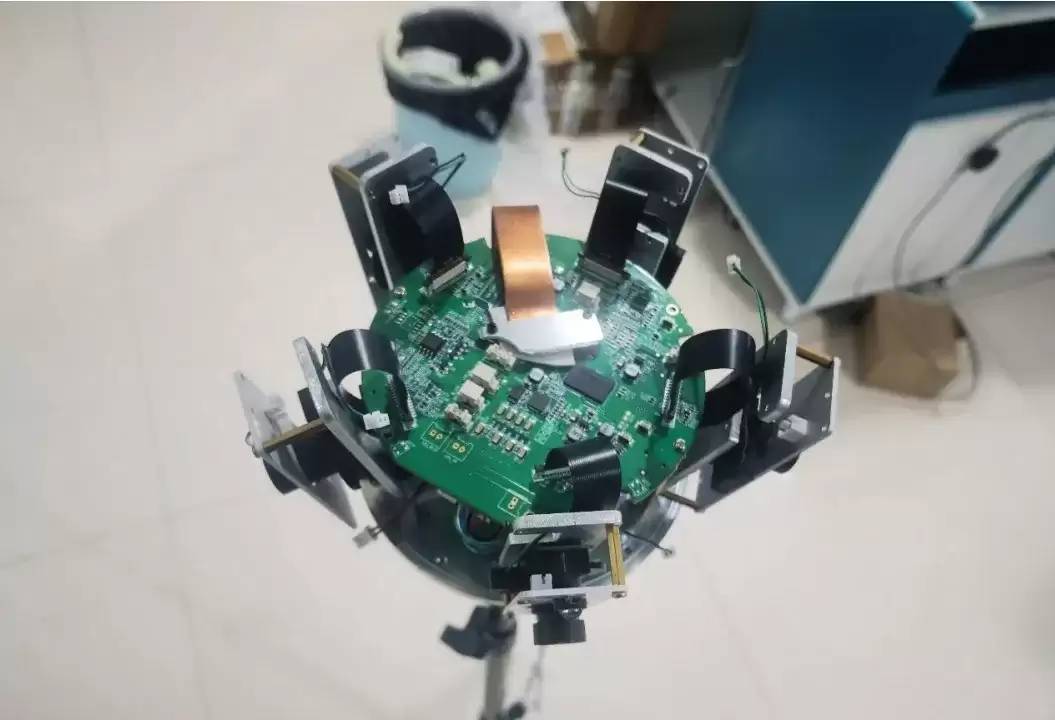

环形拼接细分下来有两种模式：环形外拼和环形内拼。环形外拼，是指摄像头镜头朝外，围绕一个圆心辐射状部署，最终能拼接出360度的全景画面。而环形内拼则恰恰相反，摄像头镜头朝向圆心，主要用于展示被拍摄物体各个角度的细节和整体轮廓。正因为拍摄目标与用途截然不同，环形内拼与环形外拼所使用的核心算法和具体拼接方式也完全不一样。

第四种：穹顶形拼接

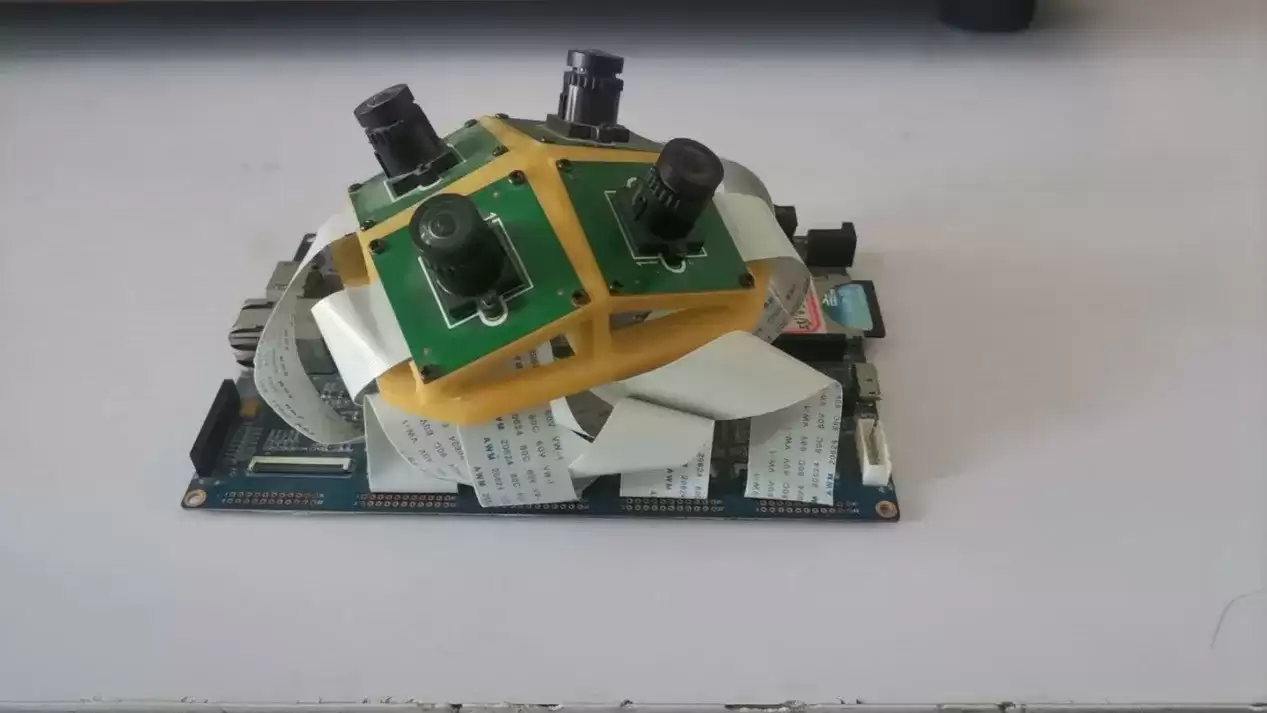

最后这种穹顶形拼接，可以说是所有拼接方式里技术复杂度最高的一种。其原理和设计结构相对复杂，这里就不展开细讲了，以后可以单独开一篇来深入探讨。为了让大家有个直观印象，先把这种拼接的设计结构图放在下面。

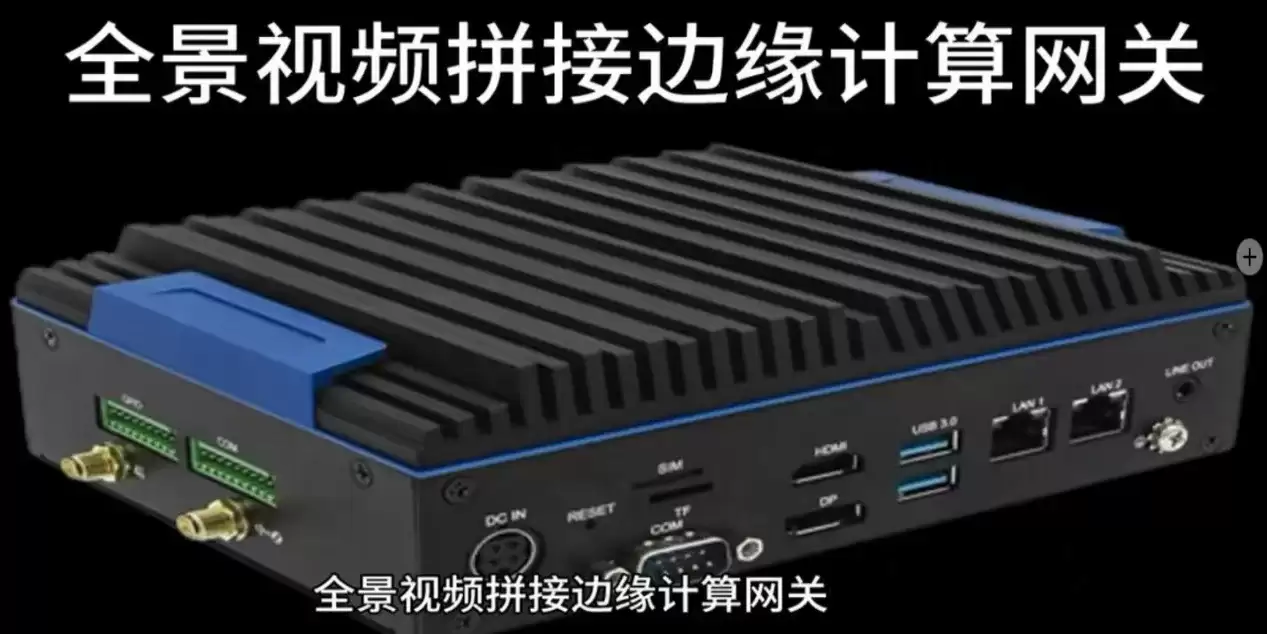

总结一下，以上介绍的几种拼接方式中，除了环形内拼和穹顶形拼接，我们的全景视频实时拼接融合边缘计算网关能够对其余几种结构进行有效的拼接融合处理，这已经能够满足市场上绝大多数应用需求。当然，技术探索没有止境，对于第四种穹顶形拼接，我们仍在进行深入的技术论证和实验测试。一旦取得突破性的效果，会第一时间与大家分享成果。
