AutoCAD2010画出虚线的详细介绍

来源:互联网 更新时间:2026-02-14 08:32

首先打开AutoCAD2010软件，再打开的AutoCAD2010软件窗口上面点击图层特性管理器按钮

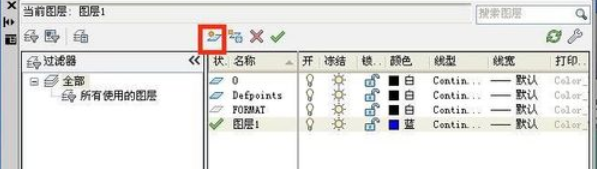

点击图层特性管理器按钮后出现图层特性管理器窗口，在窗口上面点击新建图层按钮

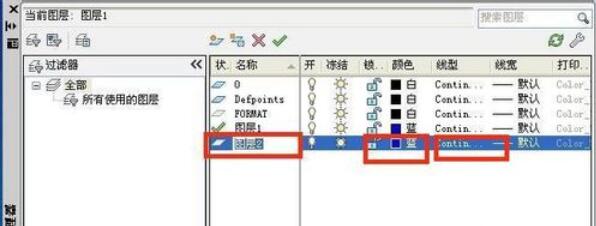

点击新建图层按钮后会在右侧出现一个新建的图层，点击图层的名称，将名称改成虚线，再点击图层的颜色，选择一个适合颜色。然后再点击图层的线型进行线性的选择。

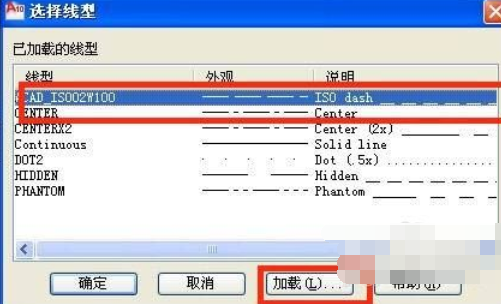

点击图层线型以后出现选择线型窗口，在窗口上选择合适的虚线线型，若没有，就点击窗口上面的加载按钮

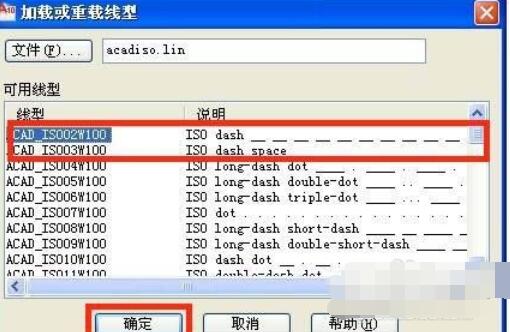

点击加载按钮后出现加载或重载线型窗口，在窗口上找到要选用的虚线线型然后点击确定

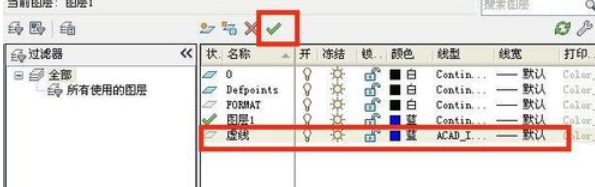

点击确定，再图层特性管理器窗口右边看到新建的图层的线型，点击该图层，再点击窗口上面的置为当前按钮把新建的图层设置成当前图层

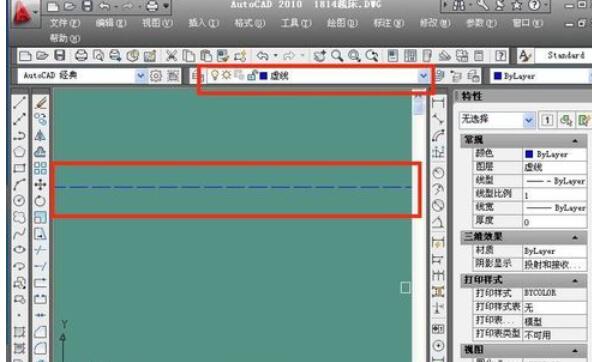

设定好虚线图层后，在设定虚线图层为当前图层的前提下画线，这样绘制出线就是虚线了。
