SolidWorks2020绘制外螺纹的操作过程

来源:互联网 更新时间:2026-02-17 02:45

SolidWorks2020绘制外螺纹的操作过程

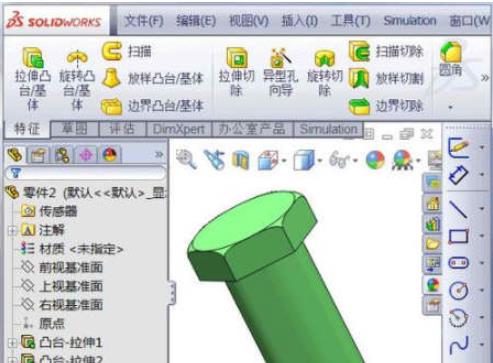

首先建好你要画螺纹的零件

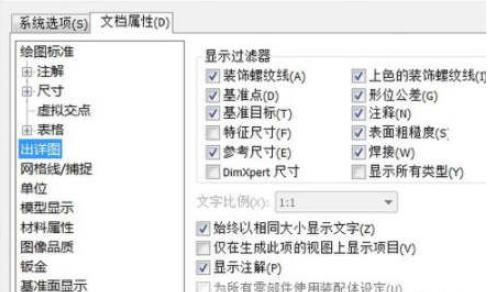

插入螺纹之前得先把“上色的螺纹装饰线命令打开”，否则插入了螺纹不会显示。打开文件菜单“工具”下拉菜单，选择“选项”，打开“文档属性”对话框

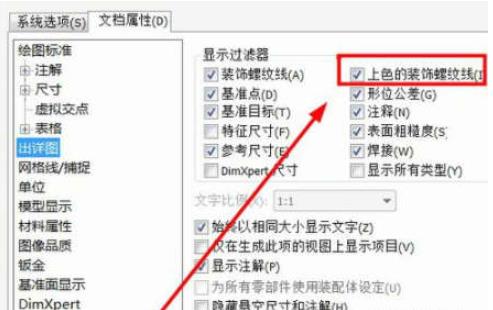

在选项设置中，勾选“上色的螺纹装饰线”

确定返回零件模式，在上方文件菜单栏“插入”，“注释”，“装饰螺纹线”

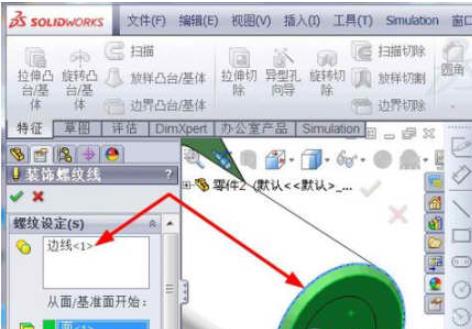

打开之后，选择边线，基准面，选择国家标准，选择螺纹类型，规格

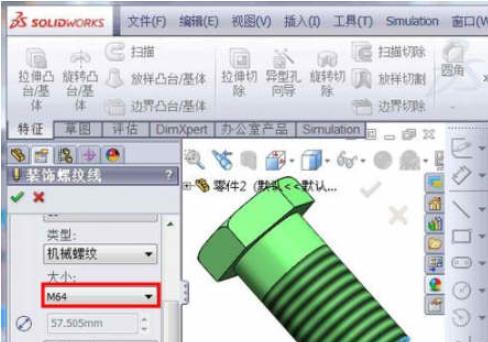

再选择螺纹的大小，我这里以M64的螺纹为例子，输入螺纹长度为150mm

确定螺纹就已经画好了，将螺纹导入工程图，螺纹的细实线和粗实线都出现了，螺纹就不用在画了，直接标注即可。

上面就是小编为大家带来的SolidWorks2020绘制外螺纹的操作过程，一起来学习学习吧。相信是可以帮助到一些新用户的。
