没见过如此惨烈的RTX 4090！严重扭曲、GPU/显存/电感全烧毁

11月3日消息，我们经常见到各种各样的显卡修复案例，但从来没有一块卡能够如此惨烈，几乎你能想到的每个地方都坏了，最终只能彻底放弃。

Northwest Repair最近收到了一块技嘉AORUS RTX 4090，客户反馈只是供电接口烧毁、部分元件脱落，但修着修着就发现，远没有如此简单，最终不得不放弃。

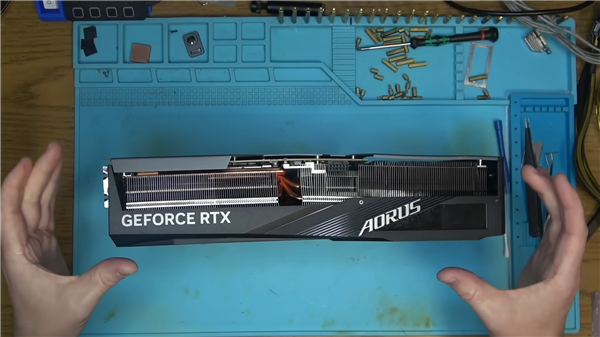

拿到显卡后，第一眼就可以看到明显的弯曲，背板还用了非原厂的塑料螺丝，但磨损严重，仿佛被人随意丢弃过。

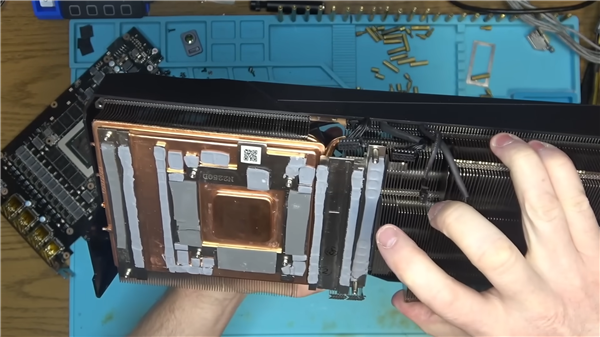

拆开后发现，PCB本身基本完好，但是散热器严重扭曲变形，不可能再掰回去。

热管状态良好，但是散热鳍片和VC均热板已经“分家”，显存和大部分MOSFET上的导热垫也已经掉落。

万用表检测提示，12V、1.8V、显存供电电路都已经完全短路，5V、PCIe供电还算正常。

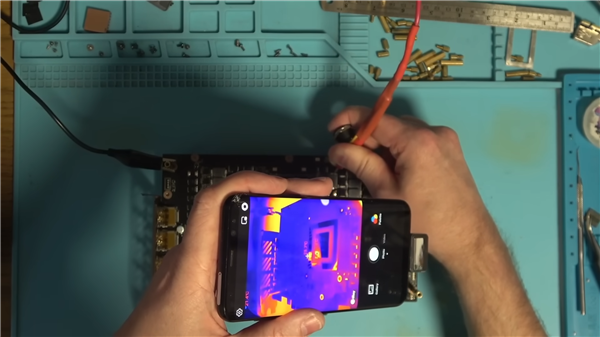

尝试给12V电路通电，热成像仪显示显存温度快速升高，说明12V短路已经影响了显存，而且可能进一步扩散，烧毁其他元件。

检测GPU芯片电阻，所幸没有短路，保留了最后一丝修复的希望。

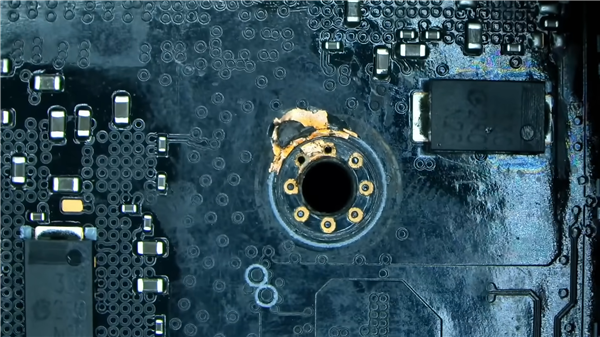

进一步放在显微镜下观察，可以看到这块卡应该是送修过，整体状态很差，不少元件都不见了，螺丝柱附近还有打磨的痕迹，说明有人用电动螺丝刀之类的工具操作过，但原因不详。

技术人员依旧不愿放弃，拆除了疑似故障的显存模块，但短路依然存在，证明了之前的假设。

接着将显存供电接地以稳定电压，随后注入更高电流，达到5A的时候SIC653A电感开始发光，说明已经烧毁，正是它让12V电压跑到了显存进而导致烧毁。

再拆掉损坏的MOSFET，短路消失了。

从一块废弃显卡上取下MOSFET更换上去，再次检测，除了显存之外其他短路都已不存在。

看似有希望了，但是再次给显存供电，GPU核心开始迅速发热，希望还是破灭了，最终证实GPU核心也已经被12V短路影响而报废，彻底失去了维修价值。

维修人员感慨，忙活了半天，本质上做的是“尸检”，而不是维修。
