Protel99se怎么给PCB铺地

来源:互联网 更新时间:2025-09-05 15:05

相信有许多的用户想知道Protel99se怎么给PCB铺地，下面让号令cc为你介绍一下吧，一起来看看！

Protel99se怎么给PCB铺地

首先，打开Protel99se

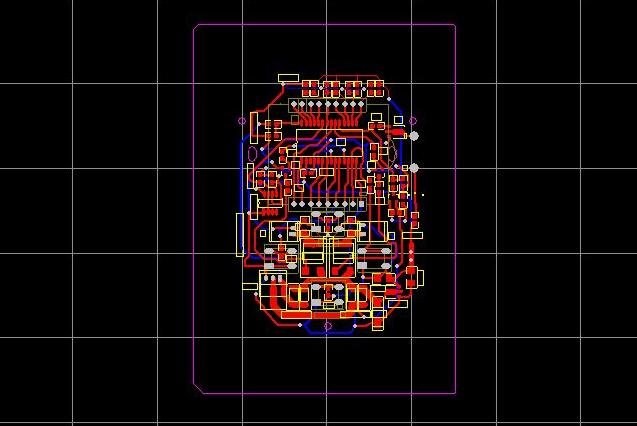

然后，画好PCB，需要连接VSS的地方可以暂时不用连接。

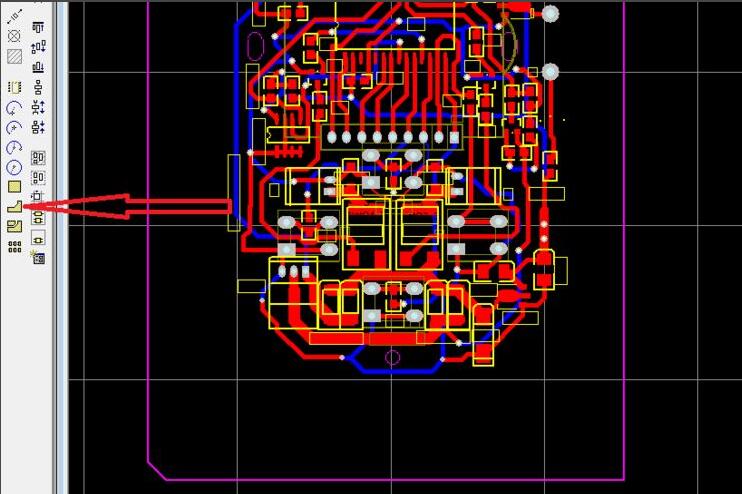

接着，点击"PlacePolygonPlane"弹出铺地选择设置。

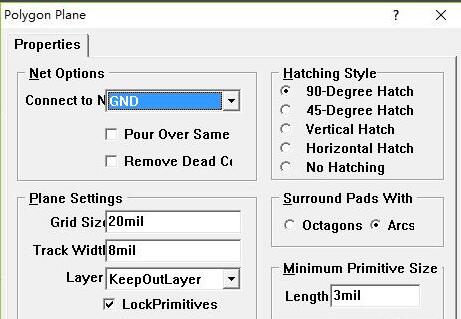

接着，设置 connet to net 选择GND。

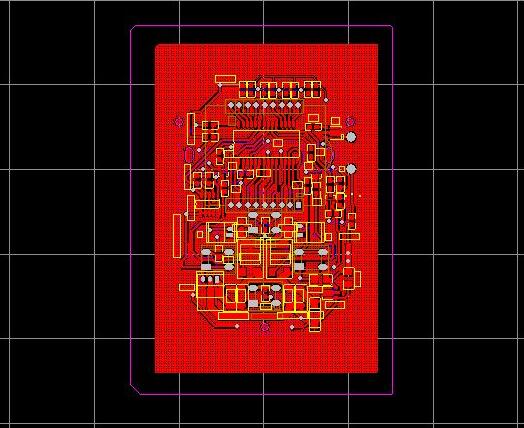

接着，选择电路板顶层，画线把需要铺地的区域包围起来即可铺地。

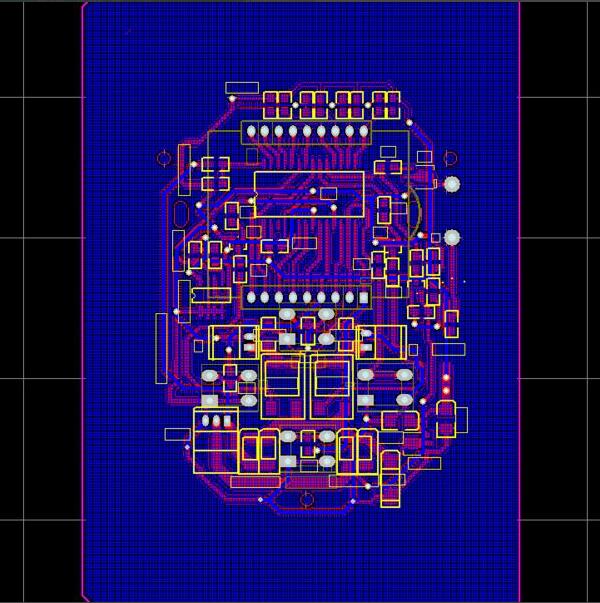

最后，使用同样的方法，切换到电路板底层，铺地即可。

结语：上面就是号令cc的小编为你收集的Protel99se怎么给PCB铺地，希望有帮到大家，更多相关的文章请关注号令cc。
