Solidworks工程图怎么插入中心符号线

或许有的童鞋还不清楚Solidworks工程图怎么插入中心符号线，下面让号令cc的小编为你带来答案哦，希望能帮助到你！

Solidworks工程图怎么插入中心符号线

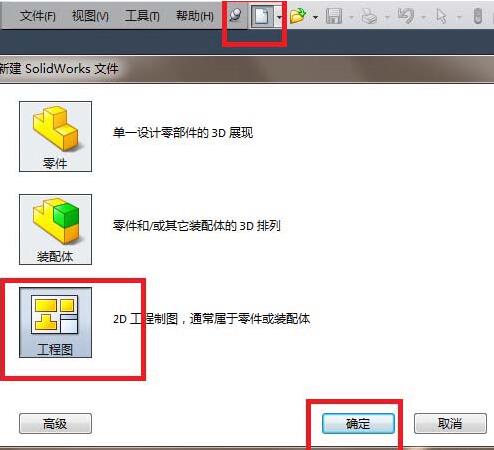

1、如图，打开Solidworks，新建一个工程图文件。具体操作见下图红色框选。

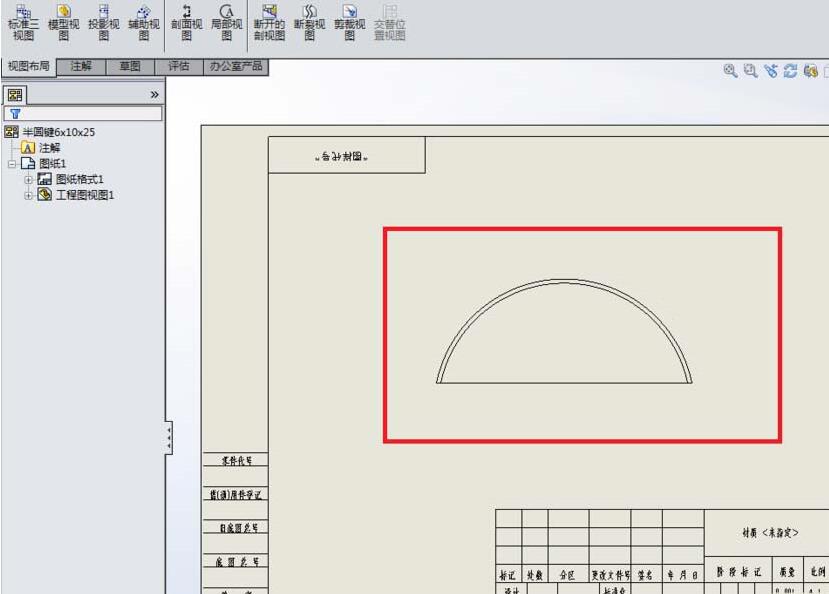

2、如图，新建的这个工程图中的圆弧是没有中心线的，更没有中心符号线，而我们要手动给它添加一个中心符号线。

3、如图红色框选、红色数字。

1)点击“注解”，来到注解工具栏

2)找到“中心符号线”图标，点击它。

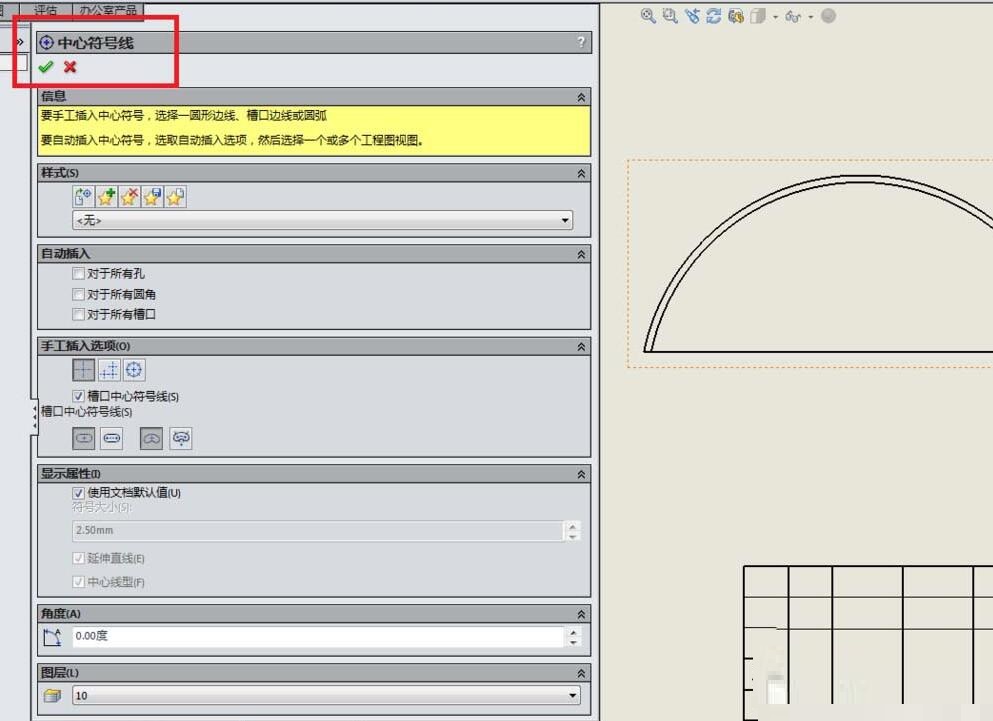

4、如图，弹出了“中心符号线”对话框，若没有特别的要求，那么对话框中的参数设置什么的都可以采用默认。

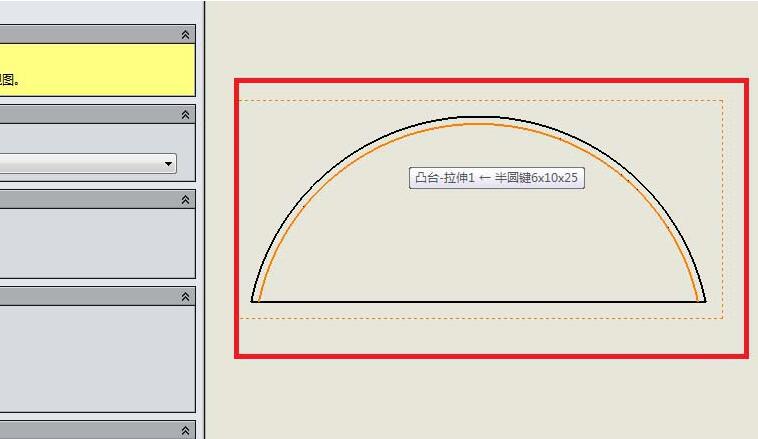

5、选择一个圆弧。如图红色框选所示，那个颜色变成橙色的圆弧段就是笔者选择的圆弧。

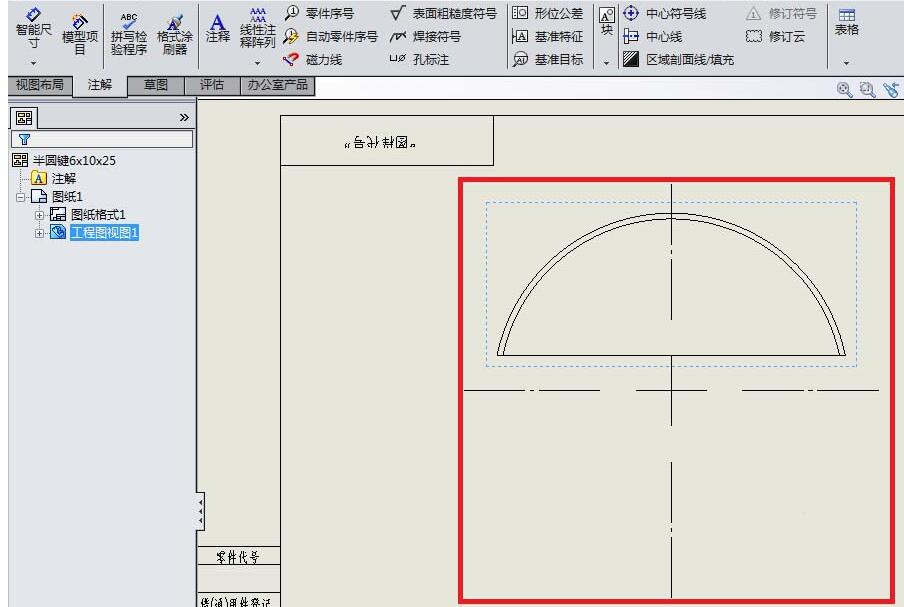

6、上一步刚刚选择完圆弧，这一步就如图所示，立马出现了中心符号线。

7、如图所示，点击“中心符号线”对话框左上角的√，完成中心符号线的添加操作。

8、如图，成功的给我们刚刚选择的圆弧添加了一个中心符号线。
