RTX 5090惨烈变砖 PCB都裂了！居然神奇修好 用了3根飞线

7月7日消息，Northwest Repairs是一家极具实力的硬件维修店铺，最近他们接手了一块损坏的PNY RTX 5090，相当惨烈，甚至PCB电路板都开裂了，这种情况确实不多见。

负责维修的Tony老师首先将显卡拆开，首先发现显存散热贴和VC均热板明显接触不良，但是VRM供电电路和表面元件看似良好。

上机，显卡根本没有真正上电，但是电路检测显示，GPU待机时的电流也有大约5A，对于RTX 5090来说基本正常，但也不算低。

将供电测试仪的输出电流从4A提高到8A，才给显卡上电，指示灯亮起，风扇开转，但依然无输出信号，说明GPU无法通过自检，看起来是供电问题。

接下来改用集显输出，开始检查显存芯片，果然一颗显存芯片被标记错误，于是拆下这颗显存，重新植球，再装回去。

好消息是，自检成功了。

坏消息是，风扇立刻开始100％转速狂转，PCIe接口信号也消失了。

猜测是之前的加热过程中加剧了开裂PCB内部原有的损坏，用于和主板通信、告知GPU状态良好的PEX链接也终于扛不住了。

于是，Tony老师将GPU芯片拆下来，小心谨慎地全面清理、重新植球。

这是一项难度极高、需要极度耐心和细心的工作，毕竟它是RTX 5090，并没有那么多报废板可以替换。

结果还是出现了问题，显存短路了，可能是热膨胀导致的，检查后发现正是之前重新植球的那颗显存。

第二次更换显存，短路问题解决，但显卡依然无法被系统识别，因为没有PEX信号。

这个时候，PCB内部原有的裂纹应该已经在多次加热中进一步恶化，导致内部连接大部分甚至完全断开。

检查发现，确实是有少数几个供电相位正常工作，包括12V、Vcore电路，但是Driver ON电路和一半的显存控制器断开了，说明PCB内部有一条线路完全断裂。

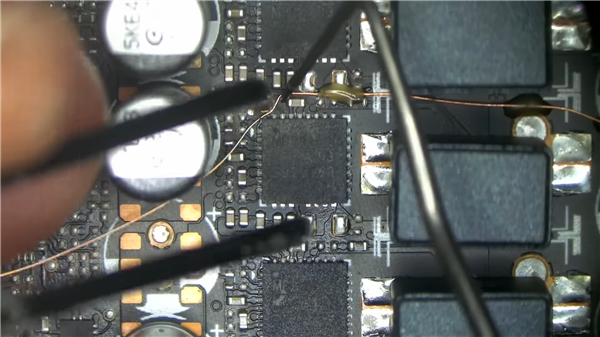

现在就需要请出飞线了，供电完整恢复，但还是没有PEX信号，于是又加了一根飞线，桥接断开的PCIe信号。

这次终于使得PCIe信号恢复正常，GPU自检成功，Tony觉得搞定了，于是重新组装了显卡。

结果问题又出现了，PCIe再次失联，风扇又开始狂转，检测发现是一个显存相位不通电，来自3.3V PCIe电路未连接，只能再加一根飞线。

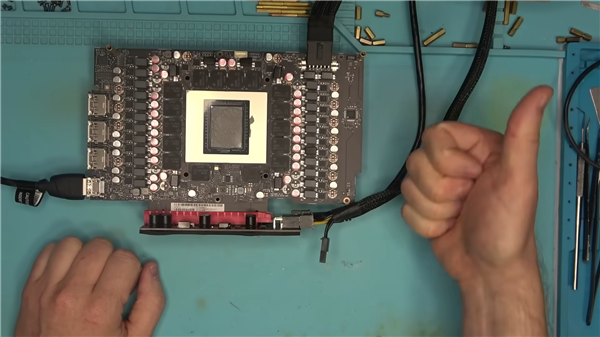

至此，维修工作终于搞定，显卡一切正常，并通过了游戏测试和烤机测试。

当然，此时的显卡依旧很脆弱，更需要小心温柔对待。
