CASS软件在土方量计算中的应用方法

cass是一款在土方量计算中广泛应用的软件，尤其适用于大面积、不规则的土石方开挖、填方以及山体方量测算，操作十分便捷。接下来，为了让大家更好地掌握cass的使用方法，分享一下用cass计算土方量的具体步骤。

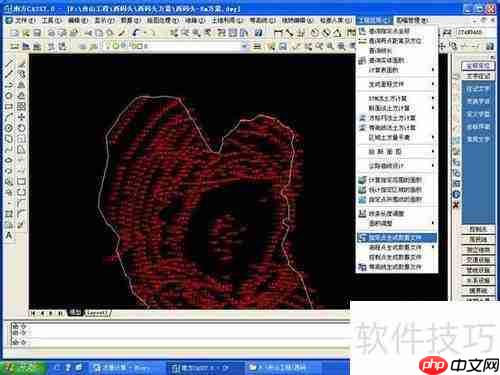

1、 方格网法计算土方量，需先采点。在工程应用中，用鼠标下拉选择指定点，生成数据文件。

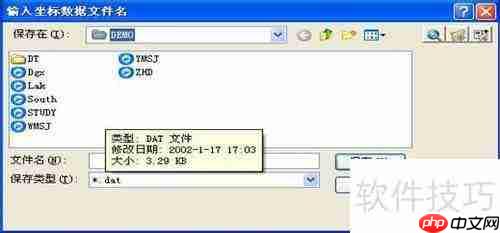

2、 随后会自动弹出一个窗口

3、 先将文件存到容易找到的地方，比如桌面，命名好后保存即可。

4、 窗口自动关闭后，左下角会出现指定点提示。将鼠标移至高程点并单击左键，即可显示地物代码，这是该点的行政代码，例如边界线用B，房子用F。确定代码后直接按回车键继续。随后会显示高程值（如0.00），此时需输入鼠标点击位置的实际高程值。注意，水深为负数时需加负号，而正数水深则直接输入数值即可。

5、 最后显示的是输入点号（1），这一步直接回车即可，依次完成工作区域所有点的输入。

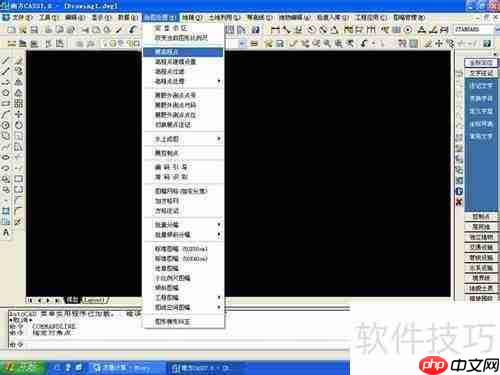

6、 重新启动CASS成图软件，点击绘图处理中的站高程点功能。

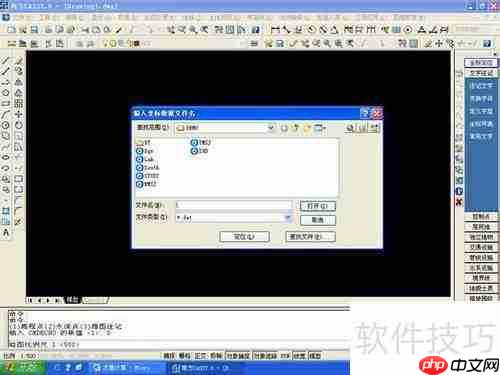

7、 出现一个小窗口

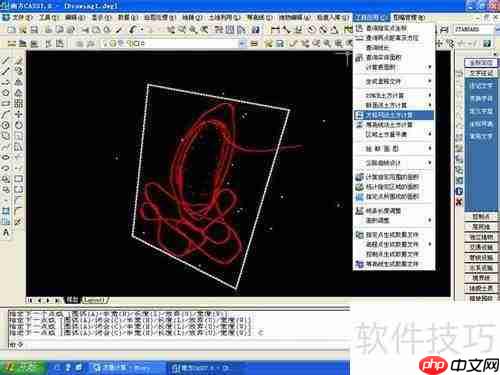

8、 打开之前保存的采点文件，左下角会出现标记高程点的距离（单位：米）。输入2，表示点间距离为2米（直接回车同样有效）。按下回车后，水深点将显示出来。接着，在原图中复制图纸范围时带上基点，用多段线闭合区域，最后点击工程应用中的方格网法进行计算。

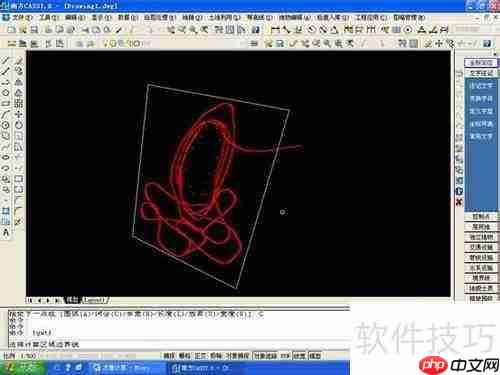

9、 左下角显示选择计算区域的边界线。

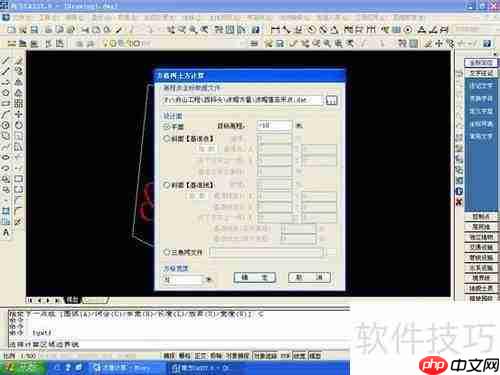

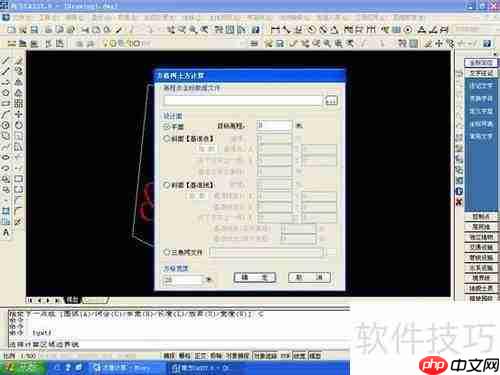

10、 请根据下图将窗口填写完整。

11、 目标高程即设计深度，方格宽度X米，可根据计算需求自行设定。

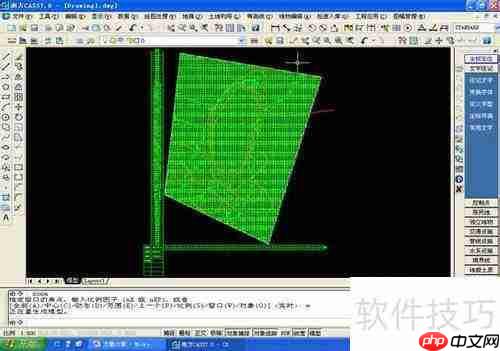

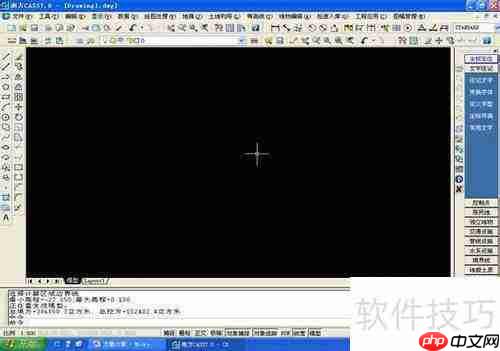

12、 确认后，电脑自动计算，左下角会显示方量。

13、 有时图纸会空白，别担心。在左下角命令栏输入ZOOM，回车后输入E再回车，即可恢复正常显示。

14、 计算完成后，整理图形和数据，即可生成图表。
