CASS9.1土方量计算方法简介

在测绘作业中，土方计算是一项常见的工作内容。尽管现在有许多软件可以快速导入数据并计算出土方量，但如果缺乏专门的土方计算软件，我们同样能够借助cass9.1来完成这项任务。下面，我们将介绍cass9.1中的两种常用土方计算方法。

1、首先，将从手簿采集的数据导出，并保存为dat格式文件。

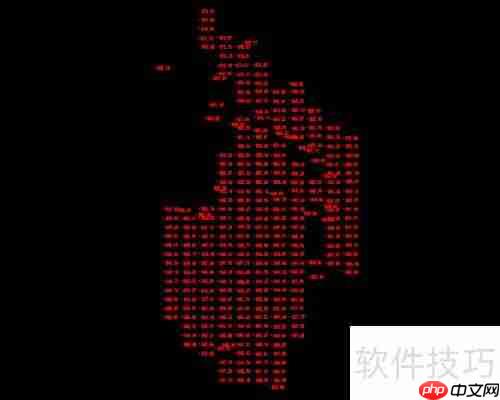

2、在CASS9.1中打开导出的数据文件。

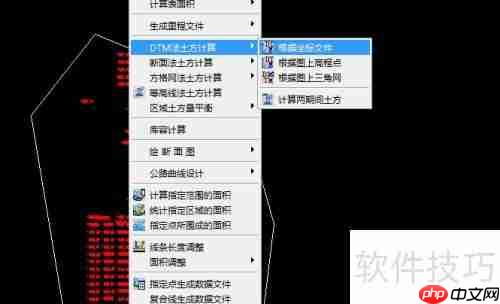

3、DTM法土方计算包含三种方式：一是基于坐标数据文件计算；二是依据图上的高程点计算；三是按照图上的三角网计算。前两种方式需要重新构建三角网，而第三种则直接利用现有三角形，无需重建。以下是这三种方法的操作步骤：

4、依据图中标注的高程点进行计算。

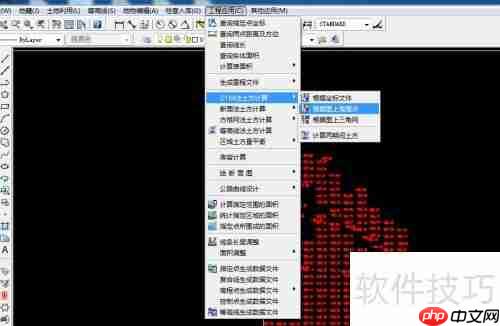

5、在工程应用菜单中，依次选择DTM法土方计算和根据图上高程点，选取范围内的高程点进行操作。

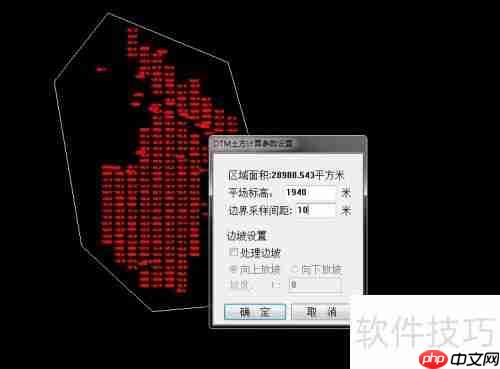

6、区域面积：这是指由复合线围成的多边形在水平面上的投影面积。

7、平场标高指的是设计达到的目标高度。

8、边界采样间隔设置为10米，意味着边界插值的间距。

9、边坡设置方式：勾选处理边坡选项后，坡度设置功能会被激活。选择放坡方向（向上或向下），方向取决于平场高程与地面高程的关系（若平场高程高于地面，则向下放坡）。最后输入具体的坡度值。

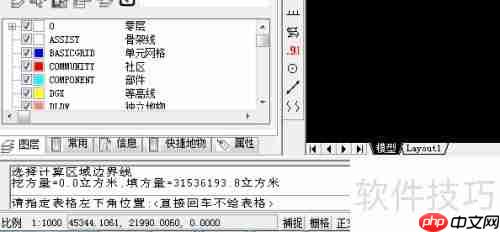

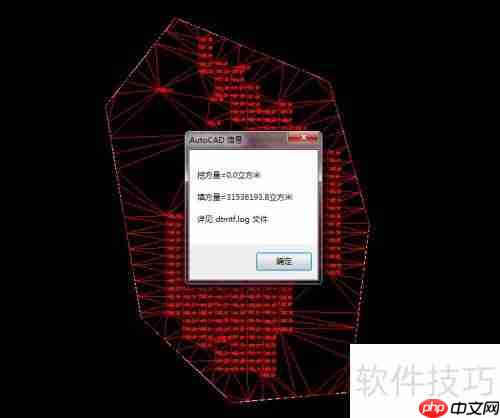

10、点击确定按钮，就能查看计算结果。

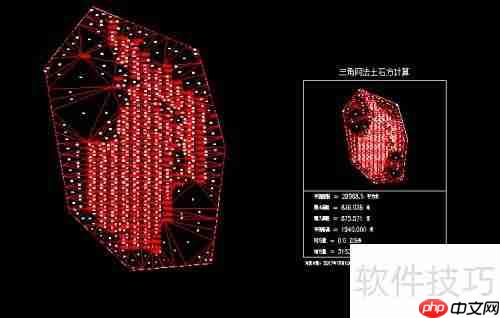

11、继续点击确定，在空白处点击，即可生成土方量图。

12、根据坐标数据文件进行计算。

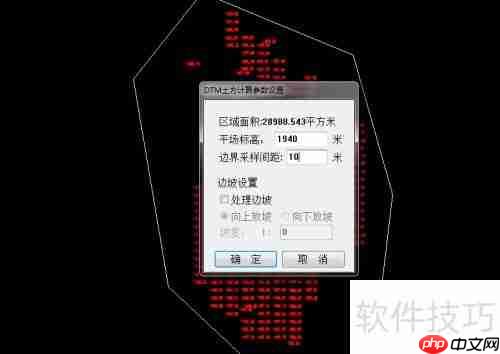

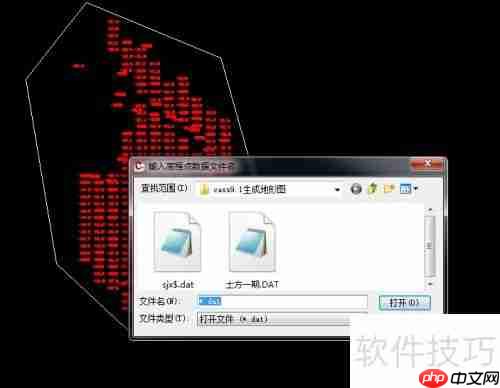

13、在菜单中依次点击工程应用、DTM法土方计算和根据坐标文件。随后，选择闭合曲线，设定平场标高为最终计算标高，边界采样边距设为10。确认后，结果与第一种方法一致。

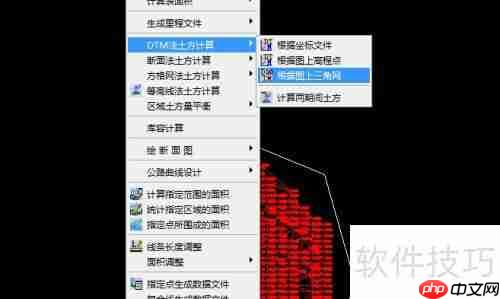

14、参照图中的三角网进行测量。

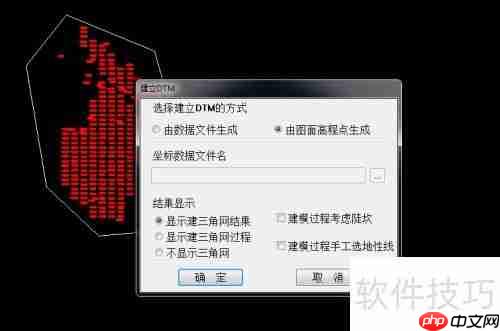

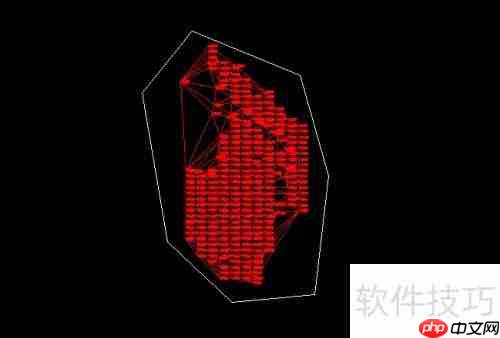

15、点击等高线菜单，选择生成DTM，选择图面高程点，确认后选取高程点范围，生成三角网。

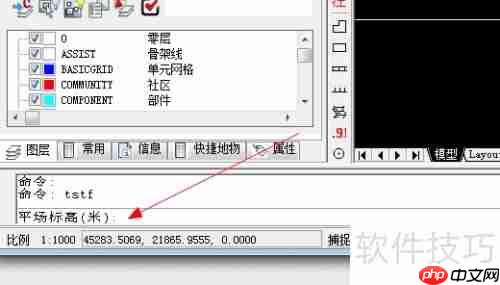

16、在菜单中选择工程应用→DTM法土方计算→基于图上三角网，在左下角输入平场标高，选定生成的三角网并回车，即可得出土方量。确认后，结果与前面的方法相同。

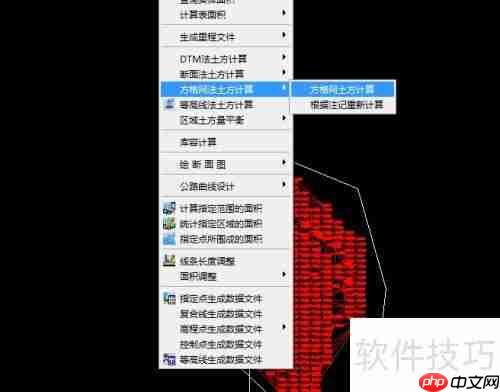

17、点击工程应用菜单，依次选择方格网法土方计算和方格网土方计算，然后选取范围内的高程点。

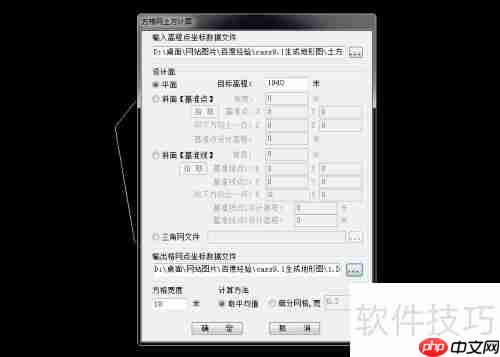

18、打开方格网土方计算对话框后，先选择所需的坐标文件，然后在设计面选项中选定平面，并输入目标高程值。接着，在方格宽度处填写方格网的边长（默认为10米）。根据计算原理，方格宽度越小，精度越高，但若宽度设置过小，超出实地采样点密度范围，则失去实际意义。

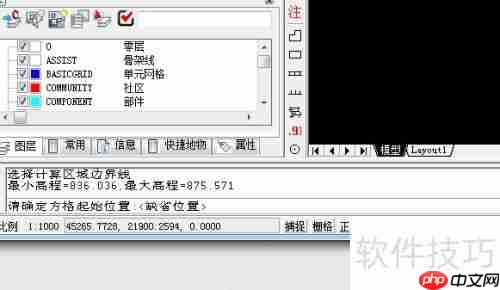

19、点击确定，按命令行提示，选择方格起始位置。

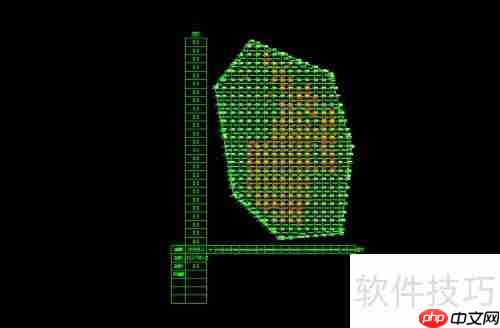

20、点击操作后，绘制分析用方格网，显示填挖方分界线（绿色折线），并标注各方格、每行每列的填挖方数据。
