36V转5V,3.3V降压芯片选型，大电流DC-DC，小电流LDO

在实际的电子系统设计中，把36V电压降到5V或3.3V来给MCU、传感器、通信模块供电，这件事看起来常规，但稍不留神就会出问题。这其实是几个老生常谈的难题：

首先，输入和输出之间的压差非常大。36V到3.3V，压差足足有32.7V。如果直接上线性稳压方案，这部分压损基本会原封不动转化成热量，效率非常低。其次，36V系统在热插拔、电机启停或者带感性负载切换的时候，母线电压尖峰很容易飙到45V甚至55V，所以芯片必须留够耐压裕量。再者，这么大的压差下，效率直接决定了系统温升和长期可靠性。虽说36V系统比48V压力稍小一点，但每提升1%的效率，都能省下好几瓦的热耗散。最后，如果系统涉及电池备份或远程监控，静态功耗就成了关键指标，需要芯片有超低的静态电流。

针对这些挑战，36V降压方案大体上沿着两个方向走：

• 一是“DC-DC主降压 + LDO后级稳压”的架构。先用DC-DC把36V降到中间电压（比如5V），再用LDO得到干净低噪声的3.3V；
• 二是在对功耗不敏感的节点，直接用DC-DC输出5V或3.3V；
• 三是纯粹用LDO线性降压。但这个方案要谨慎——36V到3.3V，压差32.7V，电流和压差的乘积就是发热功率，几乎全部变成热量。因此LDO线性稳压只适合15mA以下的场合。

“DC-DC主降压 + LDO后级稳压”其实是对纯LDO方案的补充。因为解决了压差大的问题——先通过DC-DC将电压降到5V（如果需要3.3V输出）或7V（如果需要5V输出），这样后面的LDO就能轻松输出100mA甚至200mA。这里还要多说一句：出于安全考虑，LDO也最好选高耐压的型号，比如耐压40V的PW7530、PW7550，当然成本会高一些。但这个组合非常适合对纹波要求比较高、电流在中小范围的供电应用。

至于纯DC-DC方案，这里就不展开解释了。

二、芯片概览

这篇文章的重点，是平芯微（PW）系列中的一颗高压LDO和三颗高压DC-DC降压芯片，覆盖从100mA到3A的负载电流范围。

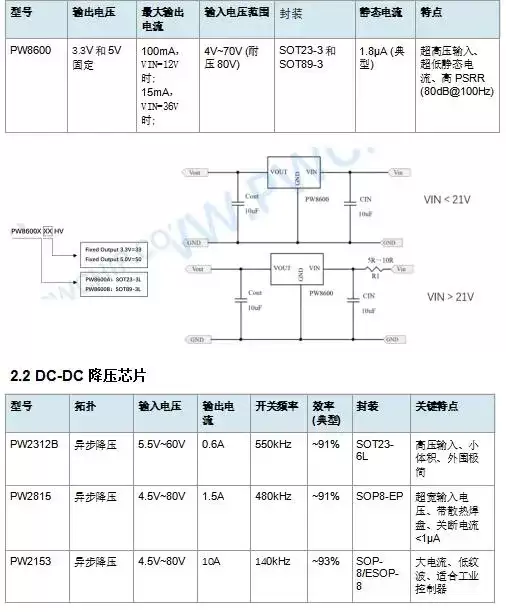

2.1 LDO线性稳压器

三、关键参数对比与选型逻辑

3.1 按输出电流选型

3.2 按应用场景选型

方案：PW2312B（36V→5V 或 36V→3.3V）

这个方案最大的优势是BOM极简——只需要一个电感、输入输出电容、分压电阻和肖特基二极管，SOT23-6L封装，占板面积非常小。在36V系统里，60V的耐压裕量已经非常充裕了，完全没必要盲目上80V耐压的芯片。

方案：PW2815 输出5V，后端级联 PW8600 输出3.3V

这里PW2815的80V耐压，为36V母线可能出现的尖峰留出了很大的余量。而PW8600的静态电流只有1.8μA，能提供极低噪声的3.3V电源，PSRR高达80dB，非常适合给MCU和ADC供电。

方案：PW2153 输出5V，多路LDO分压

PW2153支持10A持续输出，频率为140kHz，适合大电流输出需求。
