autoCAD2010怎么延伸命令

第一步

打开 AutoCAD 2010 软件，运用直线绘制工具，先画一条横向直线，再在其右侧合适位置绘制三条相互平行且间距均匀的竖向直线，为后续延伸操作构建基础图形框架。

第二步

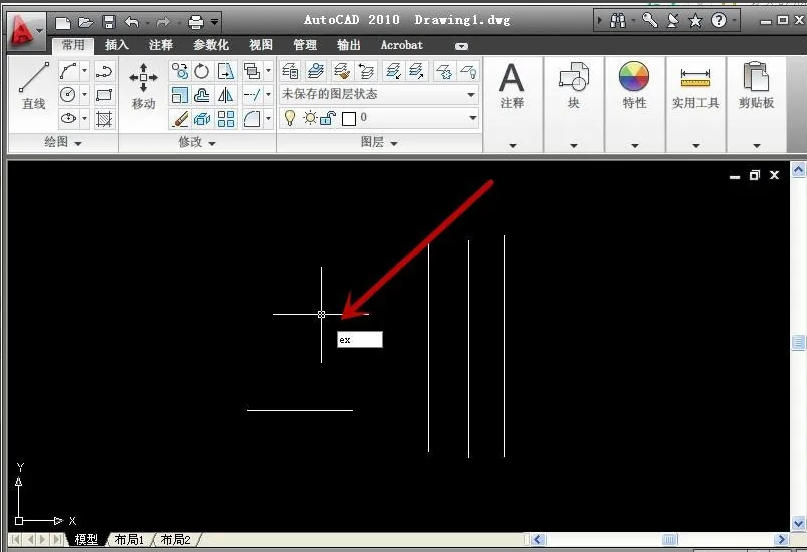

在 AutoCAD 2010 操作界面中，延伸工具虽位于上方工具栏，但本例采用快捷键操作。在命令行输入“EX”，这是延伸命令的快捷键，输入完成后敲击回车键（或空格键），以此激活延伸命令。

第三步

激活延伸命令后，连续敲击两下空格键。这一操作的作用是将所有已绘制的图形对象默认设置为延伸边界，在本例中即三条竖线被设定为横线延伸的边界条件。

第四步

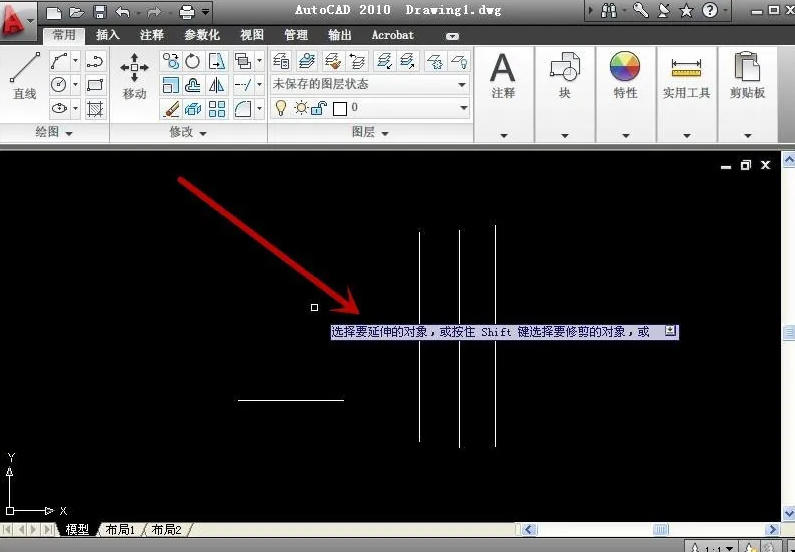

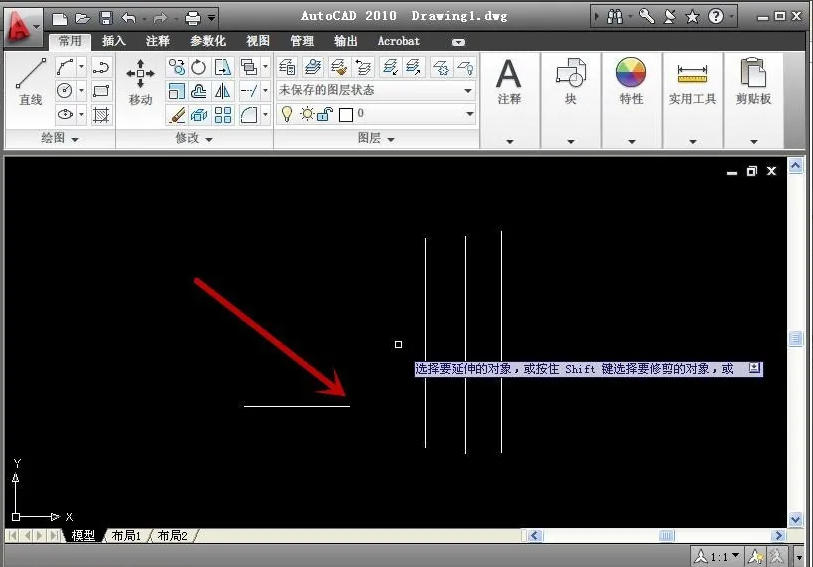

将鼠标指针移动至横线的右前端位置，使用鼠标左键点击该点。此时，横线会自动延伸至与之距离最近的第一根竖线上，完成第一次延伸操作。

第五步

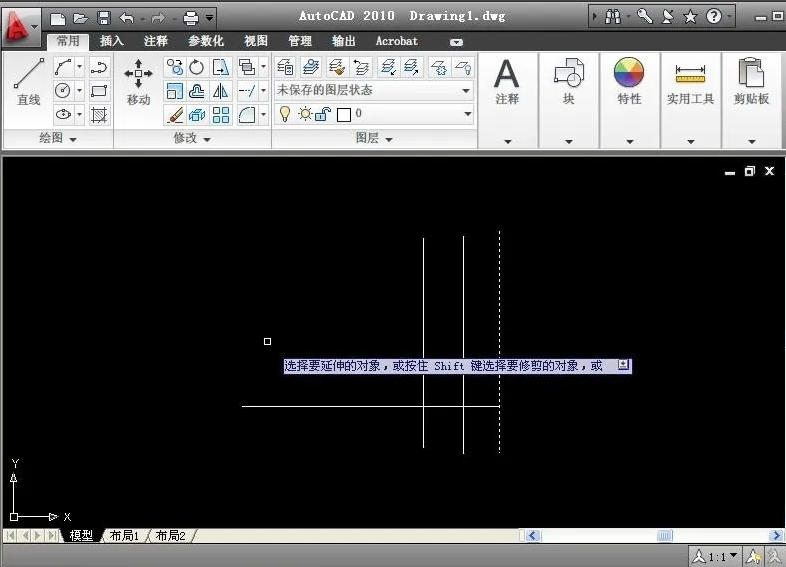

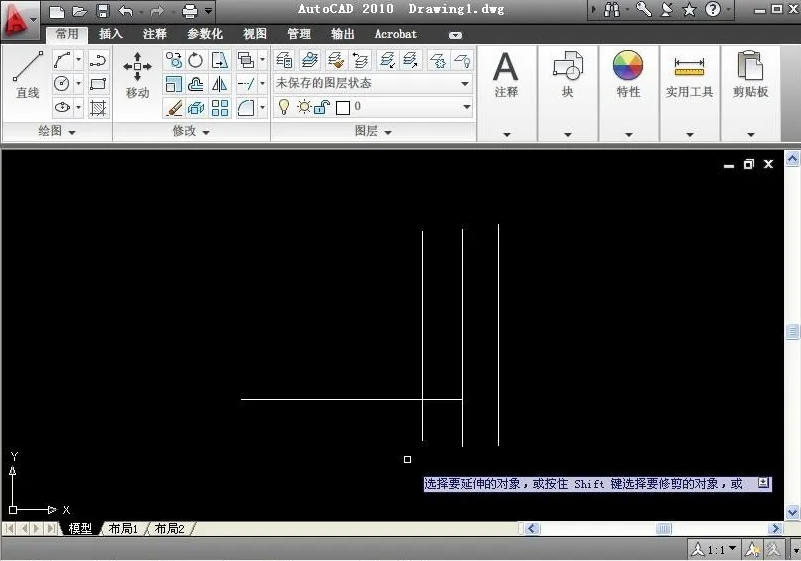

再次把鼠标指针放置在横线的右前端，点击鼠标左键。横线会依据已设定的延伸边界条件，继续延伸至第二根竖线上，实现第二次延伸。

第六步

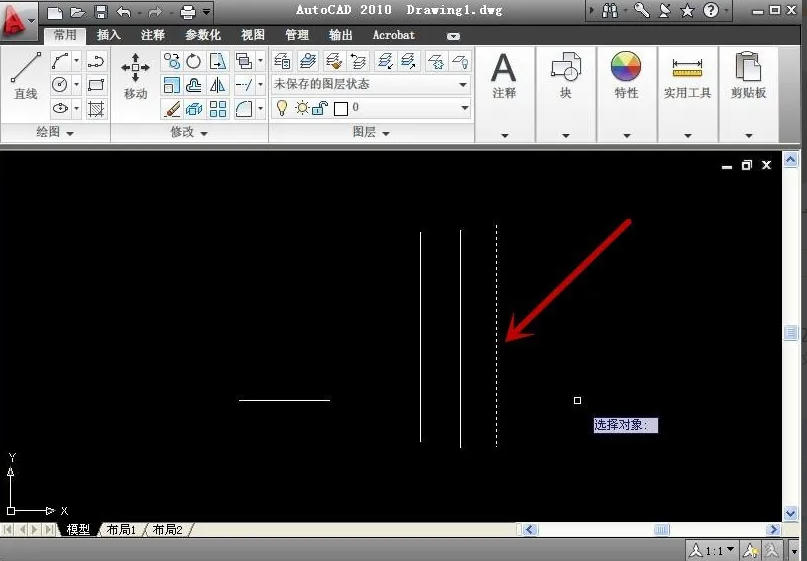

若要将横线直接延伸至第三根竖线，需重新激活延伸命令。在命令行再次输入“EX”，敲击空格键后，鼠标左键点击第三根竖线，将其单独指定为本次延伸的边界。接着再按一次空格键，然后用鼠标左键点击横线的右前端，横线便会直接延伸至第三根竖线上，完成整个延伸操作流程。
